      D

      查看大图

      图片仅供参考，请以已选的规格为准

        板型吊钩 加长型 C45材质

        条件筛选：

        类型 加长型
        主体材质 C45
        主体表面处理 无
        品名 板型吊钩
        分类 吊钩

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质
            TCF36 加长型 C45



            应使用强度等级10.9级或12.9级的内六角圆柱头螺钉作为安装螺栓。
            起吊方向需与安装螺栓轴处于同一方向。

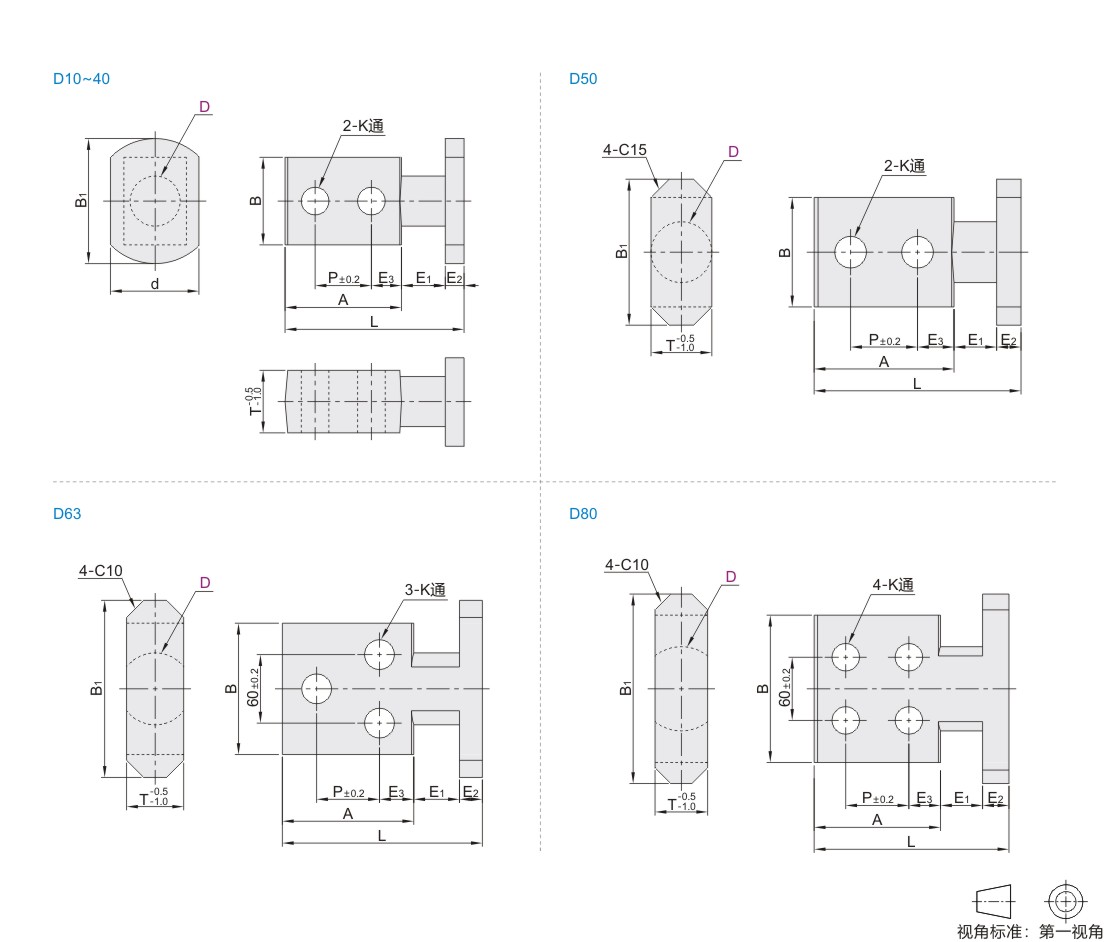

            参数图



            选型表

            型号 d B B1 T L A E1 E2 E3 P K 单个载荷
            (Kg)
            代码 D
            TCF36 10 28 28 38 18 61 32 20 9 8 16 7 160
            12 32 32 44 20 67 38 10 18 9 360
            16 36 36 50 24 78 46 12 12 22 11 460
            20 40 40 56 26 97 60 25 15 30 14 560
            25 48 48 68 35 98 13 670
            32 55 55 77 40 125 80 30 15 20 40 18 1240
            40 70 70 100 50 143 93 35 24 45 22 1950
            50 — 90 120 170 115 20 30 55 26 2800
            63 115 155 175 40 4000
            80 140 180 185 120 25 60 5200
