经济型弓型卸扣 W型 碳钢材质 热镀锌
条件筛选：
主体材质 碳钢
主体表面处理 热镀锌
品名 经济型卸扣
分类 卸扣
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | |
| TCJ21 | 经济型D型卸扣 | W型 |
碳钢 | 热镀锌 |
| TCJ22 | 经济型弓型卸扣 | |||

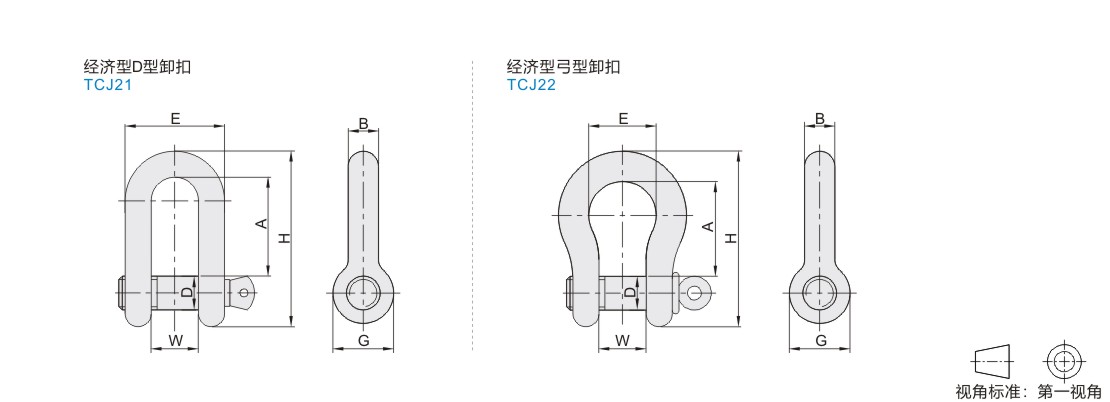

参数图
经济型D型卸扣
| 型号 | 工作载荷极限(吨) | 安全系数 | B | D | W | A | E | G | H | 净重(kg) | |||||||||||||||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||||||||||||||
| TCJ21 | 0.5T | 0.5 | 6 | 6.4 | 7.9 | 12.0 | 22.4 | 23.9 | 15.5 | 40.4 | 0.05 | ||||||||||||||||||||||||||||||||||||||
| 0.75T | 0.75 | 7.9 | 9.7 | 13.5 | 26.4 | 29.5 | 19.1 | 48.5 | 0.07 | ||||||||||||||||||||||||||||||||||||||||
| 1T | 1 | 9.7 | 11.2 | 16.8 | 31.8 | 35.8 | 23.1 | 58.4 | 0.16 | ||||||||||||||||||||||||||||||||||||||||
| 1.5T | 1.5 | 11.2 | 12.7 | 19.1 | 36.6 | 41.4 | 26.9 | 67.9 | 0.20 | ||||||||||||||||||||||||||||||||||||||||
| 2T | 2 | 12.7 | 16.0 | 20.6 | 41.4 | 45.0 | 30.2 | 77.0 | 0.23 | ||||||||||||||||||||||||||||||||||||||||
| 3.25T | 3.25 | 16.0 | 19.3 | 27.0 | 50.8 | 58.7 | 38.1 | 95.3 | 0.56 | ||||||||||||||||||||||||||||||||||||||||
| 4.75T | 4.75 | 19.1 | 22.4 | 31.8 | 60.5 | 69.9 | 46.0 | 115.1 | 1.20 | ||||||||||||||||||||||||||||||||||||||||
| 6.5T | 6.5 | 22.4 | 25.4 | 36.6 | 71.4 | 81.0 | 53.1 | 135.4 | 1.46 | ||||||||||||||||||||||||||||||||||||||||
| 8.5T | 8.5 | 25.4 | 28.4 | 43.0 | 81.0 | 93.7 | 60.5 | 150.9 | 2.70 | ||||||||||||||||||||||||||||||||||||||||
| 9.5T | 9.5 | 28.7 | 31.8 | 46.0 | 90.9 | 103.1 | 68.3 | 172.2 | 3.06 | ||||||||||||||||||||||||||||||||||||||||
| 12T | 12 | 31.8 | 35.1 | 51.6 | 100.1 | 115.1 | 76.2 | 190.5 | 4.15 | ||||||||||||||||||||||||||||||||||||||||
经济型弓型卸扣
| 型号 | 工作载荷极限(吨) | 安全系数 | B | D | W | A | E | G | H | 净重(kg) | |||||||||||||||||||||||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||||||||||||||||||||||||||
| TCJ22 | 0.33T | 0.33 | 6 | 4.8 | 6.4 | 9.7 | 22.4 | 15.2 | 14.2 | 37.3 | 0.03 | ||||||||||||||||||||||||||||||||||||||
| 0.5T | 0.5 | 6.4 | 7.9 | 11.9 | 28.7 | 19.8 | 15.5 | 46.7 | 0.05 | ||||||||||||||||||||||||||||||||||||||||
| 0.75T | 0.75 | 7.9 | 9.7 | 13.5 | 30.9 | 21.3 | 19.1 | 53.1 | 0.09 | ||||||||||||||||||||||||||||||||||||||||
| 1T | 1 | 9.7 | 11.2 | 16.8 | 36.6 | 26.2 | 23.1 | 63.2 | 0.14 | ||||||||||||||||||||||||||||||||||||||||
| 1.5T | 1.5 | 11.2 | 12.7 | 19.1 | 42.9 | 29.5 | 26.9 | 73.9 | 0.17 | ||||||||||||||||||||||||||||||||||||||||
| 2T | 2 | 12.7 | 16.0 | 20.6 | 47.8 | 33.3 | 30.2 | 83.3 | 0.33 | ||||||||||||||||||||||||||||||||||||||||
| 3.25T | 3.25 | 16.0 | 19.1 | 26.9 | 60.5 | 42.9 | 38.1 | 106.4 | 0.62 | ||||||||||||||||||||||||||||||||||||||||
| 4.75T | 4.75 | 19.1 | 22.4 | 31.8 | 71.4 | 50.8 | 46.0 | 126.2 | 1.07 | ||||||||||||||||||||||||||||||||||||||||
| 6.5T | 6.5 | 22.4 | 25.4 | 36.6 | 84.1 | 57.9 | 53.1 | 148.1 | 1.64 | ||||||||||||||||||||||||||||||||||||||||
| 8.5T | 8.5 | 25.4 | 28.7 | 42.9 | 95.3 | 68.3 | 60.5 | 166.6 | 2.28 | ||||||||||||||||||||||||||||||||||||||||
| 9.5T | 9.5 | 29.5 | 31.8 | 45.0 | 108.1 | 73.9 | 68.3 | 189.7 | 3.36 | ||||||||||||||||||||||||||||||||||||||||
| 12T | 12 | 32.8 | 35.1 | 51.6 | 119.1 | 82.6 | 76.2 | 209.6 | 4.31 | ||||||||||||||||||||||||||||||||||||||||
-
