      产品选型

      公称直径M(mm)

      长度L(mm)

      查看大图

      图片仅供参考，请以已选的规格为准

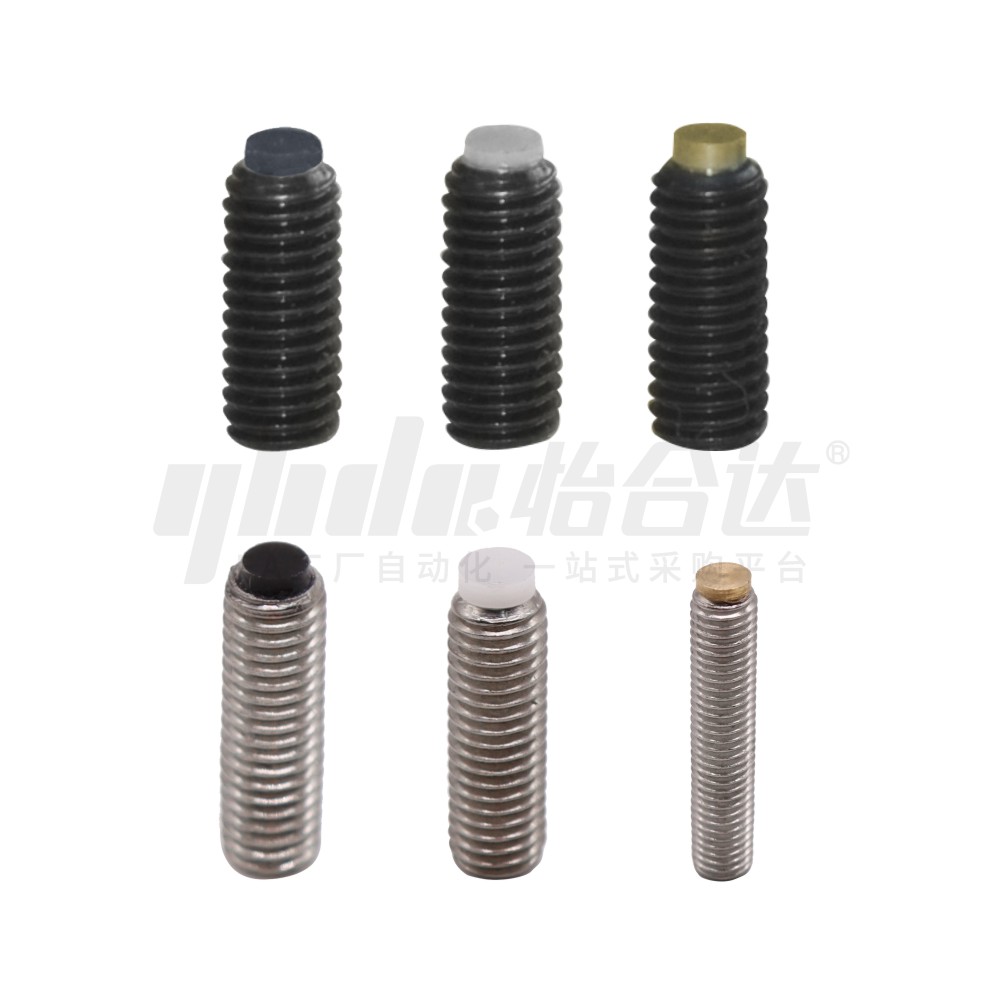

        圆柱头挡块止动螺钉 直杆型 尾部内六角孔型 全牙 粗牙

        条件筛选：

        类型 浮球位置固定型
        品名 圆柱头挡块止动螺钉
        外形特征 直杆型
        螺纹种类 粗牙
        分类 内六角螺钉
        螺纹结构 全牙
        挡块形状 小平头
        尾部形状 内六角孔
        挡块硬度 肖氏A70

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图

             直杆型

            代码
            		 类型
            		 螺纹
            		 主体
            		 挡块
            材质 表面处理 材质 颜色 硬度
            TDA01 直杆型 平头圆柱
            小挡块            		 粗牙 SCM435 发黑 聚氨酯 黑色 肖氏A70
            TDA06 聚甲醛 白色 —
            TDA11 易切削黄铜(C3604BD) —
            TDA21 SUS304
            相当            		 — 聚氨酯 黑色 肖氏A70
            TDA26 聚甲醛 白色 —
            TDA31 易切削黄铜(C3604BD) —





            参数图



            选型表

            型号
            		 L
            		   L1
            		 d
            		 S
            		 V
            代码 M
            (SCM435)
            TDA01
            TDA06
            TDA11
            (SUS304相当)
            TDA21
            TDA26
            TDA31            		 3  5  6  8  10  12  16  20 0.5  1.5  1.5  2
            4      6  8  10  12  16  20 1  2  2  2.5
            5          8  10  12  16  20  25 1  3  2.5  3
            6          8  10  12  16  20  25  30  35*  40  50 1  4  3  3.5
            8              10  12  16  20  25  30  35*  40  50  (60) 2  6  4  5
            10                    12  16  20  25  30  35*  40  50  (60)  (80) 2  8  5  6
            12                          16  20  25  30          40  50  (60)  (80)  (100) 2  10  6  8



            带*尺寸仅适用于TDA01。            ( )内L尺寸仅适用于TDA06/11。
