同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      TDB92-M3-L16

      复制

      型号筛选

      型号已生成

      重置

      代码

      参数选型

      主体材质

      主体表面处理

      类型

      产品选型

      M

      L

      图片仅供参考，请以已选的规格为准

        六角头带挡块螺栓 SR型尾部平端型 标准型/ 防静电型 全牙 粗牙

        条件筛选：

        类型 防静电型
        主体材质 SCM435
        主体表面处理 光泽镀锌
        品名 六角头带挡块螺栓
        外形特征 调节型
        螺纹种类 粗牙
        螺帽材质 SS400
        强度等级 10.9
        分类 六角头螺钉
        螺纹结构 全牙
        挡块形状 SR型
        挡块材质 聚氨酯
        尾部形状 平端
        挡块硬度 肖氏A90
        挡块颜色 黑色

        产品型号：

        TDB92-M3-L16

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 主体
            		 挡块
            		 防静电值
            		 附件(1个六角螺帽)
            材质 表面处理 强度等级 材质 颜色 硬度 材质 表面处理
            TDB91 SR型 标准型 粗牙 SCM435 光泽镀锌 10.9 聚氨酯 黑色 肖氏A90 — SS400 光泽镀锌
            TDB96 SUS304 — — SUS304相当 —
            TDB92 防静电型 SCM435 光泽镀锌 10.9 10⁶~10⁹Ω SS400 光泽镀锌
            TDB97 SUS304 — — SUS304相当 —





            适用于中小型移动机构和定位机构,如需支撑大型工件,推荐选择挡块烧结
                工艺的产品(TDC61/TDC62/TDC63/TDC66/TDC71/TDC72/TDC41/TDC42)。

            挡块采用粘结工艺。
            螺母T厚度标准：TDB91/92依据GB/T 6170 ；TDB96/97依据DIN 934。

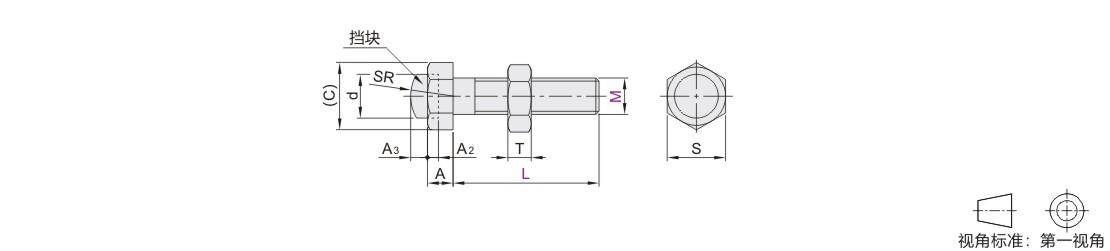

            参数图



            选型表

            型号
            		 L
            		 d
            		 SR
            		 A
            		 A2
            		 A3
            		 S
            		 (C)
            		 T
            (TDB91/92)
            		 T
            (TDB96/97)
            代码 M max min max min
            (SCM435)
            TDB91
            TDB92
            (SUS304)
            TDB96
            TDB97            		 3 16  20  25  30  35  40 3.5 3.5 2 0.7 2 5.5 6.4 2.4 2.15 2.4 2.15
            4 16  20  25  30  35  40 5 5 2.8 1.5 2.2 7 8.1 3.2 2.9 3.2 2.9
            5 16  20  25  30  35  40  45  50 6 6 3.5 2.3 8 9.2 4.7 4.4 4 3.7
            6       20  25  30  35  40  45  50  60 8 8 4 2 2.6 10 11.5 5.2 4.9 5 4.7
            8       20  25  30  35  40  45  50  60 10 10 5.5 2.8 13 15 6.8 6.44 6.5 6.14
            10       20  25  30  35  40  45  50  60  70 13 13 7 3.2 17 19.6 8.4 8.04 8 7.64
            12                   30        40        50  60  70 15 15 8 3.5 19 21.9 10.8 10.37 10 9.64
