      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 6 项未选择

      代码

      参数选型

      主体材质

      挡块硬度

      挡块颜色

      产品选型

      公称直径M(mm)

      长度L(mm)

      图片仅供参考，请以已选的规格为准

        圆柱头挡块止动螺钉 调节型 螺纹部内六角孔型 全牙 粗牙

        条件筛选：

        类型 浮球位置固定型
        主体表面处理 铬酸盐光泽处理
        品名 圆柱头挡块止动螺钉
        外形特征 调节型
        螺纹种类 粗牙
        螺帽材质 SS400
        强度等级 10.9
        分类 内六角螺钉
        螺纹结构 全牙
        挡块形状 大平头
        挡块材质 聚氨酯
        尾部形状 内六角孔

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 螺纹
            		 主体
            		 挡块
            		 附件(六角螺帽)
            材质 表面处理 强度等级 材质 颜色 硬度 材质 表面处理
            TDC41 调节型 平头圆柱大挡块 螺纹部内六角孔型 粗牙 SCM435 铬酸盐
            光泽处理            		 10.9 聚氨酯 黑色 肖氏A90 SS400 铬酸盐
            光泽处理
            TDC42 蓝色 肖氏A70
            TDC43 SUS304 — — 黑色 肖氏A90 SUS304 —
            TDC44 蓝色 肖氏A70



            挡块采用烧结工艺。
            适用支撑大型工件。

            螺母T厚度标准：TDC41/42依据GB/T 6170 ；TDC43/44依据DIN 934。

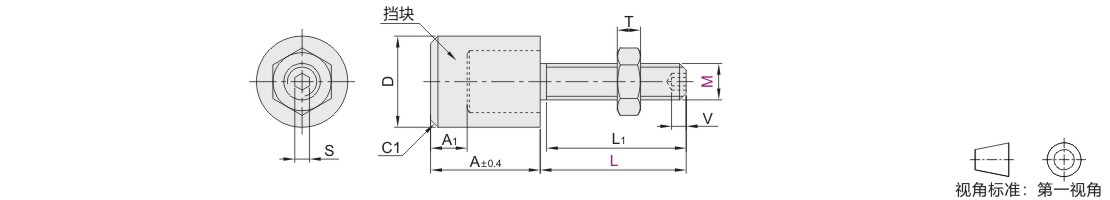

            参数图



            选型表

            型号
            		 L
            		 L1
            		 A
            		 A1
            		 D
            		 S
            		 V
            		 T
            (TDC41/42)
            		 T
            (TDC43/44)
            代码 M max min max min
            (SCM435)  (SUS304)
            TDC41     TDC43
            TDC42     TDC44            		 3 10  16 全螺纹 14 4 7.5 1.5 1.8 2.4 2.15 2.4 2.15
            4 10  16  20  25  30 10 2 2.2 3.2 2.9 3.2 2.9
            5       16  20  25  30  40 15 5 12.5 2.5 2.8 4.7 4.4 4 3.7
            6       16  20  25  30  40  50 15 3 3 5.2 4.9 5 4.7
            8                    25  30  40  50  60 16 6 20 4 4 6.8 6.44 6.5 6.14
            10                          30  40  50  60  70 25 5 5 8.4 8.04 8 7.64
