图片仅供参考，请以已选的规格为准
型材 平条系列 A6063-T5 喷砂氧化
条件筛选：
种类筛选 平条系列
产品类型 型材
材质 A6063-T5
表面处理 喷砂氧化
槽宽 无
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 2 项未选择
代码
产品选型
L
50~6000
/1
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 材质 | 表面处理 |
| ATY05 | A6063-T5 | 喷砂氧化 |
切断面未进行氧化处理。 最大使用长度：5800~5850mm；
整条标准长度：6000~6020mm。 可定制表面处理。

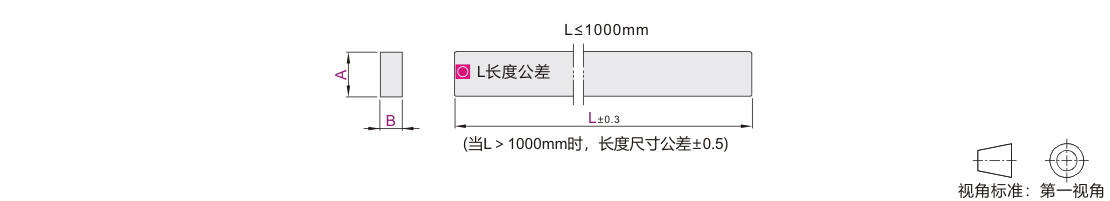

参数图
选型表
| 型号 | L 最小单位1 |
截面尺寸 | 每米重量Kg/m (理论值) |
截面积(mm²) | 截面惯性矩 | |||
| 代码 | A | B | ℓx | ℓy | ||||
| ATY05-Y | 10 | 3 | 50~6000 | 10×3 | 0.09 | 30 | 0.002×10⁴ | 0.025×10⁴ |
| 15 | 2 | 15×2 | 0.09 | 30 | 0.001×10⁴ | 0.056×10⁴ | ||
| 3 | 15×3 | 0.13 | 45 | 0.0034×10⁴ | 0.084×10⁴ | |||
| 20 | 2 | 20×2 | 0.11 | 40 | 0.0013×10⁴ | 0.133×10⁴ | ||
| 3 | 20×3 | 0.17 | 60 | 0.0045×10⁴ | 0.20×10⁴ | |||
| 5 | 20×5 | 0.28 | 100 | 0.002×10⁴ | 0.333×10⁴ | |||
| 25 | 2 | 25×2 | 0.14 | 50 | 0.00167×10⁴ | 0.260×10⁴ | ||
| 3 | 25×3 | 0.21 | 75 | 0.0056×10⁴ | 0.391×10⁴ | |||
| 5 | 25×5 | 0.35 | 125 | 0.0026×10⁴ | 0.651×10⁴ | |||
| 30 | 2 | 30×2 | 0.17 | 60 | 0.002×10⁴ | 0.45×10⁴ | ||
| 3 | 30×3 | 0.25 | 90 | 0.00675×10⁴ | 0.675×10⁴ | |||
| 5 | 30×5 | 0.42 | 150 | 0.031×10⁴ | 1.125×10⁴ | |||
| 40 | 3 | 40×3 | 0.33 | 120 | 0.009×10⁴ | 1.6×10⁴ | ||
| 5 | 40×5 | 0.55 | 200 | 0.0417×10⁴ | 2.67×10⁴ | |||
| 50 | 3 | 50×3 | 0.42 | 150 | 0.011×10⁴ | 3.125×10⁴ | ||
| 5 | 50×5 | 0.69 | 250 | 0.052×10⁴ | 5.21×10⁴ | |||
| 60 | 5 | 60×5 | 0.83 | 300 | 0.06×10⁴ | 9.00×10⁴ | ||
| 80 | 5 | 80×5 | 1.10 | 400 | 0.08×10⁴ | 21.33×10⁴ | ||
| 100 | 5 | 100×5 | 1.38 | 500 | 0.10×10⁴ | 41.67×10⁴ | ||
-
