图片仅供参考，请以已选的规格为准
金属垫圈 圆形 螺孔型 厚度选择 厚度指定型 尺寸指定型
条件筛选：
外形 圆形
材质 SUS304
尺寸特征 厚度选择
表面处理 无
孔形 螺纹孔
种类筛选 金属垫圈
形状筛选 金属垫圈 螺纹孔
产品型号：
UAN07-D40-M8-T8
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号：
UAN07-D40-M8-T8
复制
型号筛选
可选加工（可选）
型号已生成
重置
代码
参数选型
尺寸特征
材质
表面处理
产品选型
D
M
T
技术图档
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 | 类型 |
牙型 |
材质 |
表面处理 |
||||
| 国标 | 相当 | |||||||
| UAN01 | 螺孔型 | 厚度选择 | 粗牙 | 45 | S45C | 发黑 | ||
| UAN02 | 无电解镀镍 | |||||||
| UAN07 | 0Cr18Ni9 | SUS304 | — | |||||
| UAN11 | 厚度指定 | 45 | S45C | 发黑 | ||||
| UAN12 | 无电解镀镍 | |||||||
| UAN17 | 0Cr18Ni9 | SUS304 | — | |||||
| UAN21 | 尺寸指定 | 45 | S45C | — | ||||
| UAN22 | 发黑 | |||||||
| UAN23 | 无电解镀镍 | |||||||
| UAN27 | 0Cr18Ni9 | SUS304 | — | |||||
| UAN28 | LY11 | A2017 | 本色阳极氧化 | |||||
| UAN29 | 黑色阳极氧化 | |||||||
如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。

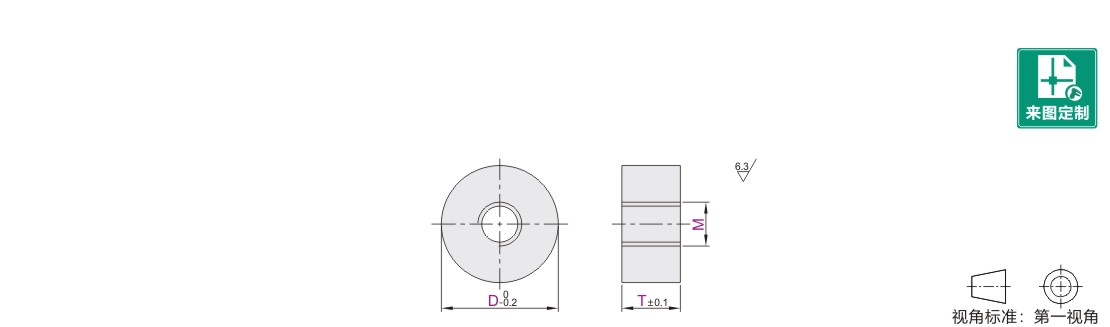

参数图
厚度选择
| 型号 | M 选择 |
T 选择 |
||||||||||||
| 代码 | D | |||||||||||||
| UAN01 UAN02 UAN07 |
10 | 2 3 4 5 6 8 | 2 3 5 8 10 | |||||||||||
| 12 | 4 5 6 8 | 3 5 8 10 15 | ||||||||||||
| 16 | 5 6 8 10 | 3 5 8 10 15 | ||||||||||||
| 20 | 5 6 8 10 | 5 8 10 15 20 | ||||||||||||
| 30 | 6 8 10 12 | 8 10 15 20 | ||||||||||||
| 40 | 8 10 12 16 | 8 10 15 20 | ||||||||||||
| 50 | 10 12 16 20 | 10 15 20 | ||||||||||||
| 60 | 10 12 16 20 | 10 15 20 | ||||||||||||
厚度指定
| 型号 | M 选择 |
T 最小单位0.1 |
|||||||||||
| 代码 | D | ||||||||||||
| UAN11 UAN12 UAN17 |
6 | 2 3 4 | 2.0~25 | ||||||||||
| 8 | 2 3 4 5 | ||||||||||||
| 10 | 2 3 4 5 6 | ||||||||||||
| 12 | 3 4 5 6 8 | ||||||||||||
| 16 | 4 5 6 8 10 | ||||||||||||
| 20 | 4 5 6 8 10 12 | ||||||||||||
| 30 | 6 8 10 12 | ||||||||||||
尺寸指定
| 型号 | M 选择 |
T 最小单位0.1 |
||||||||||
| 代码 | D 最小单位0.5 |
|||||||||||
| UAN21 UAN22 UAN23 UAN27 UAN28 UAN29 |
6.0~10.0 | 2(T=3~10) 2.6(T=3~13) 3(T=3~24) 4(T=3~32) 5(T=3~40) 6(T=3~48) 8(T=4~50) 10(T=5~50) 12(T=6~50) 16(T=6~50) 20(T=8~50) 24(T=10~50) 30(T=12~50) |
3.0~50 | |||||||||
| 10.5~20.0 | ||||||||||||
| 20.5~30 | ||||||||||||
| 30.5~40 | ||||||||||||
| 40.5~50 | ||||||||||||
| 50.5~60 | ||||||||||||
| 60.5~80 | ||||||||||||
| 80.5~100 | ||||||||||||
-
