      图片仅供参考，请以已选的规格为准

        空心销轴输送链条 空心销轴型 钢

        条件筛选：

        类型 标准型
        主体材质 钢
        系列 60（12A）
        特征 A系列链条
        节距 19.05
        附件形式 无
        种类筛选 空心销轴输送链条

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 2 项未选择

          重置

          代码

          参数选型

          系列

          节距

          产品选型

          规格

          节数

          4~10000
          /2

          技术图档

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 系列 ISO链号 节距(P) 材质
          VSM21 空心销轴
          输送链条          		 40系列 08A 12.7 钢
          VSM22 50系列 10A 15.875
          VSM23 60系列 12A 19.05
          VSM24 80系列 16A 25.4

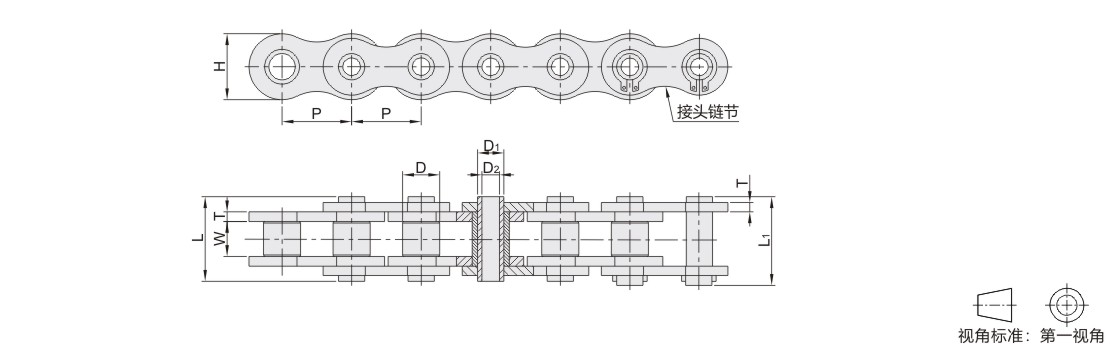

          参数图



          选型表

          型号 节数 内节内高 滚子外径 销轴 链节 极限拉伸强度
          (KN)          		 平均拉伸强度
          (KN)
          代码 规格 W D D1 D2 L L1 H T
          VMS21 40 4~ 7.85 7.95 5.63 4 16.5 17.6 12 1.5 11 12.2
          VMS22 50 9.4 10.16 7.03 5.13 20.7 21.9 15.09 2.03 20 22.6
          VMS23 60 12.7 11.91 8.31 6 25.8 26.8 18 2.42 24 26.9
          VMS24 80 15.75 15.88 11.4 8.05 32.5 33.8 24 3.25 50 52
