      型号：

      WAD24-D80-M16-L50

      复制

      型号筛选

      可选加工（可选）

      型号已生成

      重置

      代码

      参数选型

      胶垫材质

      表面处理

      产品选型

      D

      M

      L

      查看大图

      图片仅供参考，请以已选的规格为准

        脚杯 超重载型 固定调节型 金属底座型 镀彩锌/镀锌镍合金

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 固定调节型
        表面处理 镀锌镍合金
        胶垫材质 无
        底座主体材质 S45C
        载荷 重载型
        螺杆材质 S45C
        底座特征 金属车制底座型
        种类筛选 脚杯

        产品型号：

        WAD24-D80-M16-L50

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质 表面处理
          底座 螺杆 橡胶垫
          WAD19 固定调节型 无橡胶垫 S45C — 镀三价彩锌
          WAD24 镀锌镍合金
          WAD25 带橡胶垫 NBR 镀三价彩锌
          WAD29 镀锌镍合金



          特点：

          ● 镀三价彩锌：盐雾时间高于普通镀锌，颜色泛彩色光泽；
          ● 镀锌镍合金：盐雾性能强，应用于高盐雾场景（如化工、海洋环境）。
          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
          带橡胶垫的产品在需要移动设备时，请将脚杯调节至离地10mm左右，防止橡胶垫与地面摩擦后脱落的问题。
          电镀颜色在不同批次会有轻微差异。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切断的面无表面处理，碳钢会喷漆防锈。

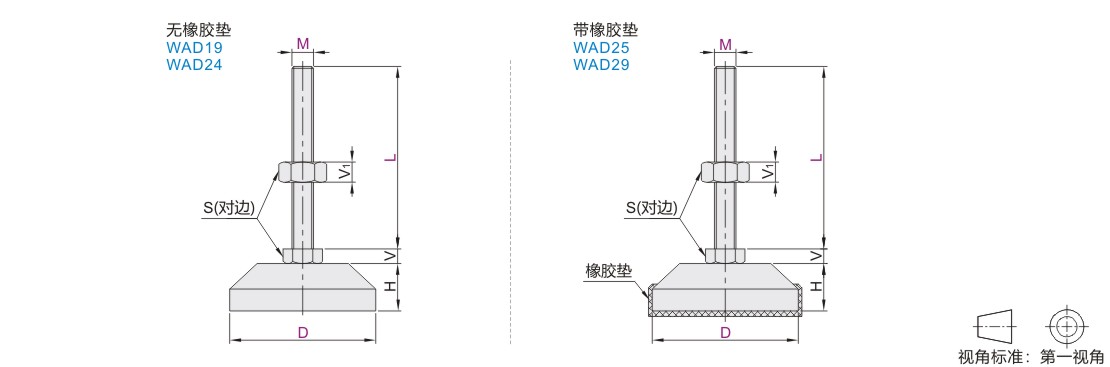

          参数图



          选型表

          型号 M
          		 L
          		 螺距 S H V V1 垂直承载能力(Kg) 参考重量
          (Kg/pcs)
          代码 D 无橡胶垫 带橡胶垫
          无橡胶垫
          WAD19
          WAD24

          带橡胶垫
          WAD25
          WAD29          		 80 16 50 2 24 26 10 13 2000 1200 0.83
          75 0.85
          100 0.87
          125 0.94
          150 1.01
          20 75 2.5 30 13 16 2500 1800 0.95
          100 0.97
          125 1.05
          150 1.2
          200 1.23
          24 100 3 36 16 19 3500 2200 1.13
          125 1.2
          150 1.28
          200 1.41
          100 16 50 2 24 10 13 3000 1500 1.25
          75 1.27
          100 1.29
          125 1.36
          150 1.43
          20 75 2.5 30 13 16 4000 2200 1.37
          100 1.39
          125 1.47
          150 1.62
          200 1.65
          24 100 3 36 16 19 5000 3000 1.55
          125 1.62
          150 1.7
          200 1.83
          无橡胶垫
          WAD19
          WAD24          		 120 20 75 2.5 30 13 16 — 1.41
          100 1.44
          125 1.52
          150 1.67
          200 1.82
          24 100 3 36 16 19 5500 1.7
          125 1.6
          150 1.67
          200 1.75
          30 100 3.5 46 24 24 6000 1.74
          125 1.64
          150 1.71
          200 1.79
