产品选型
d
吸盘类型
缓冲形式
缓冲行程
接管方式
图片仅供参考，请以已选的规格为准
标准型 直立真空口接管吸盘 带缓冲型 缓冲本体外螺纹连接 内螺纹接管型
条件筛选：
性价比 标准型
种类筛选 真空吸盘组件
安装方式 带缓冲螺帽固定式
精度等级 普通级
吸盘材质 丁腈橡胶，硅胶
吸盘种类 平形，平形带肋，风琴形
接管位置 顶端
接管方式 内螺纹接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 安装连接方式 | 接管方式 | 吸盘类型 |
| WEJ31 | 带缓冲型 | 缓冲本体 外螺纹连接 |
内螺纹接管型 | 平形 平形带肋 风琴形 |
参数图
选型表
| 型号 |
吸盘类型 |
缓冲形式 |
缓冲行程 |
接管方式 | 安装螺纹 |
|
| 代码 | 盘径d | 内螺纹 | ||||
|
内螺纹接管型WEJ31 |
2 |
平形 风琴形 |
J (可回转型) K (不可回转型) |
6 10 15 25 |
B3(M3×0.5) B5(M5×0.8) |
M8×1 |
| 4 | ||||||
| 6 | ||||||
| 8 | ||||||
| 10 | 10 20 30 40 50 |
B5(M5×0.8) | M10×1 |
|||
| 13 | ||||||
| 16 | ||||||
| 20 | ||||||
| 25 | ||||||
| 32 | ||||||
| 40 | 10 20 30 50 |
B5(M5×0.8) B01(Rc1/8) |
M14×1 |
|||
| 50 | ||||||
平形带肋吸盘无盘径d2~d8规格。 风琴形吸盘无盘径d2~d4规格。

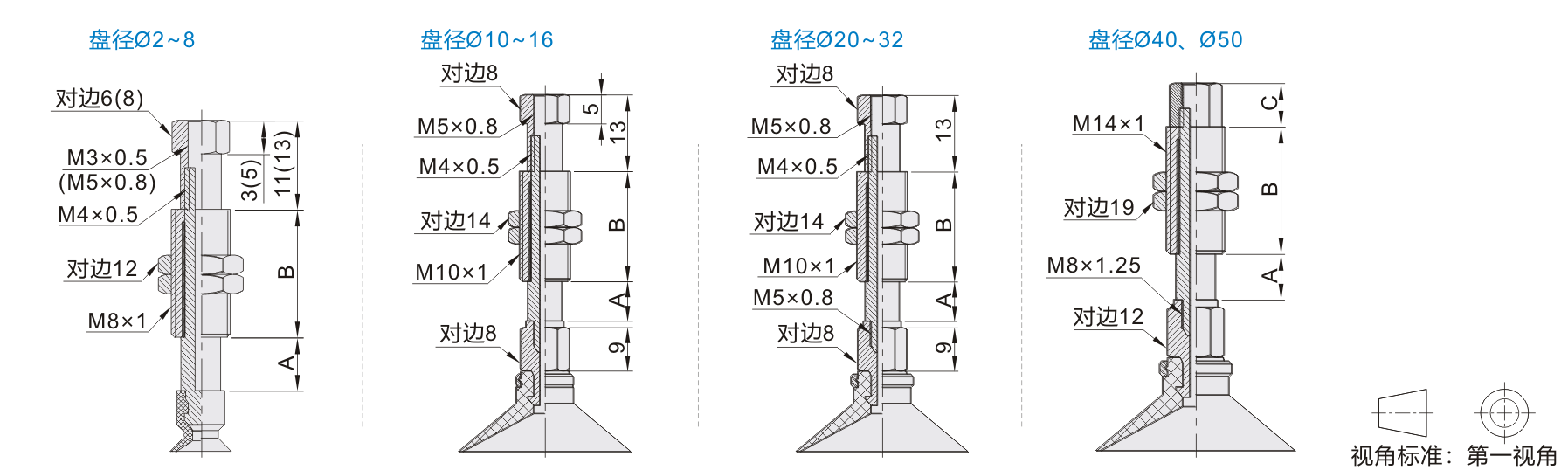

| 盘径 | 缓冲 行程 |
A | B | C | |
| M5 | 1/8 | ||||
| 2、4 6、8 |
6 | 6 | 15 | — | — |
| 10 | 11 | 43 | |||
| 15 | 16 | ||||
| 25 | 26 | ||||
| 10、13 16、20 25、32 |
10 | 11.5 | 23 | ||
| 20 | 21.5 | 51 | |||
| 30 | 31.5 | ||||
| 40 | 41.5 | 77 | |||
| 50 | 51.5 | ||||
| 40、50 | 10 | 12.5 | 50 | 15 | 16.5 |
| 20 | 22.5 | 9 | 12 | ||
| 30 | 32.5 | ||||
| 50 | 52.5 | 75 | |||
-
