怡合达自营 标准型 数字压力开关 低压用 高压用 普通开光量 带模拟输出量 带485通讯
品牌名称：
怡合达
条件筛选：
种类筛选 数字压力开关
精度 标准型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图

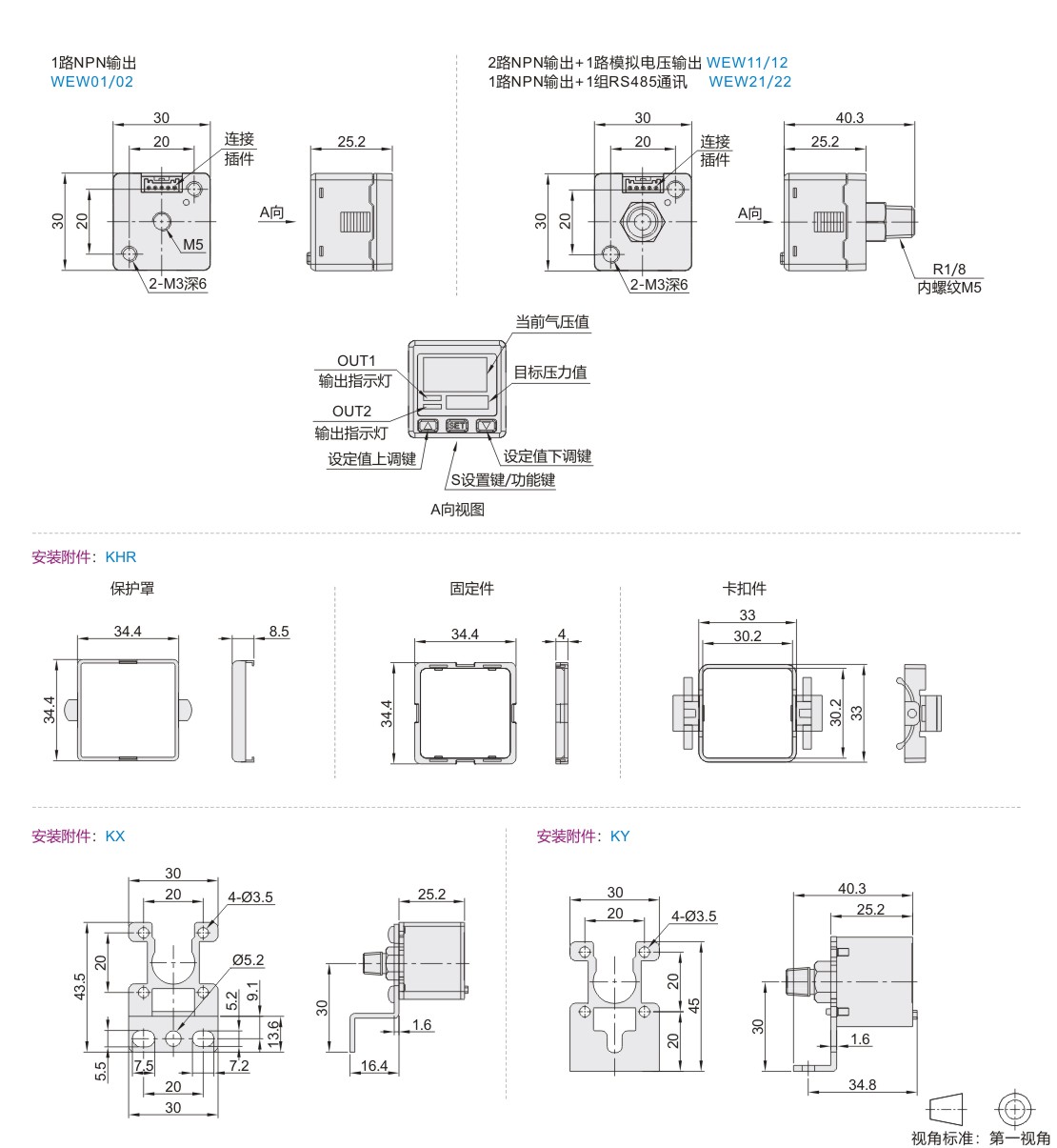

参数图
材质图
| 代码 | 类型 |
压力范围 | ||||||||||
| WEW01 | 1路NPN输出 | 低压用 | -101.3Kpa~101.3Kpa | |||||||||
| WEW02 | 高压用 | -101.3Kpa~1.0Mpa | ||||||||||
| WEW11 | 2路NPN输出+ 1路模拟电压输出 |
低压用 | -101.3Kpa~101.3Kpa | |||||||||
| WEW12 | 高压用 | -101.3Kpa~1.0Mpa | ||||||||||
| WEW21 | 1路NPN输出+ 1组RS485通讯 |
低压用 | -101.3Kpa~101.3Kpa | |||||||||
| WEW22 | 高压用 | -101.3Kpa~1.0Mpa | ||||||||||
参数图
选型表
| 型号 | 输出形式 | 安装附件 | ||||||||||||||||||||||||
| 代码 | ||||||||||||||||||||||||||
| WEW01 | N | 无指定(无附件) KHR(带面板) KX(带螺钉安装Z型部件) KY(带螺钉安装L型部件) |
||||||||||||||||||||||||
| WEW02 | ||||||||||||||||||||||||||
| WEW11 | ||||||||||||||||||||||||||
| WEW12 | ||||||||||||||||||||||||||
| WEW21 | ||||||||||||||||||||||||||
| WEW22 | ||||||||||||||||||||||||||
技术参数
| 代码 | WEW01 (低压型) |
WEW02 (高压型) |
WEW11 (低压型) |
WEW12 (高压型) |
WEW21 (低压型) |
WEW22 (高压型) |
|||||||||||||||||||||||||||||||||||||||||||||
| 额定压力范围 | -101.3～101.3KPa | -101.1～1.000MPa | -101.3～101.3KPa | -101.1～1.000MPa | -101.3～101.3KPa | -101.1～1.000MPa | |||||||||||||||||||||||||||||||||||||||||||||
| 设定压力范围 | -101.0～101.0KPa | -0.100～1.000MPa | -101.0～101.0KPa | -0.100～1.000MPa | -101.0～101.0KPa | -0.100～1.000MPa | |||||||||||||||||||||||||||||||||||||||||||||
| 最大耐压力 | 500KPa | 1.5MPa | 500KPa | 1.5MPa | 500KPa | 1.5MPa | |||||||||||||||||||||||||||||||||||||||||||||
| 适用气体 | 非腐蚀性气体,不可燃性气体，符合ISO 8573-1:2010（7:4:4） | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 电源电压 | 12～24V DC±10% | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 消耗电流 | 45mA以下（无负载） | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 比较输出 | NPN集电开路输出 最大负载电流:100mA 最大供应电压:30V DC 内部压降:1.5V以下 |
||||||||||||||||||||||||||||||||||||||||||||||||||
| 电压型模拟量 输出 |
无 | 输出电压:1～5V±2.5%F.S. 线性:±1%F.S. 输出阻抗:约1KΩ |
无 | ||||||||||||||||||||||||||||||||||||||||||||||||
| MODBUS功能 | 无 | 无 | 有 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 显示精度 | ±1%F.S. ±1digits(使用温度25±10℃) |
||||||||||||||||||||||||||||||||||||||||||||||||||
| 重复精度 | ±0.2%F.S. ±2digits | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 反应时间 | 2.0ms,50ms,100ms, 250ms,500ms,2000ms可选 |
1ms 2.0ms,50ms,100ms， 250ms.500ms,2000ms可选 |
2.0ms,50ms,100ms, 250ms,500ms,2000ms可选 |
||||||||||||||||||||||||||||||||||||||||||||||||
| 显示 | 3色（红，橙，黄绿）显示（取样率：4次/秒） | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 温度特征 | 1%F.S.以内，比较参考温度25℃（0～50℃适用范围） | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 使用环境 | (0～50℃)不结露，不结冰:35～85%RH(无水露) | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 接管口径 | 内螺纹M5 | R1/8+内螺纹M5 | R1/8+内螺纹M5 | ||||||||||||||||||||||||||||||||||||||||||||||||
485通讯系列
● 标准RS485通讯协议，调试简单；
● 最多支持32台联通，轻松实现工业互联网。
-
