高频振动吸盘
品牌名称：
怡合达
条件筛选：
性价比 标准型
类型 高频振动吸盘
安装方式 内螺纹固定式
精度等级 普通级
吸盘材质 丁腈橡胶
吸盘种类 常规型
接管位置 顶端
种类筛选 振动吸盘
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 吸盘材质 |
| WEY95 | 高频振动吸盘 | 丁腈橡胶NBR |
特点
● 体积小、重量轻、安装方便；
● 物品粘连可振动分离。
使用说明
● 用PLC控制，红线接24V，黑线接输出控制点，通过控制控制点的通断时间来控制振动频率，振动信号源为方波；工作电压为直流电压。
例如：通20ms，断20ms，占空比50%，循环通断；在真空和电磁力的共同作用下开始振动；
通10ms，断10ms，循环通断，振动频率50Hz；
通20ms，断20ms，循环通断，振动频率25Hz。

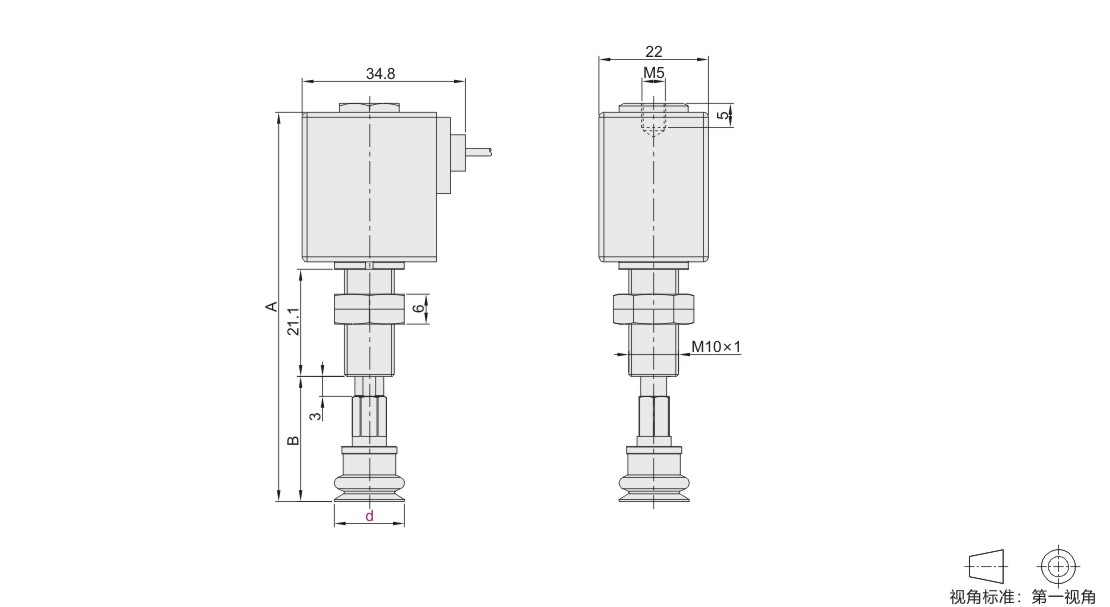

参数图
选型表
| 型号 | 缓冲行程 | A | B | 振动振幅 (mm) |
振动频率 (Hz) |
线圈功率 (W) |
额定电压 (V) |
70%真空 起步阻力(N) |
|||||||||||||||||||||||||||||||
| 代码 | d盘径 | ||||||||||||||||||||||||||||||||||||||
| WEY95 | 14 | 5 | 79.8 | 25 | 0.5~1 | 20~50 | 4.8 | 24 | ≥5 | ||||||||||||||||||||||||||||||
缓冲行程为金属支架缓冲3mm+橡胶嘴收缩2mm。 更多规格需求请联系气动辅件产品中心。
-
