产品选型
规格
接管螺纹
排水方式
图片仅供参考，请以已选的规格为准
怡合达自营 空气调压过滤器 安装尺寸跟日标一致
品牌名称：
怡合达
条件筛选：
种类筛选 空气调压过滤器
适用标准 跟日标一致
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 使用流体 | ||||
| 主体 | 容杯 | 防护罩 | 滤芯 | 阀盖 | |||
| WFH03 | 空气调压过滤器 | 铝合金 | PC | 铁※ | 铜 |
聚乙醛（规格2000/3000） 铝压铸件（规格4000/5000） |
过滤后的压缩空气 |
※规格AW2000无防护罩。
参数图
选型表
| 型号 |
接管 螺纹 |
排水方式 |
牙型 |
滤芯精度 (μm) |
压力表 口径 |
技术参数 |
|||||
| 保证耐压力 ( Mpa) |
最高使用压力 (Mpa) |
调压范围 ( Mpa) |
额定流量 ( L/min) |
环境温度 (℃) |
|||||||
| 代码 | 规格 | ||||||||||
| WFH03 |
AW2000 | 02(1/4) | A(手动排水) D(自动排水) |
PT | 5 | 1/8 " | 1.5 | 1 | 0.05~0.85 | 550 | 5 ~60 |
| AW3000 |
02(1/4) | 2000 | |||||||||
| 03(3/8) | |||||||||||
| AW4000 | 03(3/8) | 1/4 " | 4000 | ||||||||
| 04(1/2) | |||||||||||
| 06(3/4) | 4500 | ||||||||||
| AW5000 | 06(3/4) | 5000 | |||||||||
| 10(1) | |||||||||||

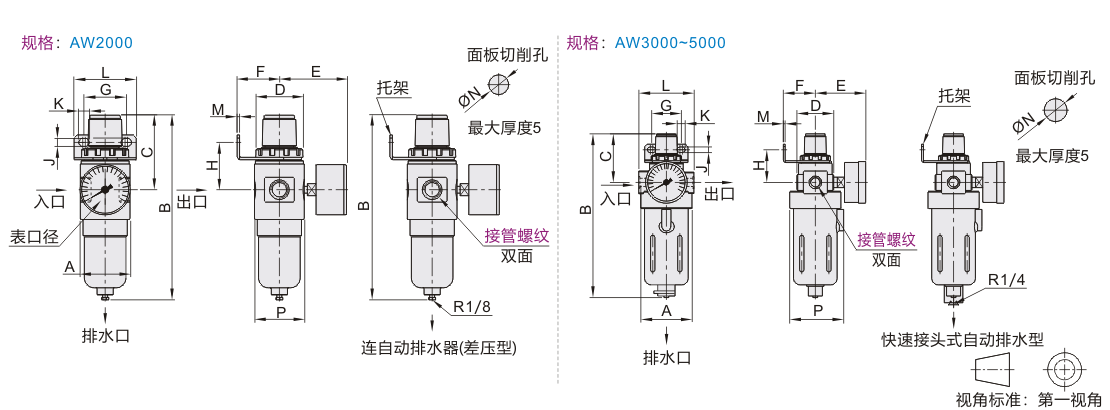

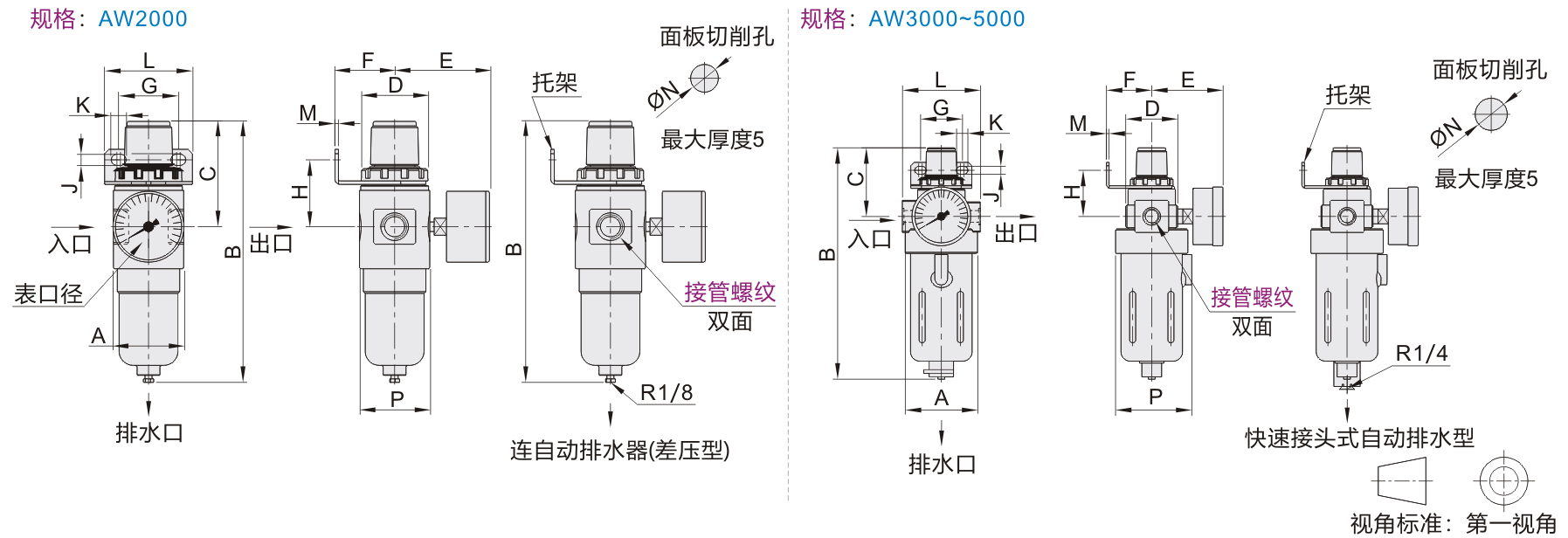

| 型号 |
接管螺纹 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
||
| 代码 | 规格 | 手动排水 | 自动排水 | ||||||||||||||
| WFH03 |
AW2000 | 1/4 | 40 | 164.5 | 187.5 | 78 | 40 | 56.8 | 30 | 34 | 45 | 5.4 | 15.4 | 55 | 2.3 | 33.5 | 40 |
| AW3000 | 1/4 3/8 | 53 | 211 | 248.5 | 92.5 | 53 | 60.8 | 41 | 40 | 46 | 6.5 | 8 | 53 | 42.5 | 56 | ||
| AW4000 | 3/8 1/2 | 70 | 262.5 | 300 | 112 | 70 | 70.5 | 50 | 54 | 54 | 8.5 | 10.5 | 70 | 52.5 | 73 | ||
| 3/4 | 75 | 267 | 304 | 114 | 56 | ||||||||||||
| AW5000 | 3/4 1 | 90 | 336 | 367 | 117 | 90 | 72 | 9.5 | 15 | 90 | 2.5 | 77 | |||||
-
