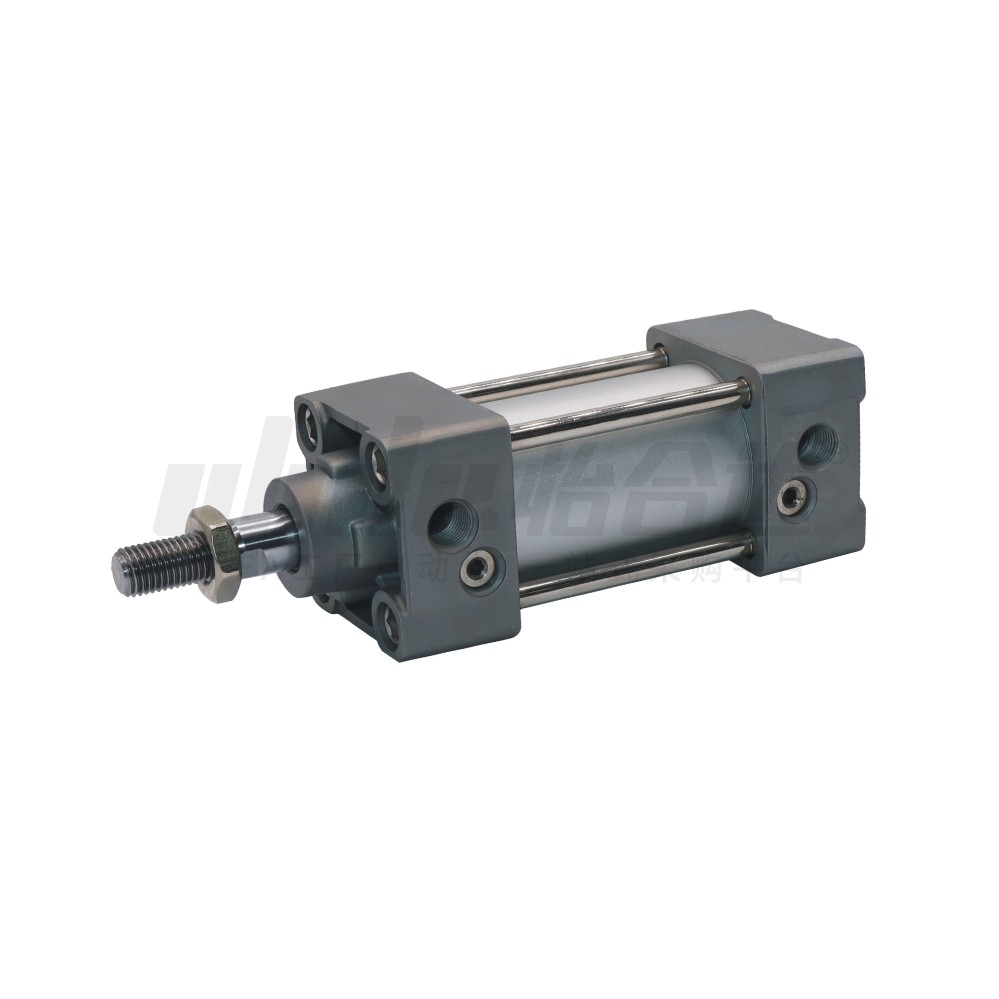

        标准型气缸 缸径32~125 拉杆式•无磁石/带磁石

        品牌名称：

        怡合达

        条件筛选：

        缓冲形式 气缓冲
        种类 标准型
        活塞杆 单杆
        活塞杆端特征 外螺纹
        结构 拉杆式
        缸径 32-125
        种类筛选 气缸

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 动作形式
          WGN37 拉杆式 双作用

          参数图



          选型表

          型号 缸径 行程 内置
          磁石
          		 磁性开关接点类型 磁性开关
          线长
          (m)          		 P
          接管螺纹          		 缓冲
          形式          		 使用压力
          范围
          (Mpa)          		 耐压试验
          压力
          (Mpa)          		 使用速度
          范围
          (mm/s)          		 工作环境
          温度
          (℃)
          代码 安装方式
          WGN37    B(基本型)
             L(轴向脚座型)
             F(杆侧法兰型)
             G(无杆侧法兰型)
             C(单耳环型)
             D(双耳环型)
             T(中间耳轴型)          		 32   25  50  75  100  125  150  175  200
            250  300  350  400  450  500          		 Y(有)
          N(无)          		    无指定(无磁性开关)
             2(电子式无接点2线)
             N(电子式无接点NPN型)
             P(电子式无接点PNP型)          		 2
          3
          5          		 Rc1/8 气
          缓冲          		 0.05~1.0 1.5 50~1000 -10~60
          (无冻结)
          40 Rc1/4
          50   25  50  75  100  125  150  175  200
            250  300  350  400  450  500  600
          63 Rc3/8
          80   25 50 75  100  125  150  175  200
            250  300  350  400  450  500  600
            700  800
          100 Rc1/2
          125   25  50  75  100  125  150  175  200
            250  300  350  400  450  500  600
            700  800  900  1000

          选择内置磁石N（无）时，无需选择磁性开关接点类型和磁性开关线长；选择无磁性开关时，无需选择磁性开关线长。

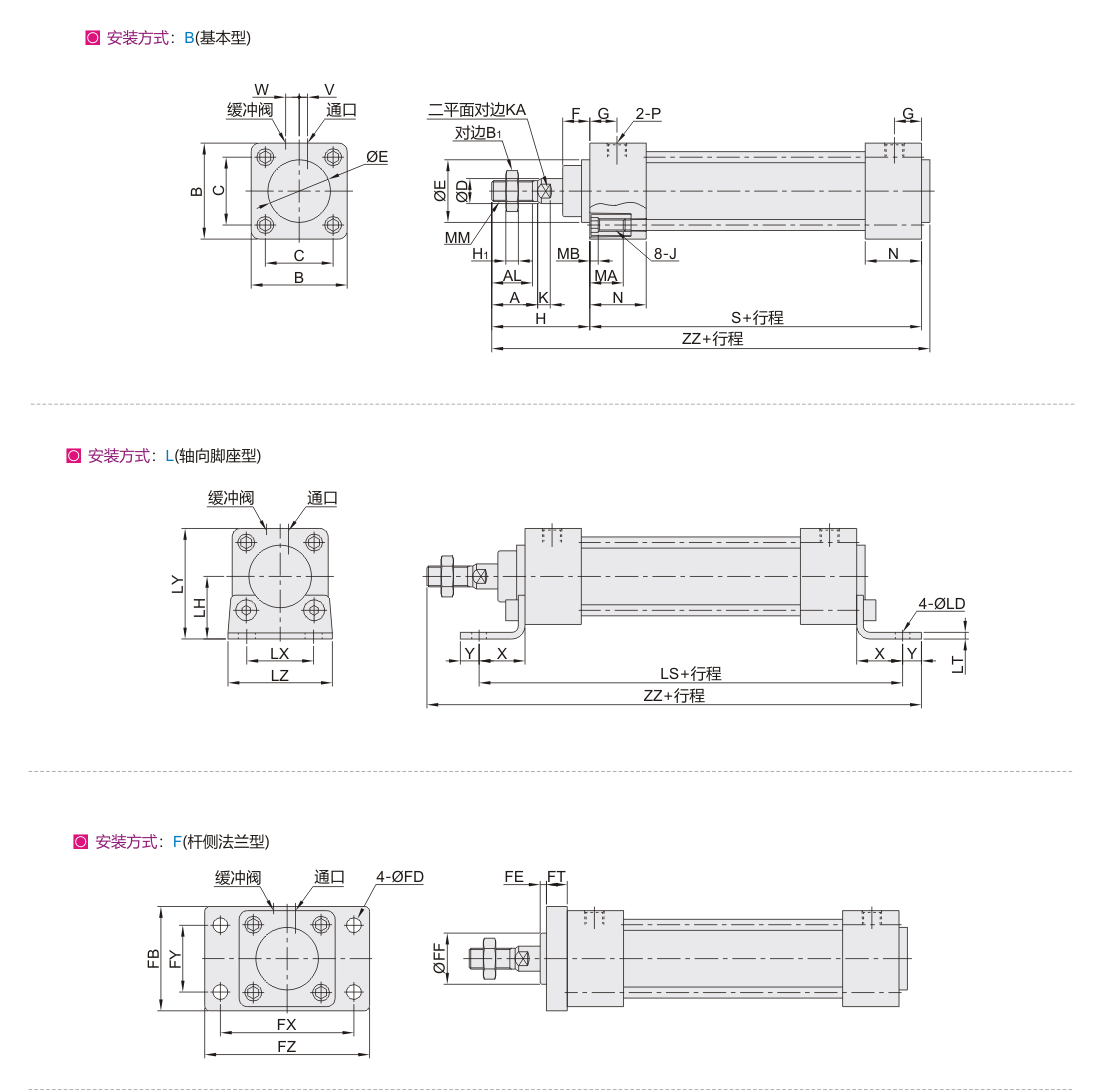

          尺寸表

          基本型

          缸径 A AL B B1 C D E F G H H1 J K KA MA MB MM N P S V W ZZ
          32 22 19.5 46 17 32.5 12 30 13 13 47 6 M6 6 10 16 4 M10×1.25 27 Rc1/8 84 4 6.5 135
          40 30 27 52 22 38 16 35 14 51 8 14 M14×1.5 Rc1/4 9 139
          50 35 32 65 27 46.5 20 40 14 15.5 58 11 M8 7 18 5 M18 ×1.5 31.5 94 5 10.5 156
          63 75 56.5 45 16.5 Rc3/8 9 12
          80 40 37 95 32 72 25 20 19 72 13 M10 10 22 M22×1.5 38 114 11.5 14 190
          100 114 41 89 30 55 16 26 M26 ×1.5 Rc1/2 17 15
          125 54 50 136 110 32 60 27 97 M12 13 27 20 6 M27×2 120 223



          轴向脚座型

          缸径 LD LH LS LT LX LY LZ X Y ZZ
          32 7 30 128 3.2 32 53 50 22 9 162
          40 9 33 132 38 59 55 24 11 170
          50 40 148 46 72.5 70 27 190
          63 12 45 3.6 56 82.5 80 14 193
          80 55 174 4.5 72 102.5 100 30 230
          100 14 65 178 89 122 120 32 16 234
          125 81 210 8 90 149 136 45 20 282

          其它尺寸与基本型相同。



          杆侧法兰型

          缸径 FB FD FE FT FX FY FZ FF
          32  50  7  3  10  64  32  79  24.5
          40  55  9  72  36  90  29.5
          50  70  2  12  90  45  110  35.5
          63  80  100  50  120  38.5
          80  100  12  4  16  126  63  153      41
          100  120  14  150  75  178      46
          125  138  7  20  180  102  216      57

          其它尺寸与基本型相同。



          无杆侧法兰型

          缸径 FB FD FT FX FY FZ ZZ
          32 50 7 10 64 32 79 141
          40 55 9 72 36 90 145
          50 70 12 90 45 110 164
          63 80 100 50 120
          80 100 12 16 126 63 153 202
          100 120 14 150 75 178
          125 138 20 180 102 216 237

          其它尺寸与基本型相同。



          单耳环型

          缸径 CDH10
          		 CX
          		 L RR U Z ZZ
          32  10  +0058
          0                		 14  -0.1
          -0.3          		 23  10.5  13  154  164.5
          40  11  158  169
          50  14  +0.070
          0                 		 20  30  15  17  182  197
          63
          80  22  +0.084
          0                 		 30  42  23  26  228  251
          100
          125  25  32  50  28  30  267  295

          其它尺寸与基本型相同。



          双耳环型

          缸径 孔径CDH10
          		 轴径CDd9
          		 CX CZ L RR U Z ZZ
          32  10  +0.058
          0                 		 10  -0.040
          -0.076          		 14  +0.3
          +0.1          		 28  23  10.5  13
          		 154  164.5
          40  11  158  169
          50  14  +0.070
          0                  		 14  -0.050
          -0.093          		 20  40  30  15  17  182  197
          63
          80  22  +0.084
          0                 		 22  -0.117
          -0.650          		 30  60  42  23  26  228  251
          100
          125  25  25  32  64  50  28  30  267  295

          其它尺寸与基本型相同。

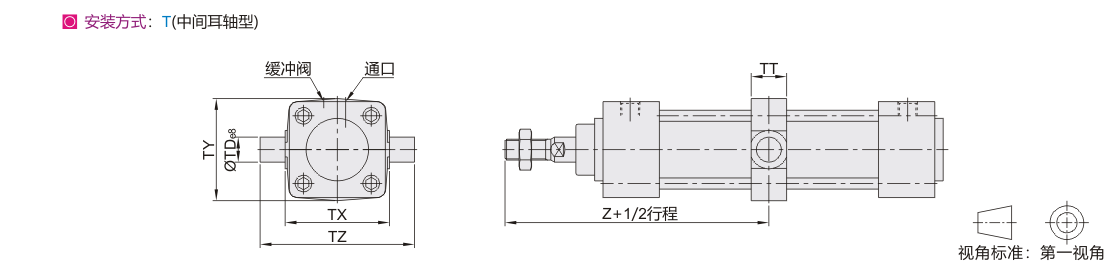

          中间耳轴型

          缸径 TDe8
          		 TT      TX TY TZ Z
          32  12  -0.032
          -0.059          		 17       50  49  74  89
          40  16  22       63  58  95  93
          50       75  71  107  105
          63  20  -0.040
          -0.073          		 28       90  87  130
          80  34       110  110  150  129
          100  25  40       132  136  182
          125  50       160  160  210  157

          其它尺寸与基本型相同。



          气缸重量表：（Kg）

          缸径 32 40 50 63 80 100 125
          基准重量 基本型 0.44 0.59 1.04 1.29 2.41 3.36 5.48
          轴向脚座型 0.56 0.73 1.26 1.57 2.91 4.02 7.56
          杆侧法兰型 0.73 0.96 1.49 2.08 3.86 6.67 9.64
          无杆侧法兰型
          单耳环型 0.69 0.82 1.38 1.92 3.52 6.53 8.05
          双耳环型 0.7 0.86 1.47 2.08 3.81 7.05 8.25
          中间耳轴型 0.73 0.95 1.52 2.09 3.96 7.03 8.46
          每50行程增加的重量※ 0.11 0.16 0.26 0.27 0.42 0.56 0.71



          理论输出力表：（N）



          缸径 杆径 动作 受压面积 使用压力（Mpa）
          方向 （mm2） 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
          32 12 伸出 804 161 241 322 402 482 563 643 724 804
          缩回 691 138 207 276 346 415 484 553 622 691
          40 16 伸出 1257 251 377 503 629 754 880 1006 1131 1257
          缩回 1056 211 317 422 528 634 739 845 950 1056
          50 20 伸出 1963 393 589 785 982 1178 1374 1570 1767 1963
          缩回 1649 330 495 660 825 989 1154 1319 1484 1649
          63 25 伸出 3117 623 935 1247 1559 1870 2182 2494 2805 3117
          缩回 2803 561 841 1121 1402 1682 1962 2242 2523 2803
          80 25 伸出 5027 1005 1508 2011 2514 3016 3519 4022 4524 5027
          缩回 4536 907 1361 1814 2268 2722 3175 3629 4082 4536
          100 30 伸出 7854 1571 2356 3142 3927 4712 5498 6283 7069 7854
          缩回 7147 1429 2144 2859 3574 4288 5003 5718 6432 7147
          125 32 伸出 12272 2454 3682 4909 6136 7363 8590 9818 11045 12272
          缩回 11468 2294 3440 4588 5734 6881 8028 9174 10321 11468
