        平板型气缸 缸径25~63 拉杆式•无磁石/带磁石

        品牌名称：

        怡合达

        条件筛选：

        种类筛选 气缸
        缓冲形式 垫缓冲
        种类 平板式
        活塞杆 单杆
        缸径 25~63

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码         类型 动作形式
        WGN59 拉杆式 单杆型 双作用

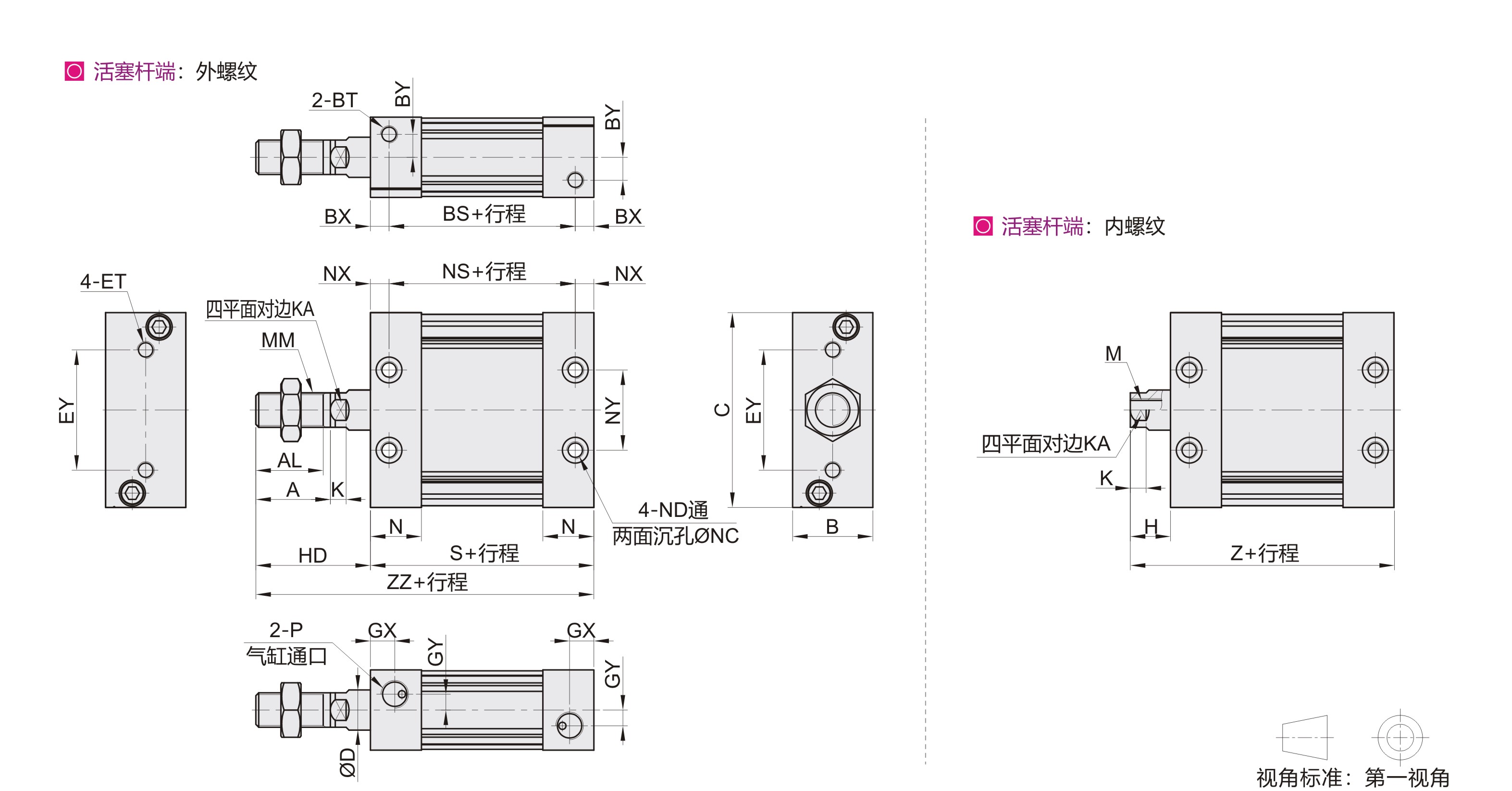

        参数图



        选型表

        缸径 A AL B BS BT BX BY C D ET EY GX GY HD K KA
        25 22 19.5 24 37 M5深7.5 9 7 54 12 M5深11 26 10 5 36 5.5 10
        32 26 23.5 28 45 M6深12 6.5 8 68 14 M6深11 42 8.5 5.5 40 5.5 12
        40 30 27 32 44 M8深13 8 9 86 16 M8深11 54 9 7 45 6 14
        50 35 32 39 54 M10深14.5 10 9 104 20 M10深15 64 11.5 8 53 7 18
        63 35 32 50 53 M12深18 11 12 124 20 M12深15 72 11.5 10 56 7 18



        缸径 MM N NC ND NS NX NY P S ZZ H M Z
        25 M10×1.25 16.5 7.5深4.5 M5 43 6 26 M5 55 91 14 M6深12 69
        32 M12×1.25 18 9深5.5 M6 45 6.5 28 Rc1/8 58 98 14 M8深13 72
        40 M14×1.5 18.5 10.5深6.5 M8 44 8 36 Rc1/8 60 105 15 M8深13 75
        50 M18×1.5 24 13.5深8.5 M10 54 10 42 Rc1/4 74 127 18 M10深15 92
        63 M18×1.5 24 17深10.5 M12 53 11 46 Rc1/4 75 131 21 M10深15 96



        型号 缸径 行程 内置
        磁石        		 磁性开关接点类型 磁性开关
        线长(m)        		 活塞杆端 使用
        流体        		 环境温度
        (℃)        		 使用压力
        范围(Mpa)        		 耐压试验
        压力(Mpa)        		 允许回转力矩
        (有效值)(N.m)        		 杆不回转
        精度        		 缓冲
        代码 安装方式
        WGN59 B
        (基本型)        		 25 5 10 15 20 25 30 35
        40 45 50 75 100 125
        150 175 200 250 300        		 Y(有)
        N(无)        		 无指定(无磁性开关)
        2(电子式无接点2线)
        N(电子式无接点NPN型)
        P(电子式无接点PNP型)        		 2
        3
        5        		 无指定
        (内螺纹)
        M(外螺纹)        		 空气 -10~60 0.05~0.7 1.05 0.25 ±1° 垫缓冲
        32 ±0.8°
        40 0.55 ±0.5°
        50 1.25
        63 2



        选择内置磁石N（无）时，无需选择磁性开关接点类型和磁性开关线长；选择无磁性开关时，无需选择磁性开关线长。





        理论输出力表（N）







        缸径

        		 杆径

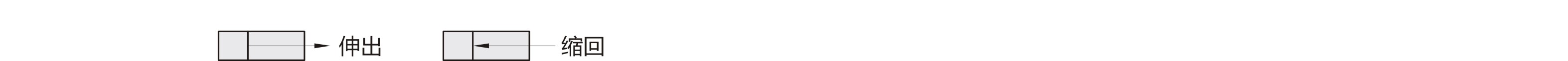

        		 动作
        方向
        		 受压面积
        (mm2)
        		 使用压力(MPa)
        0.2 0.3 0.4 0.5 0.6 0.7
        25 12 伸出 491 98 147 196 246 295 344
        缩回 378 76 113 151 189 227 265
        32 14 伸出 804 161 241 322 402 482 563
        缩回 650 130 195 260 325 390 455
        40 16 伸出 1257 251 377 503 629 754 880
        缩回 1056 211 317 422 528 634 739
        50 20 伸出 1963 393 589 785 982 1178 1374
        缩回 1649 330 495 660 824 989 1154
        63 20 伸出 3117 623 935 1247 1559 1870 2182
        缩回 2803 561 841 1121 1402 1682

        1962



        气缸重量表（Kg）

        缸径 25  32  40  50  63
        基准重量 0.17 0.27 0.39  0.75  1.16
        每50行程增加的重量※ 0.09  0.14  0.19  0.28  0.38



        ※ 基准重量行程为0；
            计算公式：基准重量+增加量×行程/50
            计算案例:WGN59—B32-100—N—M
            0.27+0.14×100/50=0.55
            WGN59-B-32—25-N—M
            0.27+0.14×25/50=0.34
