产品选型
规格
图片仅供参考，请以已选的规格为准
怡合达自营 堵头 通用型 密封型
品牌名称：
怡合达
条件筛选：
种类筛选 堵头
类型 通用型
材质 铁
形状 内六角
表面处理 镀镍
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 |
| WHU01 | 通用型 | 铁 | 镀镍 |
| WHU03 | SUS304 | 一 | |
| WHU11 | 密封型 | 黄铜 | 镀镍(带密封涂层) |

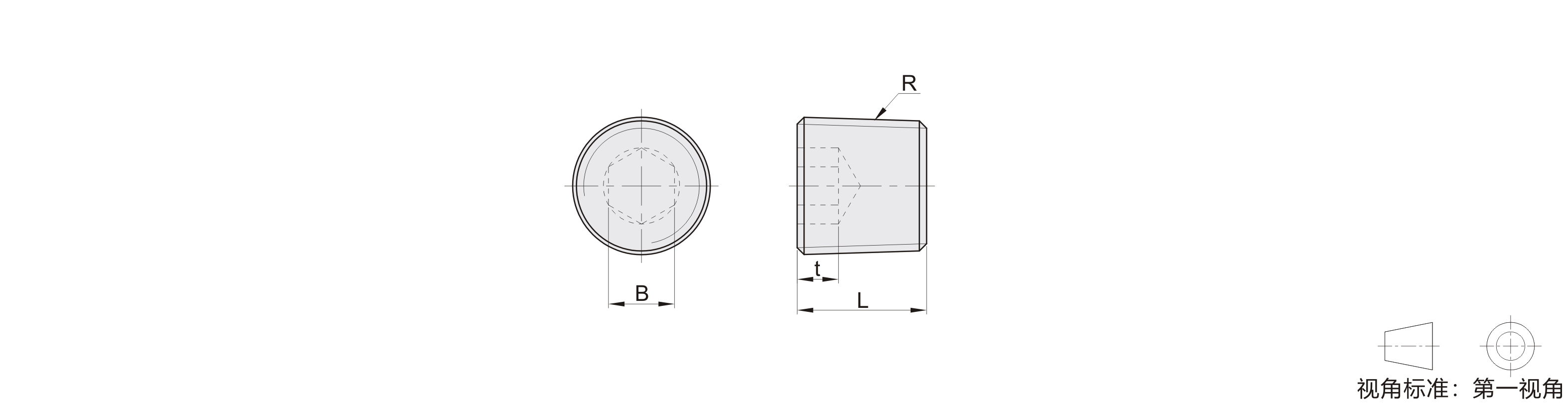

参数图
WHU01
| 型号 |
R |
B |
L |
t |
|
| 代码 | 规格 | ||||
| 通用型 WHU01 (铁) |
01 | R1/8 | 5.3 | 7.4 | 3.5 |
| 02 | R1/4 | 6.2 | 9 | 4.4 | |
| 03 | R3/8 | 8.2 | 10.7 | 6.6 | |
| 04 | R1/2 | 10 | 13.9 | 6.7 | |
| 06 | R3/4 | 14.2 | 16 | 7.4 | |
| 08 | R1 | 14 | 18.2 | 8.5 | |
WHU03
| 型号 |
R |
B |
L |
t |
|
| 代码 | 规格 | ||||
| 通用型 WHU03 (SUS304) |
01 | R1/8 | 5 | 8 | 4 |
| 02 | R1/4 | 6 | 10 | 6.5 | |
| 03 | R3/8 | 8 | 11 | 7.5 | |
| 04 | R1/2 | 10 | 15 | 7 | |
| 06 | R3/4 | 12 | 17 | 9 | |
| 08 | R1 | 14 | 19 | 14 | |
WHU11
| 型号 |
R |
B |
L |
t |
|
| 代码 | 规格 | ||||
| 密封型 WHU11 (黄铜) |
01 | R1/8 | 4 | 8 | 4 |
| 02 | R1/4 | 6 | 10 | 6 | |
| 03 | R3/8 | 10 | 11 | ||
| 04 | R1/2 | 12 | 13 | 8 | |
| 06 | R3/4 | ||||
| 08 | R1 | 20 | 16 | 10 | |
-
