        转角油缸 法兰型/法兰型油路板 碳钢材质 复动式

        条件筛选：

        缸径 25~63
        作动方式 复动式
        缸体材质 碳钢
        种类筛选 转角油缸

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码  类型 缸体材质   作动方式 使用流体
            WSA04 法兰型 碳钢 复动式  已滤清之
            标准液压油
            WSA05  法兰型油路板



            图示为转角90°松开状态。








            参数图



            选型表

            型号
            		 转角方向
            		 转角角度
            		 活塞杆径
            		 转角行程
            		 压紧行程
            		 理论夹持力
            (70kgf/cm²)
            		 最大耐压力
            (kg/cm²)
            		 使用压力范围
            (kg/cm²)
            代码 缸径
            WSA04
            WSA05            		 25 L(逆时针左转)
            R(顺时针右转)
            N(0°不旋转)            		 90(90°)
            60(60°)
            45(45°)
             "N(0°不旋转)"不适用转角度。            		 Ø18 11.5 13 166 100 10~70
            32 Ø20 14.5 15 343
            40 Ø22.4 603
            50 Ø28 16 17 943
            63 Ø35.5 1488

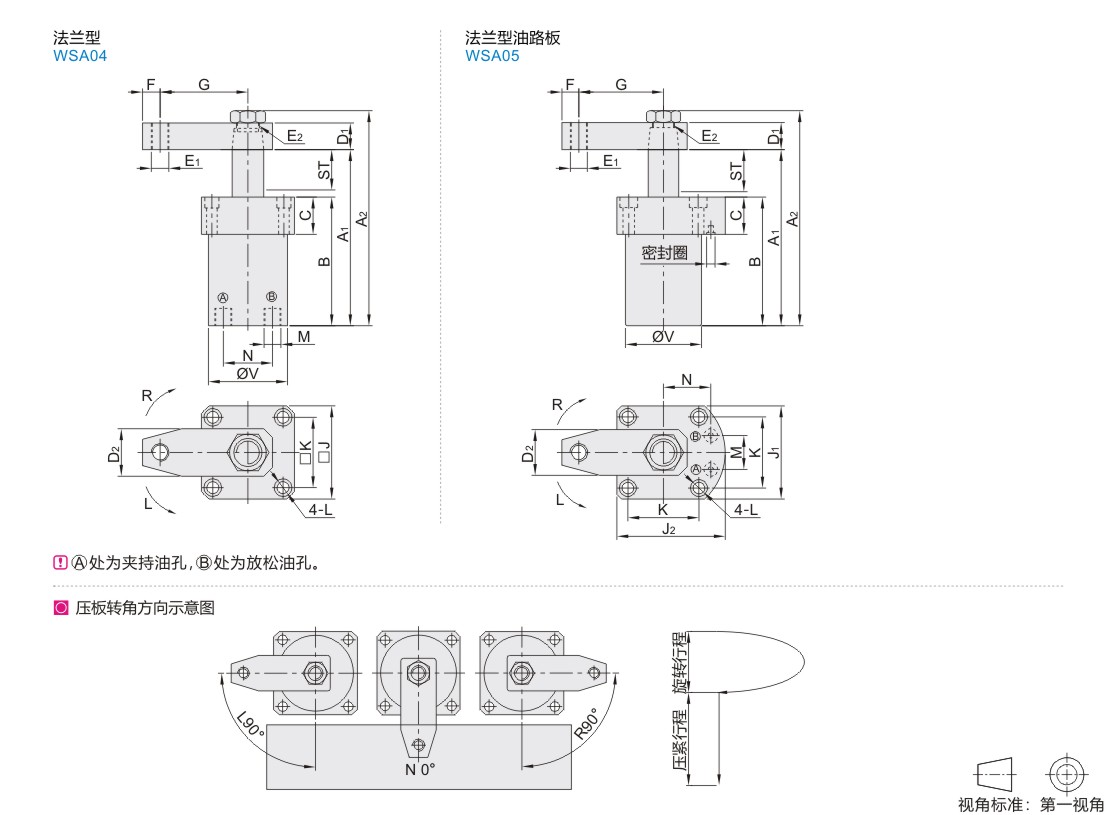

            WSA04尺寸表

            缸径 ST
            		 A1
            		 A2
            		 B
            		 C
            		 D1
            		 D2
            		 E1
            		 E2
            		 F G
            		 ØV
            		 J K L
            		 M
            		 N
            转角行程 压紧行程
            25 11.5 13 104 127 76 22 16 27 M10 M14×1.5 10 50 Ø45 53 40 Ø6.8通孔,沉孔Ø10.5深6.5 PT1/4 28
            32 14.5 15 118 144 85 25 18 31 M16×1.5 55 Ø50 57 44 32
            40 123 150 90 M18×1.5 60 Ø58 69 52 Ø9通孔,沉孔14深9 40
            50 16 17 137 167 100 30 20 37 M12 M20×1.5 12 65 Ø68 75 58 50
            63 142 177 105 23 48 M16 M24×2.0 15 75 Ø81 90 70 Ø11通孔,沉孔Ø17深11 63



            WSA05尺寸表

            缸径 ST
            		 A1
            		 A2
            		 B
            		 C
            		 D1
            		 D2
            		 E1
            		 E2
            		 F
            		 G
            		 ØV
            		 J1
            		 J2
            		 K
            		 L
            		 M
            		 N
            		 密封圈
            型号
            转角行程 压紧行程
            25 11.5 13 104 127 76 22 16 27 M10×1.5 M14×1.5 10 50 Ø45 55 64 42 Ø6.8通孔,沉孔Ø10.5深6.5 20 28 P6
            32 14.5 15 118 144 85 25 18 31 M16×1.5 55 Ø50 57 65.5 44 22 29
            40 123 150 90 M18×1.5 60 Ø58 69 79 52 Ø9通孔,沉孔14深9 26 34.5 P9
            50 16 17 137 167 100 30 20 37 M12×1.5 M20×1.5 12 65 Ø68 75 87 58 30 39
            63 142 177 105 23 48 M16 M24×2.0 15 75 Ø81 90 104.5 70 Ø11通孔，沉孔Ø17深11 32 46
