        薄型油缸 扁型 总行程5~400 缸径25~125

        条件筛选：

        种类筛选 薄型油缸
        缸径 25~125
        总行程 5~400
        缸体材质 碳钢/铝合金

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            安装形式

            产品选型

            缸径

            活塞杆形状选择

            行程ST

            5~400
            /1

            磁石

            使用温度范围(°C)

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质 使用流体
            无磁石 带磁石
            WSA63 配管型 碳钢
            		 铝合金 已滤清之
            标准液压油
            WSA64 后油路板型



            图示为外螺纹活塞杆。

            WSA63配管型缸径≤50时只有一条感应开关槽，油口为同一方向。



            活塞杆尺寸表

            缸径 J HJ JE HL JW W
            25 M10×1.5 15 M12×1.25 20 9 10
            32 M12×1.75 20 M16×1.5 25 14 12
            40 M16×2.0 20 M22×1.5 30 18 15
            50 M20×2.5 25 M26×1.5 35 23 15
            63 M24×3.0 30 M30×1.5 40 27 20
            80 M27×3.0 35 M36×1.5 45 32 20
            100 M33×3.5 40 M42×2.0 50 40 25
            125 M39×4.0 45 M56×2.0 55 50 25





            参数图



            选型表

            型号
            		 活塞杆形状选择
            		 行程ST
            		 磁石
            		 使用温度范围
            (°C)
            		 使用速度范围
            (mm/sec)
            		 磁感应线
            		 使用压力
            (Mpa)
            代码 缸径
            WSA63
            WSA64            		 25     E(内螺纹)
                F(外螺纹)
             H(工槽)
            T(T槽)            		 5~150 N(无磁石)
            Y(带磁石)            		 A(-10~80)
             B(-10~160)            		 8~300 磁簧管线
             仅带磁石有。            		 碳钢：0.3~14
            铝合金：7
            32 5~250
            40
            50 5~300
            63
            80 5~400
            100
            125



            活塞杆内、外螺纹型适用推侧和拉侧受力使用，槽型适用推侧受力使用，拉侧不推荐。

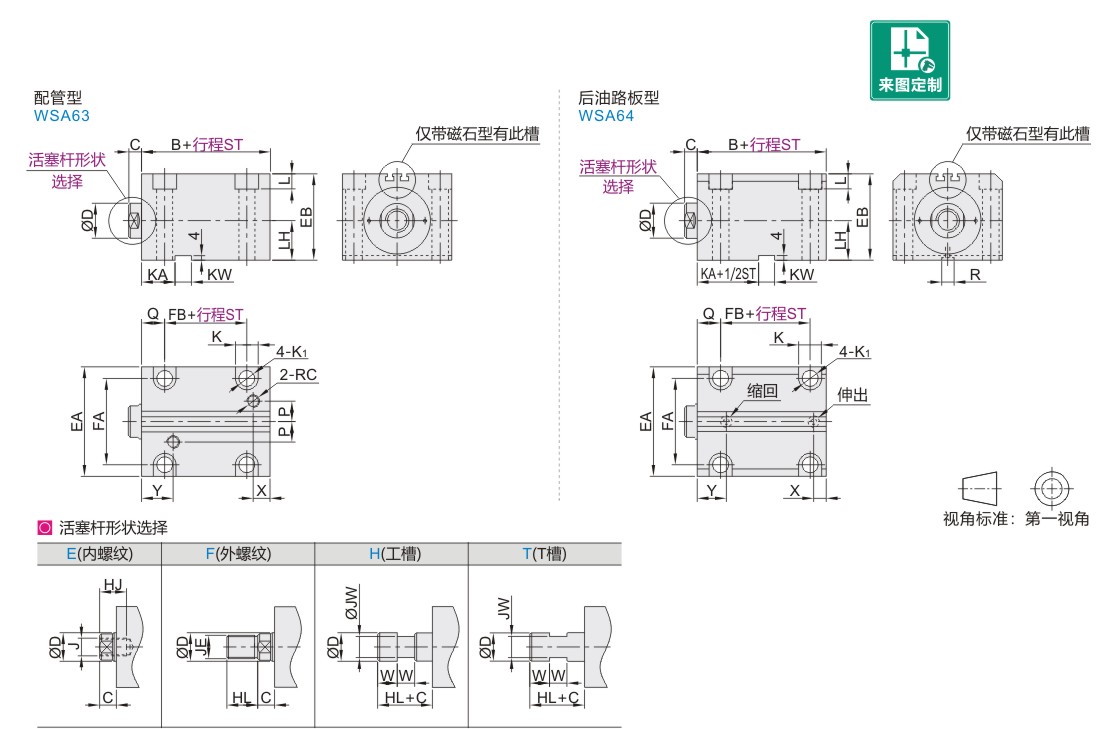

            配管型

            代码 缸径 ØD B C* EA FA EB LH Q FB K K1 L KA KW P X Y RC
            N(无磁石) Y(带磁石) N(无磁石) Y(带磁石)
            WSA63 25 14 45 60 8 55 43 46 21 20 17 11 7 7 26 8 5 7 10 20.5 1/8
            32 20 55 73 10 70 56 56 25 20 24 14 9 9 28 12 10 10 14 25 1/4
            40 25 55 73 10 80 62 64 29 20 23 17 11 11 28 12 10 10 14 25 1/4
            50 30 60 82 11 94 74 74 34 20 27 20 13 13 29 14 10 11 16 27.5 1/4
            63 35 70 90 13 114 90 89 42 20 32 22 16 15 31 16 21 13 18 32 3/8
            80 40 80 100 17 134 110 109 52 20 41 22 16 15 34 16 25 17 22 33 3/8
            100 50 90 115 17 160 134 129 62 20 44 26 18 17 34 16 25 19 24 36 3/8
            125 60 100 129 20 195 163 158 76 30 44 32 22 21 44 20 30 21 30 41 1/2


            后油路板型

            代码 缸径 ØD B C* EA FA EB LH Q FB K K1 L KA KW X Y    R
            N(无磁石) Y(带磁石) N(无磁石) Y(带磁石) N(无磁石) Y(带磁石)
            WSA64 25 14 45 60 8 55 43 46 21 20 17 28 11 7 7 26 8 7 10 20.5 Ø10,底孔Ø2 .5
            32 20 55 73 10 70 56 56 25 20 24 38 14 9 9 28 12 10 14 25 Ø14,底孔Ø3
            40 25 55 73 10 80 62 64 29 20 23 38 17 11 11 28 12 10 14 25 Ø14,底孔Ø3
            50 30 60 82 11 94 74 74 34 20 27 45 20 13 13 29 14 11 16 27.5 Ø16,底孔Ø4
            63 35 70 90 13 114 90 89 42 20 32 50 22 16 15 31 16 13 18 32 Ø16,底孔Ø5
            80 40 80 100 17 134 110 109 52 20 41 58 22 16 15 34 16 17 22 33 Ø18,底孔Ø6
            100 50 90 115 17 160 134 129 62 20 44 70 26 18 17 34 16 19 24 36 Ø18,底孔Ø7
            125 60 100 129 20 195 163 158 76 30 44 70 32 22 21 44 20 21 30 41 Ø20,底孔Ø8
