本体材质
表面处理
产品选型
A
图片仅供参考，请以已选的规格为准
暗式拉手 可折叠型 外装型
条件筛选：
类型 可折叠型
安装方式 外装型
表面处理 喷涂（银色）
适用行业 通用
本体材质 ADC12
固定孔 4锥孔
种类筛选 暗式拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理/颜色 | 适用 | ||
| 拉手本体 | 手柄部 | 拉手本体 | 手柄部 | 半导体行业 | ||
| XAC86 | 可折叠型 | ADC12 | ADC12 | 喷涂(银色) | 喷涂(黑色) | — |
| XAC87 | 喷涂(黑色) | 喷涂(黑色) | ||||
| XAC88 | ZDC | ZDC | 喷塑(黑色) | 喷塑(灰色) | ||
| XAC89 | 喷砂(镀铬) | 喷砂(镀铬) | ||||
| XAC90 | SUS304 | SUS304 | 拉丝 | 拉丝 | 是 | |

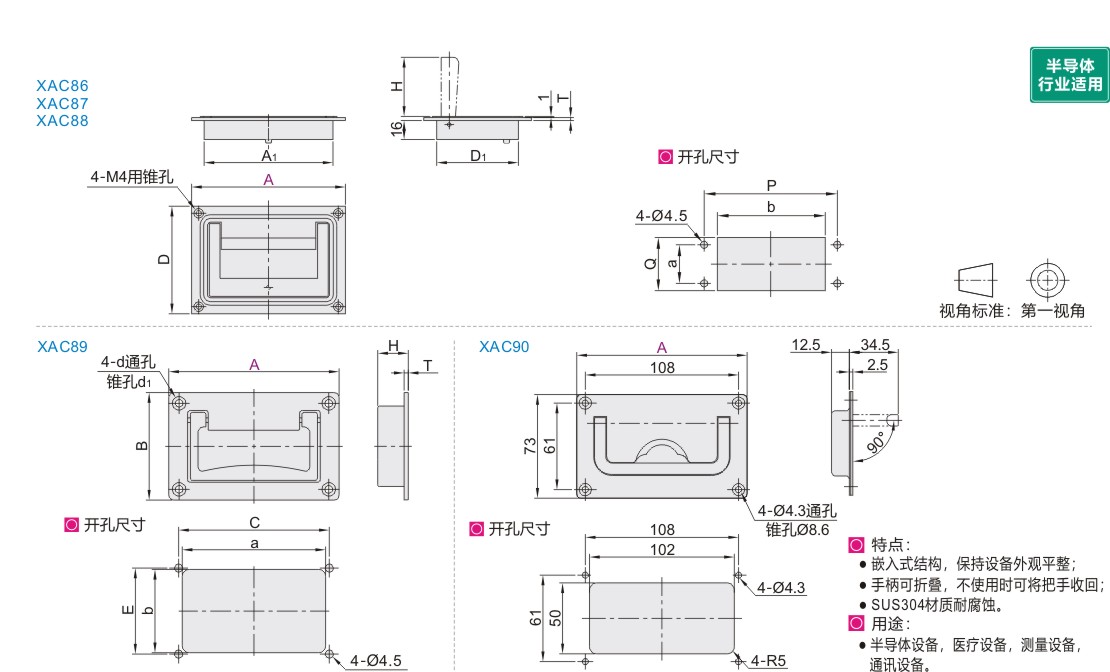

参数图
XAC86~88
| 型号 | A1 | D | D1 | H | T | 开孔尺寸 | 参考重量 (kg/pcs) |
||||
| 代码 | A | P | Q | b | a | ||||||
| XAC86 XAC87 |
130 | 109 | 91 | 69 | 50 | 2.5 | 118 | 70 | 110 | 79 | 0.19 |
| 200 | 169 | 80 | 71 | 51 | 184 | 73 | 171 | 50 | 0.28 | ||
| XAC88 | 130 | 108.4 | 91 | 68.4 | 48.6 | 3 | 118 | 69 | 108.5 | 79 | 0.41 |
XAC89
| 型号 | B | H | T | d | d1 | 开孔尺寸 | 参考重量 (kg/pcs) |
||||
| 代码 | A | C | E | b | a | ||||||
| XAC89 | 95 | 60 | 17 | 2.3 | 4.2 | 7.5 | 84 | 48 | 46.5 | 80 | 0.30 |
| 112 | 70 | 2.5 | 9 | 99.5 | 58 | 53 | 95 | 0.35 | |||
XAC90
| 型号 | 负载(Kg) | 参考重量 (kg/pcs) |
|
| 代码 | A | ||
| XAC90 | 120 | 15 | 0.25 |
-
