同步轮拉手轴承座减震器滚针导柱
商品分类
      型号：

      型号筛选

      未生成型号，还有 1 项未选择

      重置

      代码

      参数选型

      本体材质

      颜色

      产品选型

      A

      图片仅供参考，请以已选的规格为准

        暗式拉手 快速安装型 内装型 异形 W形

        条件筛选：

        类型 快速安装型
        颜色 黑色
        外形 异形
        安装方式 内装型
        适用行业 通用
        本体材质 ABS+PC
        背面形状 W形
        种类筛选 暗式拉手

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质 颜色
            XAD11 快速
            安装型            		 异形 W形 ABS 黑色
            XAD16
            XAD17 象牙色
            XAD81 ABS+PC 黑色
            XAD82 象牙色
            XAD83 质感油(黑色)
            XAD86 ABS树脂 黑色

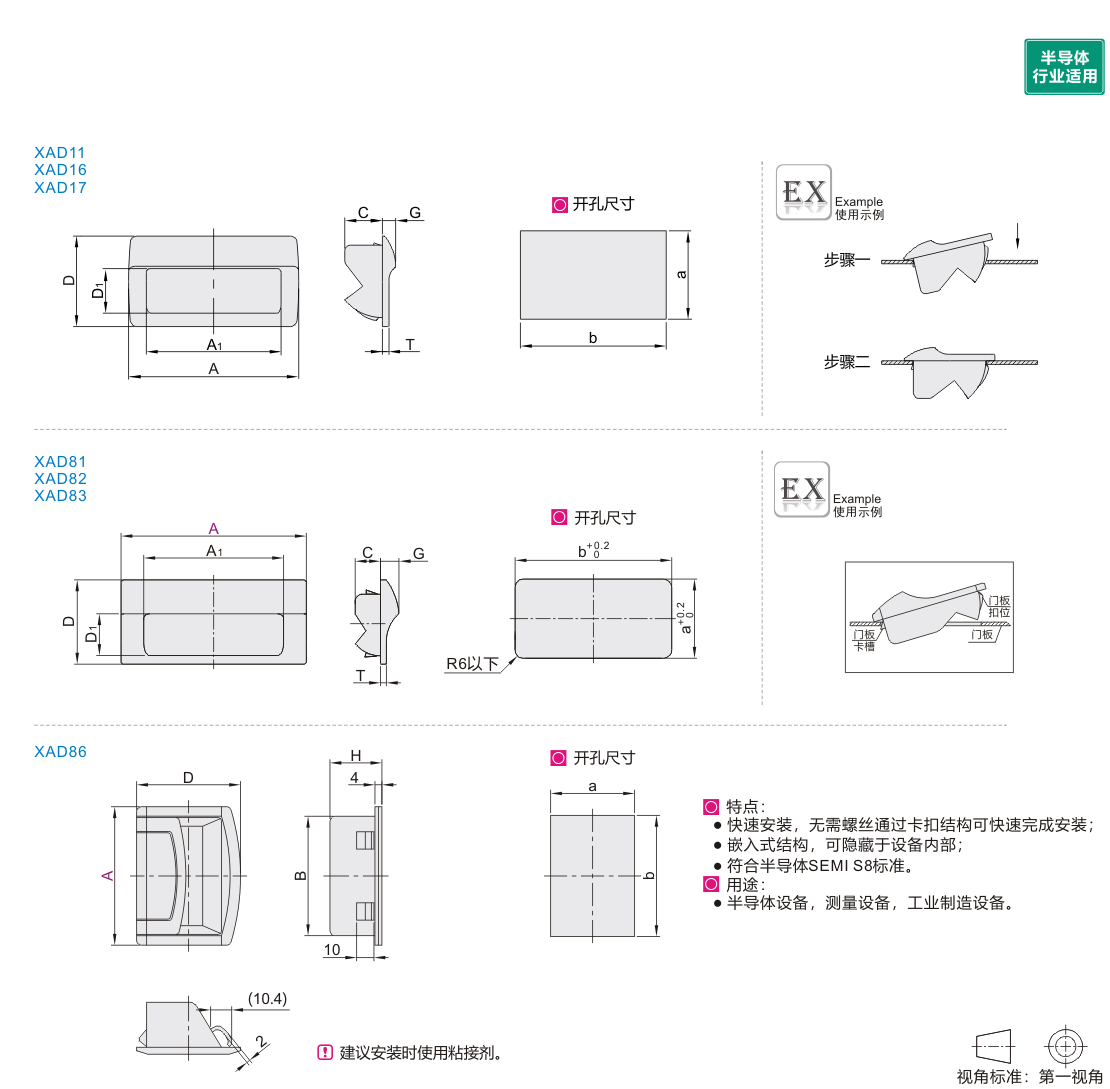

            参数图



            XAD11~17

            型号
            		 A
            		 A1 D
            		 D1 C
            		 G
            		 T
            代码 规格
            XAD11
            XAD17            		 77  77  61       41  20.5  17  6  3
            XAD16
            XAD17            		 103.5  103.5  91.5       45.5  27  21



            开孔尺寸参考

            型号
            		 TS
            门板厚度
            		 开孔尺寸
            代码 规格 a b
            XAD11
            XAD17            		 77  1.2~1.4 33        66
            1.6~1.8 33.2
            2.0~2.2 33.4
            XAD16
            XAD17            		 103.5  1.0~1.2 40        96.5
            1.5~1.7 40.5
            2.0~2.2 41.3



            XAD81~86

            型号
            		 A1
            		 D
            		 D1 C
            		 G
            		 T
            		 b
            		 a
            		 参考重量
            (kg/pcs)
            代码 A 适用板厚0.8~1.2 适用板厚1.4~1.8 适用板厚2~2.4
            XAD81
            XAD82
            XAD83            		 70  43  38  18.5  15     10.5      3       47 28.5  29.3  30  0.02
            90  63  44  22.9     11      67 34.5  35.3  36  0.02
            110  83  50  26.8  11.5      3.5      89 40.5  41.3  42  0.04
            140  109  64  37.8     115 54.5  55.3  56  0.05



            型号
            		 D
            		 B
            		 H
            		 a
            		 b
            		 适用门板厚度
            (mm)
            		 参考重量
            (kg/pcs)            		 适用
            半导体行业
            代码 A
            XAD86 80 60  69  30  46  70  1~1.2 0.05  —
            120  82  108  70  108.5  0.07  是
            180  168  168.5  0.09
