型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
本体材质
背面形状
表面处理
产品选型
A
胶垫
图片仅供参考，请以已选的规格为准
暗式拉手 标准型 双外螺纹固定 内装型
条件筛选：
类型 浮球位置固定型
安装方式 内装型
适用行业 通用
固定孔 2外螺纹
种类筛选 暗式拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 背面形状 | 安装孔 | 材质 | 表面处理 |
| XAD01 | 标准型 | 平面 | 2个外螺纹 | SUS304 | 镜面抛光 |
| XAD06 | |||||
| XAD05 | SUS304 | 拉丝 | |||
| XAD02 | SUS201 | ||||
| XAD13 | 钛合金 | 喷丸 | |||
| XAD14 | 半弧形 | SUS304 | 拉丝 |

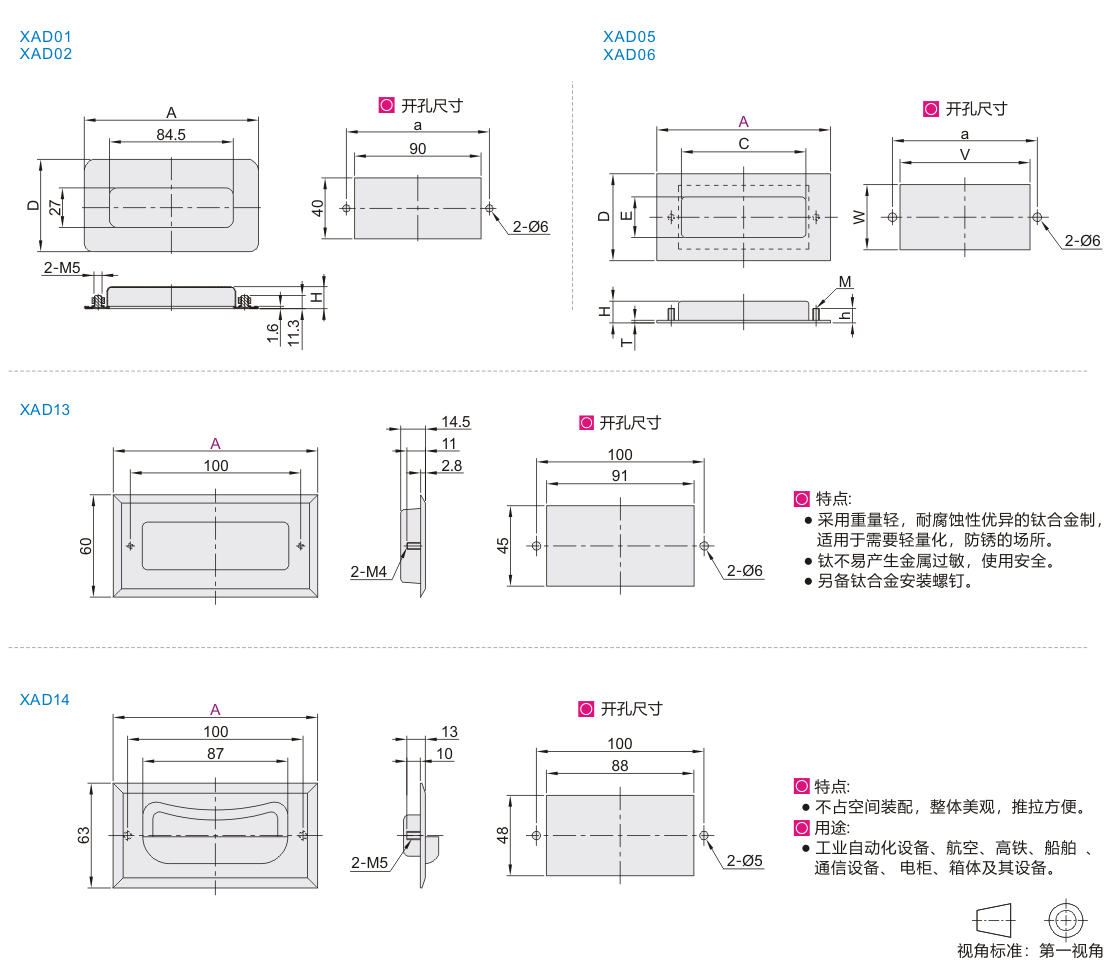

参数图
XAD01~02
| 型号 |
A |
D |
H |
a |
参考重量 ( kg/pcs) |
|
| 代码 | 胶垫 | |||||
| XAD01 XAD02 |
无指定(带胶垫) N(不带胶垫) |
119 | 60 | 15 | 100 | 0.07 |
XAD05~06
| 型号 | 胶垫 | C | D | E | H | h | T | M | 开孔尺寸 | 参考重量 | |||
| 代码 | A | a | W | V | (kg/pcs) | ||||||||
| XAD05 | 90 | 无指定(不带胶垫) | 58 | 60 | 28 | 15 | 10 | 1.8 | M4 | 74 | 45 | 61 | 0.03 |
| 120 | 86 | 10 | 1.8 | M4 | 100 | 45 | 91 | 0.05 | |||||
| XAD06 | 119 | 无指定(带胶垫) N(不带胶垫) |
84.5 | 9 | 1.6 | M5 | 100 | 40 | 90 | 0.07 | |||
XAD13
| 型号 |
参考重量 (kg/pcs) |
|
| 代码 | A | |
| XAD13 | 120 | 0.03 |
XAD14
| 型号 |
参考重量 ( kg/pcs) |
|
| 代码 | A | |
| XAD14 | 122 | 0.05 |
-
