型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
本体材质
表面处理
产品选型
L
盖罩颜色
图片仅供参考，请以已选的规格为准
悬臂型拉手 外装型 带盖型
条件筛选：
类型 带盖型
安装方式 外装型
适用行业 通用
固定孔 2沉孔
种类筛选 悬臂型拉手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理/颜色 | |||
| 拉手 | 盖罩 | 拉手 | 盖罩 | |||
| XAK91 | 外装型 | 带盖型 | PA6+GF30 | PA6 | 黑色亚光 | 一 |
| XAK96 | ADC12 | 烤漆(银色) | 灰色 | |||
| XAK81 | ABS | 喷塑黑色 | 黑色 | |||

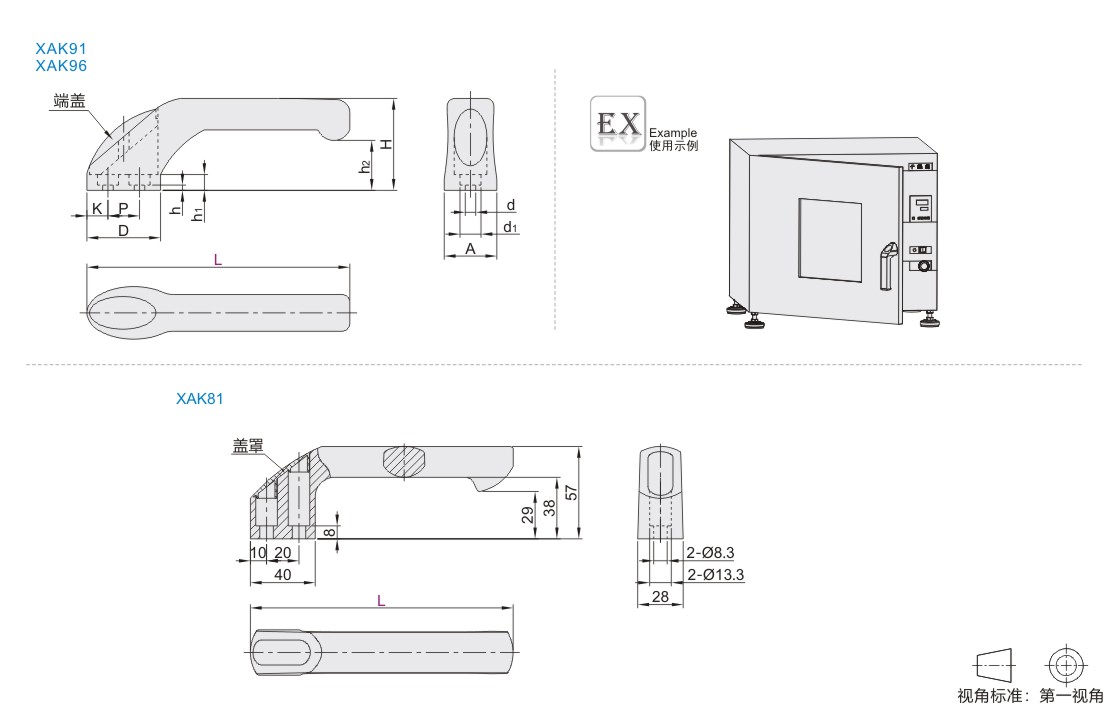

参数图
选型表
| 型号 | 盖罩颜色 |
A | H | D | h | h1 | h2 | d | d1 | P | K | 参考重量(kg/pcs) | |||||||||||||||||||||||||||||||
| 代码 | L | ||||||||||||||||||||||||||||||||||||||||||
| (PA6+GF30) XAK91 |
80 | 无指定(黑色) GR(灰色) BU(蓝色) |
16 | 29 | 24 | 2 | 5 | 18 | 3 | 6 | 12 | 6 | 0.01 | ||||||||||||||||||||||||||||||
| 100 | 20 | 35 | 28 | 6 | 19 | 4 | 8 | 8 | 0.02 | ||||||||||||||||||||||||||||||||||
| 147 | 29 | 50.5 | 38 | 3 | 9 | 30 | 6 | 11 | 19 | 9 | 0.07 | ||||||||||||||||||||||||||||||||
| 型号 | A | H | D | h | h1 | h2 | d | d1 | P | K | 参考重量 (kg/pcs) |
|||||||||||||||||||||||||
| 代码 | L | |||||||||||||||||||||||||||||||||||
| (ADC12) XAK96 |
80 | 16 | 29 | 24 | 2 | 5 | 18 | 3 | 6 | 12 | 6 | 0.02 | ||||||||||||||||||||||||
| 100 | 20 | 35 | 28 | 6 | 19 | 4 | 8 | 8 | 0.05 | |||||||||||||||||||||||||||
| 147 | 29 | 50.5 | 38 | 3 | 9 | 30 | 6 | 11 | 19 | 9 | 0.17 | |||||||||||||||||||||||||
| 型号 | 参考重量 (kg/pcs) |
||||||||
| 代码 | L | ||||||||
| XAK81 | 162 | 0.22 | |||||||
-
