型号：
XAM32-A164
复制
型号筛选
型号已生成
重置
代码
参数选型
本体材质
背面形状
表面处理
产品选型
A
图片仅供参考，请以已选的规格为准
暗式拉手 内装型 标准型 内螺纹固定 XAM31-35
品牌名称：
怡合达
条件筛选：
类型 浮球位置固定型
安装方式 内装型
表面处理 镀镍
适用行业 通用
本体材质 ZDC+ABS
固定孔 2螺纹孔
背面形状 平面
种类筛选 暗式拉手
产品型号：
XAM32-A164
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 安装孔 | 背面形状 | 材质 | 表面处理/颜色 | 适用半导体行业 |
| XAM32 | 标准型 | 2内螺纹 | 平面 | ZDC+ABS | 镀镍 | 是 |
| XAM33 | ABS | 黑色 | — | |||
| XAM35 | 半弧形 | ZDC+ABS | 镀铬 | 是 | ||
| XAM65 | 烤漆(银色) | — | ||||
| XAM75 | SUS304+ABS | 抛光 | ||||
| XAM39 | 异形 | ZDC | 镀白青铜 |

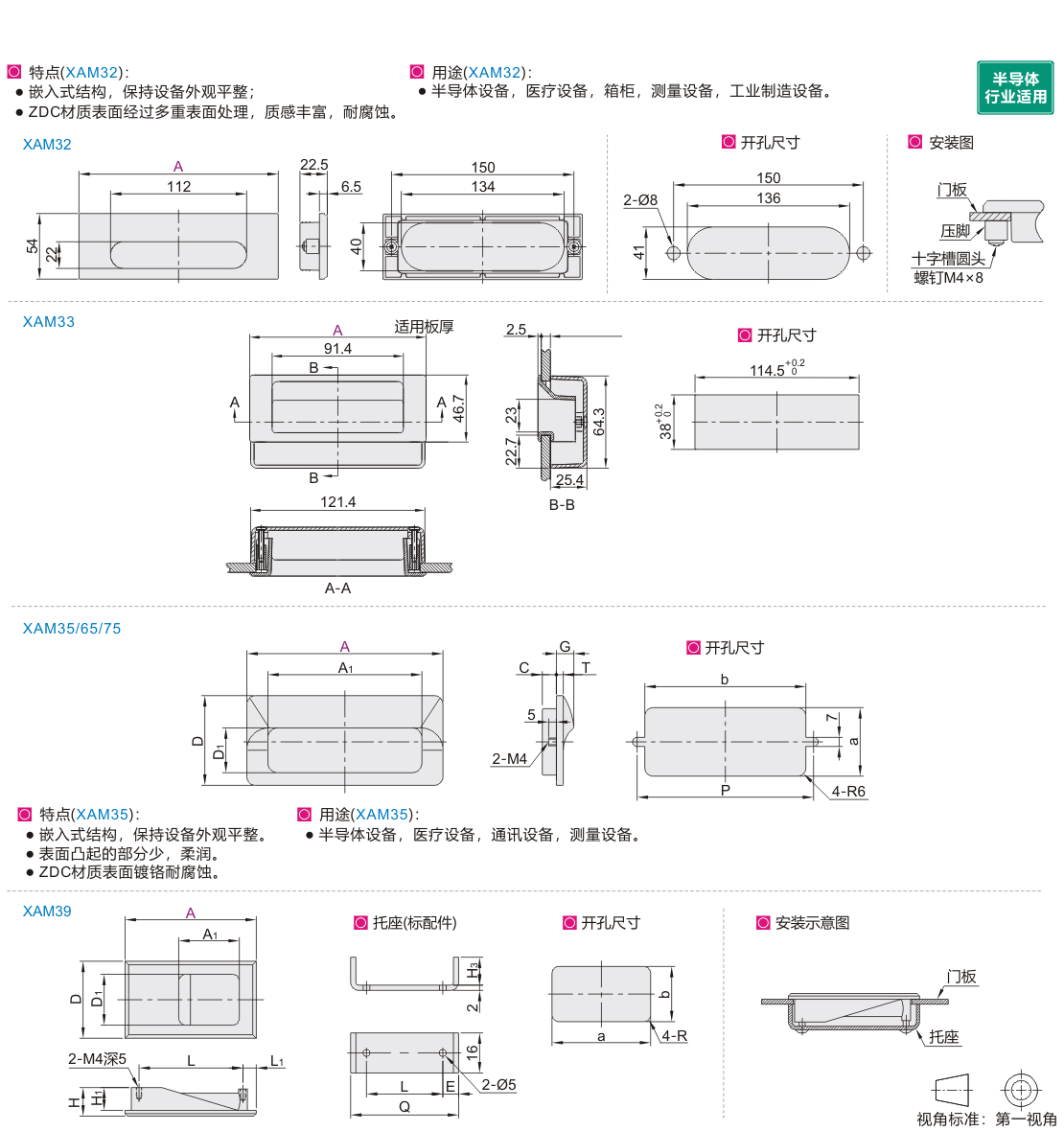

参数图
XAM32
| 型号 |
适用板厚 |
参考重量 ( kg/pcs) |
建议使用螺钉 十字槽圆头自攻螺钉 |
|
| 代码 | A | |||
| XAM32 | 164 | 0.5~3.5 | 0.19 | M4×8 |
XAM33
| 型号 |
适用板厚 |
参考重量 ( kg/pcs) |
|
| 代码 | A | ||
| XAM33 | 123 | 1.0~1.8 | 0.04 |
| 123A | 1.8~3.3 | ||
| 123B | 3.3~4.8 | ||
| 123C | 4.8~6.3 | ||
XAM35、XAM65、XAM75
| 型号 |
A1 |
D |
D1 |
C |
G |
T |
开孔尺寸 |
参考重量 (kg/pcs) |
|||
| 代码 | A | P | a | b | |||||||
| XAM35 XAM65 XAM75 |
110 | 82 | 50 | 23 | 7.5 | 12.5 | 5 | 96 | 36 | 90 | 0.15 |
| 140 | 108 | 64 | 32 | 126 | 48 | 116 | 0.22 | ||||
XAM39
| 型号 |
A1 |
D |
D1 |
H | H1 | L1 |
托座 |
开孔尺寸 |
参考重量 (kg/pcs) |
||||||
| 代码 | A | L | E | Q | H3 | a | b | R | |||||||
| XAM39 | 55 | 31.5 | 40 | 31.5 | 15.5 | 12.5 | 16 | 32 | 7 | 55 | 13.5 | 46 | 35 | 2 | 0.035 |
| 80 | 42 | 50 | 40 | 18 | 14 | 10 | 60 | 10 | 80 | 13.9 | 70 | 44 | 3 | 0.085 | |
-
