        工业级管道配件 法兰 标准：JB/T 81-59 法兰盖

        条件筛选：

        类型 法兰盖
        材质 SUS304
        产品名称 工业级管道配件
        大类 管道配件
        标准 JB/T81-59
        种类筛选 工业法兰

        产品型号：

        XMS11-DN15

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 法兰类型 密封面形式 材质 公称压力 参考标准
            XMS11 法兰盖
            		  突面（RF）
            		 SUS304 PN16 JB/T 81-59
            （国标）
            XMS12 SUS316

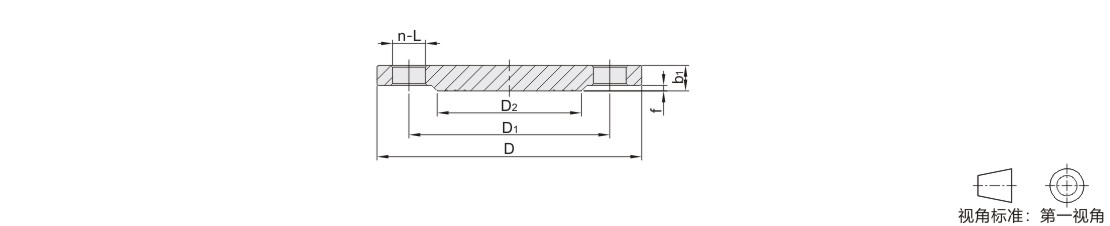

            参数图



            选型表

            型号
            		 法兰外径
            D
            		 连接尺寸
            		 b1
            		 f
            		 D2
            代码 公称尺寸 D1 L   n 适用螺栓
            XMS11
            XMS12            		 DN15 95 65 14   4 M12 12 2 45
            DN20 105 75 55
            DN25 115 85 65
            DN32 135 100 18 M16 78
            DN40 145 110 14 3 85
            DN50 160 125 100
            DN65 180 145 120
            DN80 195 160   8 135
            DN100 215 180 16 155
            DN125 245 210 185
            DN150 280 240 23 M20 18 210
            DN200 335 295   12 20 265
