        怡合达自营 梯形齿同步轮 H型 齿距12.7 医疗型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        材质 铝合金
        表面处理 本色阳极氧化
        带轮槽型（齿距） H（12.7）
        有无法兰 有
        皮带宽度 19.1
        种类筛选 同步轮

        产品型号：

        Y-EAB01-H075-14-A-H-d12

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码
            		 带轮类型
            		 皮带宽度
            		 齿距
            		 材质
            		 表面处理
            带轮 法兰
            Y-EAB01 H075 19.1
            (3/4inch)            		 12.7 铝合金 铝合金 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 H100 25.4
            (1inch)            		 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 H150 38.1
            (1.5inch)            		 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍
            Y-EAB01 H200 50.8
            (2inch)            		 本色阳极氧化
            Y-EAB02 黑色阳极氧化
            Y-EAB03 喷砂镀镍



            外形尺寸公差表

            A/W/L/D尺寸 公差
            3<X≤6 ±0.1
            6<X≤30 ±0.2
            30<X≤120 ±0.3
            120<X≤400 ±0.5



            X为尺寸A/W/L/D。



            齿面跳动

            带轮齿顶圆直径 跳动公差
            O.D.<50 0.05
            O.D.≥50 0.07



            轴孔P·N·C螺孔尺寸表

            轴孔内径
            dH7            		 M 附件
            紧定螺钉
            12 M4 M4×3
            12.7~17 M5 M5×4
            18~30 M6 M6×5
            31~46 M8 M8×6
            47~65 M10 M10×8





            *1 为避免破坏齿的完整 ，因此螺孔选择加工在齿底 ，所以在齿数不能三等分时 ，螺孔会打在相近齿的齿底 ，此时螺孔角度略有偏差 ，非120 °。

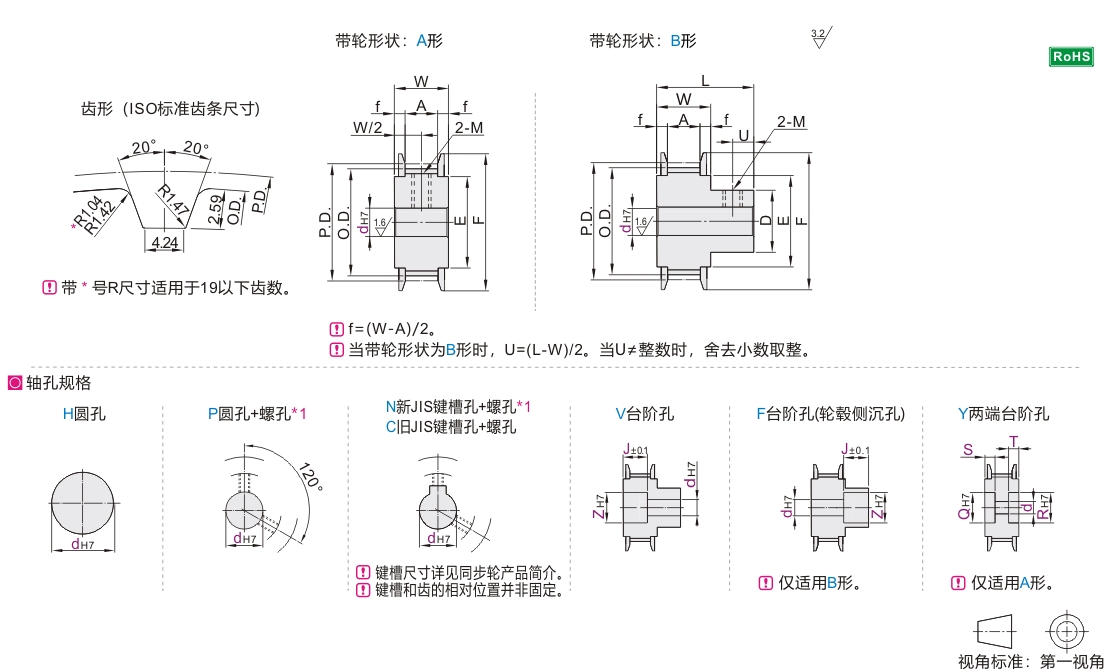

            参数图



            选型表

            型号 带轮
            形状            		 轴孔
            规格            		 轴孔规格dH7(最小单位1) 轴孔V、F 轴孔Y
            (最小单位1)            		 P.D. O.D. D F E 带轮公称
            宽度
            A形 B形 Z(最小单位1) J
            (最小单位0.1)
            代码 齿数 H P N∙C V Y H P N∙C V∙F A形 B形 Q∙R S∙T A W L
            Y-EAB01-H075
            Y-EAB02-H075
            Y-EAB03-H075
            Y-EAB01-H100
            Y-EAB02-H100
            Y-EAB03-H100
            Y-EAB01-H150
            Y-EAB02-H150
            Y-EAB03-H150
            Y-EAB01-H200
            Y-EAB02-H200
            Y-EAB03-H200            		 14 A
            B            		 H
            P
            N
            C
            V
            F
            Y            		 12~41 12~30 12~30 12~39 12~39 12~35 12~29 12~25 12~33 14~41 14~35 A形时
            3.0≤J≤W-3.0
            B形时
            3.0≤J≤L-3.0            		 14~41 3~28
            S+T≤W-3            		 56.6 55.22 39 61 45 皮带宽度19.1
            H075
            A:21
            W:26
            L:41

            皮带宽度25.4
            H100
            A:27
            W:32

            L:47(38~=L:53)
            皮带宽度38.1
            H150
            A:40
            W:45
            L:60(38~=L:65)

            皮带宽度50.8
            H200
            A:54
            W:59
            L:74
            15 12~46 12~34 12~31 12~44 12~44 12~41 12~33 12~29 12~39 14~46 14~41 14~46 60.64 59.27 45 67 50
            16 12~52 12~40 12~36 12~50 12~50 12~44 12~36 12~30 12~42 14~52 14~44 14~52 64.68 63.31 48 70 56
            17 12~56 12~44 12~41 12~54 12~54 12~44 12~36 12~30 12~42 14~56 14~44 14~56 68.72 67.35 80 60
            18 12~56 12~44 12~44 12~54 12~54 12~46 12~38 12~35 12~44 14~56 14~46 14~56 72.77 71.39 50 80 60
            19 14~63 14~49 14~46 14~61 14~61 14~46 14~38 14~35 14~44 16~63 16~46 16~63 76.81 75.44 87 67
            20 14~63 14~50 14~50 14~61 14~61 14~54 14~46 14~38 14~52 16~63 16~54 16~63 80.85 79.48 58 87 67
            21 14~67 14~57 14~50 14~65 14~65 14~54 14~46 14~38 14~52 16~67 16~54 16~67 84.89 83.52 95 75
            22 14~67 14~57 14~50 14~65 14~65 14~54 14~46 14~38 14~52 16~67 16~54 16~67 88.94 87.56 95 75
            24 16~76 16~65 16~55 16~74 16~74 16~54 16~46 16~38 16~52 18~76 18~54 18~76 97.01 95.65 104 84
            25 16~80 16~70 16~55 16~80 16~80 16~59 16~49 16~41 16~57 18~82 18~59 18~82 101.06 99.69 63 111 90
            26 20~84 20~70 20~55 20~82 20~82 20~59 20~49 20~41 20~57 22~84 22~59 22~84 105.11 103.73 111 90
            28 20~85 20~70 20~55 20~83 20~83 20~59 20~49 20~41 20~57 22~94 22~59 22~94 113.19 111.82 123 102
            30 20~85 20~70 20~55 20~83 20~83 20~59 20~49 20~41 20~57 22~95 22~59 22~95 121.28 119.9 127 105
            32 20~85 20~70 20~55 20~83 20~83 20~59 20~49 20~43 20~57 22~95 22~59 22~95 129.36 127.99 135 115
            34 20~85 20~70 20~55 20~83 20~83 20~67 20~57 20~49 20~65 22~95 22~67 22~95 137.45 136.07 71 144 125
            36 20~85 20~70 20~55 20~83 20~83 20~67 20~57 20~49 20~65 22~95 22~67 22~95 145.53 144.16 152 130
            38 20~85 20~70 20~55 20~83 20~83 20~72 20~62 20~55 — 22~95 — 22~95 153.62 152.24 88 165 140
            40 20~85 20~70 20~55 20~83 20~83 20~72 20~62 20~55 22~95 22~95 161.7 160.33 170 150
            42 20~85 20~70 20~55 20~83 20~83 20~72 20~62 20~55 22~95 22~95 169.79 168.41 180 155
            44 20~105 20~70 20~55 20~103 20~105 20~72 20~62 20~55 22~125 22~125 177.87 176.5 190 170
            48 20~105 20~70 20~55 20~103 20~105 20~72 20~62 20~55 22~125 22~125 194.04 192.67 205 180
            50 20~105 20~70 20~55 20~103 20~105 20~72 20~62 20~55 22~125 22~125 202.13 200.76 210 185



            轴孔规格H、V、F、Y时，无螺孔。   带轮类型H075、H200时，齿数不超过36。
            “可选加工”见同步轮产品简介。    孔径13、14、17、21~29、31、32、46~49、51~55不适用轴孔规格C。



            键槽尺寸



            C：旧JIS键槽尺寸表

            dH7
            轴孔径·符号            		 bF7 t公差
            C-d10 4 +0.022
            +0.010            		 1.5 +0.1
            0
            C-d12
            C-d15 5 2
            C-d16
            C-d18
            C-d19
            C-d20
            C-d30 7 +0.028
            +0.013            		 3
            C-d33 10 3.5
            C-d34
            C-d35
            C-d36
            C-d37
            C-d38
            C-d39
            C-d40
            C-d41 12 +0.034
            +0.016
            C-d42
            C-d43
            C-d44
            C-d45
            C-d50



            N：新JIS（B1301）键槽尺寸表

            公称型号 dH7 bJS9 t公差
            N-d8 8 +0.015
            0            		 3 ±0.0125 1.4 +0.1
            0
            N-d10 10
            N-d10K 10 4 ±0.015 1.8
            N-d11 11 +0.018
            0
            N-d12 12
            N-d12.7 12.7 5 2.3
            N-d13 13
            N-d14 14
            N-d15 15
            N-d16 16
            N-d17 17
            N-d18 18 6 2.8
            N-d19 19 +0.021
            0
            N-d20 20
            N-d21 21
            N-d22 22
            N-d23 23 8 ±0.018 3.3 +0.2
            0
            N-d24 24
            N-d25 25
            N-d26 26
            N-d27 27
            N-d28 28
            N-d29 29
            N-d30 30
            N-d31 31 +0.025
            0            		 10
            N-d32 32
            N-d33 33
            N-d34 34
            N-d35 35
            N-d36 36
            N-d37 37
            N-d38 38
            N-d39 39 12 ±0.021 3.3
            N-d40 40
            N-d41 41
            N-d42 42
            N-d43 43
            N-d44 44
            N-d45 45 14 3.8
            N-d46 46
            N-d47 47
            N-d48 48
            N-d49 49
            N-d50 50
            N-d51 51 +0.030
            0            		 16 4.3
            N-d52 52
            N-d53 53
            N-d54 54
            N-d55 55
            N-d56 56
            N-d57 57
            N-d58 58
            N-d59 59 18 4.4
            N-d60 60
            N-d61 61
            N-d62 62
            N-d63 63
            N-d64 64
            N-d65 65
            N-d66 66 20 ±0.025 4.9
            N-d67 67
            N-d68 68
            N-d69 69
            N-d70 70
            N-d71 71
            N-d72 72
            N-d73 73
            N-d74 74
            N-d75 75
            N-d76 76 22 5.4
            N-d77 77
            N-d78 78
            N-d79 79
            N-d80 80
