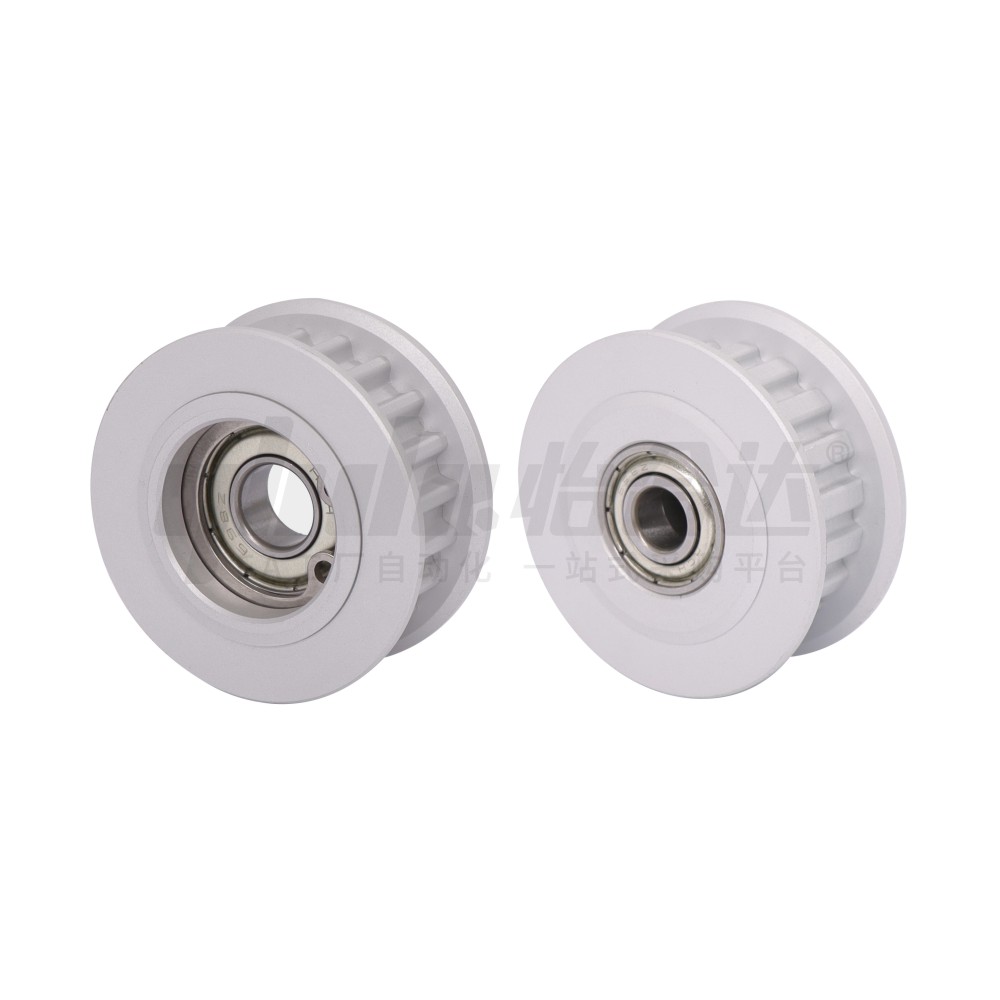

怡合达自营同步轮惰轮单轴承型/中心双轴承型/两侧双轴承型医疗型 /

品牌名称：

怡合达

条件筛选：

性价比标准型

材质铝合金

表面处理本色阳极氧化

轴承数量双轴承

种类筛选同步轮惰轮（带轴承）

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

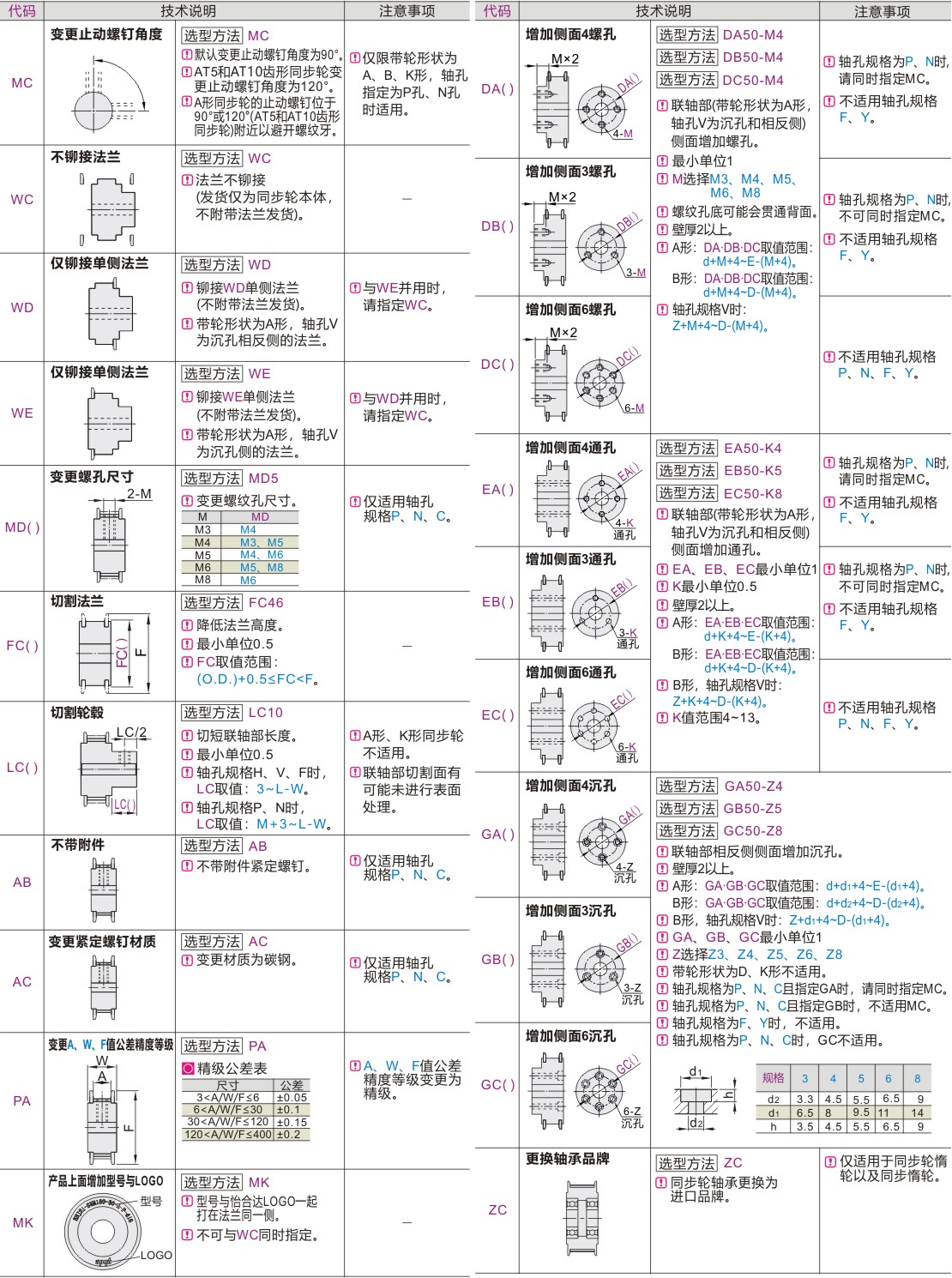

可选加工参数

材质图

参数图

材质图

代码	类型	带轮类型	齿距	材质			表面处理
代码	类型	带轮类型	齿距	本体	法兰	轴承	带轮	法兰
Y-EAE01	单轴承型	MXL	2.032	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化
	单轴承型	XL	5.08
	单轴承型/中心轴承型	L	9.525
	中心轴承型	H	12.7
	单轴承型/中心轴承型	T5	5.0
	单轴承型	T10	10
	单轴承型	S2M	2.0
	单轴承型/中心轴承型	S3M	3.0
	单轴承型/中心轴承型	S5M	5.0
	单轴承型	S8M	8.0
Y-EAE21	双轴承型	MXL	2.032
		XL	5.08
		L	9.525
		H	12.7
		T5	5.0
		T10	10
		S2M	2.0
		S3M	3.0
		S5M	5.0
		S8M	8.0

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

外形尺寸公差表

A/W尺寸	公差
3 <X≤6	±0.1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

X为尺寸A/W。

齿面跳动

带轮齿顶圆直径	跳动公差
O.D.<50	0.05
O.D.≥50	0.07

参数图

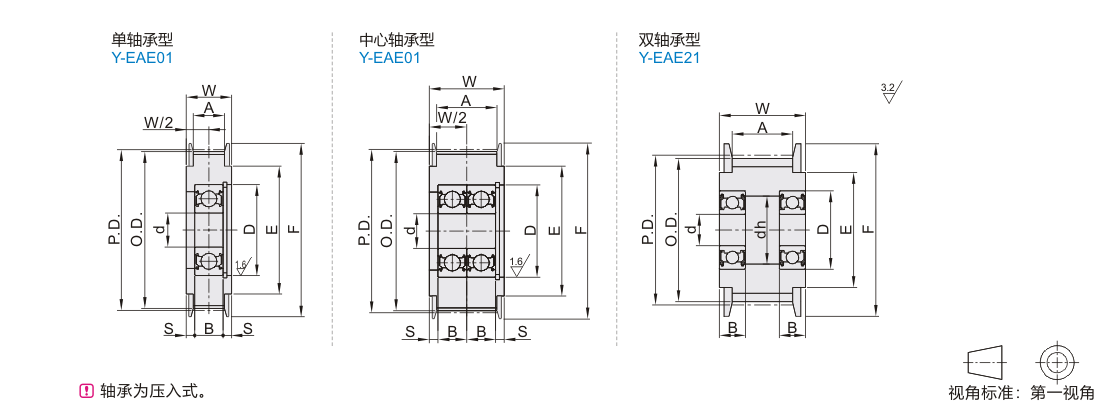

MXL

单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE01	20	MXL019	12.94	12.43	18	11	6	10	3	BAF693ZZ×1	3	8	4
	22	MXL019	14.23	13.72
	24	MXL019	15.52	15.02	20	13
	30	MXL019	19.40	18.90	25	16				BAF695ZZ×1	5	13
	36	MXL019	23.29	22.78	28	18
	40	MXL019	25.87	25.36	30	20	6	10	2.5	BAF696ZZ×1	6	15	5
		MXL025					7.5	11.5	3.25
		MXL037					11	15	5
	50	MXL019	32.34	31.84	35	25	6	10	2	BAF698ZZ×1	8	19	6
		MXL025					7.5	11.5	2.75
		MXL037					11	15	4.5
	60	MXL019	38.81	38.30	44	32	6	10	2	BAY6900ZZ×1	10	22
		MXL025					7.5	11.5	2.75
		MXL037					11	15	4.5

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE21	16	MXL019	10.35	9.84	14	8	6	10	5	BAF673ZZ×2	3	6	2.5
	20		12.94	12.43	18	11
	22	MXL025	14.23	13.72	18	11	7.5	11.5	5	BAF673ZZ×2	3	6	2.5
		MXL037					11	15
		MXL050					14	18
	24	MXL025	15.52	15.02	20	13	7.5	11.5	6	BAF674ZZ×2	4	7	2.5
		MXL037					11	15
		MXL050					14	18
	30	MXL019	19.40	18.90	25	16	6	10	6	BAF674ZZ×2	4	7	2.5
	36	MXL025	23.29	22.78	28	18	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15
		MXL050					14	18
	40	MXL025	25.87	25.36	30	20	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15	13	BAF696ZZ×2	6	15	5
		MXL050					14	18
	50	MXL025	32.34	31.84	35	25	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15	16	BAF698ZZ×2	8	19	6
		MXL050					14	18
	60	MXL025	38.81	38.3	44	32	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15	19	BAY6900ZZ×2	10	22	6
		MXL050					14	18

XL型

单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE01	18	XL025	29.11	28.6	36	24	7.5	12.5	3.25	BAF626ZZ×1	6	19	6
		XL031					9	14	4
		XL037					11	16	5
	20	XL025	32.34	31.83	40	27	7.5	12.5	3.25	BAF626ZZ×1	6	19	6
		XL031					9	14	4
		XL037					11	16	5
	22	XL025	35.57	35.07	45	30	7.5	12.5	2.25	BAF628ZZ×1	8	24	8
		XL031					9	14	3
		XL037					11	16	4
		XL050					14	19	5.5
	25	XL025	40.43	39.92	48	35	7.5	12.5	2.25	BAY6000ZZ×1	10	26	8
		XL031					9	14	3
		XL037					11	16	4
		XL050					14	19	5.5
	28	XL025	45.28	44.77	55	40	7.5	12.5	2.25	BAY6000ZZ×1	10	26	8
		XL031					9	14	2.5	BAY6200ZZ×1	10	30	9
	30	XL025	48.51	48	55	40	7.5	12.5	2.25	BAY6000ZZ×1	10	26	8
		XL031					9	14	2.5	BAY6200ZZ×1	10	30	9
		XL037					11	16	3.5
		XL050					14	19	5
	36	XL025	58.21	57.7	67	50	7.5	12.5	2.25	BAY6001ZZ×1	12	28	8
		XL031					9	14	2	BAY6201ZZ×1	12	32	10
		XL037					11	16	3
		XL050					14	19	4.5

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE21	16	XL025	25.87	25.36	32	20	7.5	12.5	11	BAF695ZZ×2	5	13	4
		XL031					9	14
		XL037					11	16
		XL050					14	19
	18	XL037	29.11	28.6	36	24	11	16	13	BAF696ZZ×2	6	15	5
		XL050					14	19
	20	XL037	32.34	31.83	40	27	11	16	16	BAF698ZZ×2	8	19	6
		XL050					14	19
	22	XL037	35.57	35.07	45	30	11	16	16	BAF698ZZ×2	8	19	6
		XL050					14	19
	25	XL037	40.43	39.92	48	35	11	16	19	BAY6900ZZ×2	10	22	6
		XL050					14	19
	28	XL037	45.28	44.77	55	40	11	16	19	BAY6900ZZ×2	10	22	6
		XL050					14	19	25	BAY6001ZZ×2	12	28	8
	30	XL037	48.51	48	55	40	11	16	19	BAY6900ZZ×2	10	22	6
		XL050					14	19	25	BAY6001ZZ×2	12	28	8
	36	XL037	58.21	57.7	67	50	11	16	19	BAY6900ZZ×2	10	22	6
		XL050					14	19	25	BAY6001ZZ×2	12	28	8

L型

单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE01	16	L050	48.51	47.75	55	40	14	19	5	BAY6200ZZ×1	10	30	9
		L075					21	26	8.5
	18	L050	54.57	53.81	61	45	14	19	4.5	BAY6201ZZ×1	12	32	10
		L075					21	26	8
		L100					27	32	6	BAY6201ZZ×2
	20	L050	60.64	59.88	67	50	14	19	4.5	BAY6201ZZ×1	12	32	10
		L075					21	26	8
		L100					27	32	6	BAY6201ZZ×2
	22	L050	66.7	65.94	80	60	14	19	4	BAY6202ZZ×1	15	35	11
		L075					21	26	7.5
	30	L050	90.96	90.2	99	80	14	19	4	BAY6202ZZ×1	15	35	11
		L075					21	26	7.5

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE21	14	L050	42.45	41.68	48	35	14	19	16	BAF698ZZ×2	8	19	6
		L075					21	26
		L100					27	32
		L150					40	45
	15	L050	45.48	44.72	48	35	14	19	16	BAF698ZZ×2	8	19	6
		L075					21	26
		L100					27	32
		L150					40	45
	16	L050	48.51	47.75	55	40	14	19	19	BAY6900ZZ×2	10	22	6
		L075					21	26
		L100					27	32
		L150					40	45
	18	L050	54.57	53.81	61	45	14	19	25	BAY6001ZZ×2	12	28	8
		L075					21	26
		L100					27	32
		L150					40	45
	20	L075	60.64	59.88	67	50	21	26	29	BAY6002ZZ×2	15	32	9
		L100					27	32
		L150					40	45
	22	L075	66.7	65.94	80	60	21	26	29	BAY6002ZZ×2	15	32	9
		L100					27	32	37	BAY6004ZZ×2	20	42	12
		L150					40	45
	30	L050	90.96	90.20	99	80	14	19	22	BAY6901ZZ×2	12	24	6
		L075					21	26	29	BAY6002ZZ×2	15	32	9
		L100					27	32	37	BAY6004ZZ×2	20	42	12
		L150					40	45

H型

中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE01	14	H075	56.6	55.22	61	45	21	26	3	BAY6201ZZ×2	12	32	10
		H100					27	32	6
		H150					40	45	11.5	BAY6202ZZ×2	15	35	11
		H200					54	59	18.5
	16	H075	64.68	63.31	70	56	21	26	3	BAY6201ZZ×2	12	32	10
		H100					27	32	6
		H150					40	45	11.5	BAY6202ZZ×2	15	35	11
		H200					54	59	18.5
	18	H075	72.77	71.39	80	60	21	26	4	BAY6002ZZ×2	15	32	9
	20	H075	80.85	79.48	87	67
	22	H075	88.94	87.56	95	75
	24	H075	97.02	95.65	104	84
	25	H075	101.1	99.69	111	90
	28	H075	113.2	111.8	123	102

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE21	14	H075	56.6	55.22	61	45	21	26	27	BAY6201ZZ×2	12	32	10
		H100					27	32
		H150					40	45	30	BAY6202ZZ×2	15	35	11
		H200					54	59
	15	H075	60.64	59.27	67	50	21	26	27	BAY6201ZZ×2	12	32	10
		H100					27	32
		H150					40	45	30	BAY6202ZZ×2	15	35	11
		H200					54	59
	16A	H075	64.68	63.31	70	56	21	26	27	BAY6201ZZ×2	12	32	10
		H100					27	32	25	BAY6001ZZ×2		28	8
		H150					40	45
		H200					54	59	27	BAY6201ZZ×2		32	10
	16	H100	64.68	63.31	70	56	27	32	29	BAY6002ZZ×2	15	32	9
		H150					40	45
		H200					54	59	30	BAY6202ZZ×2		35	11
	18	H100	72.77	71.39	80	60	27	32	37	BAY6004ZZ×2	20	42	12
		H150					40	45
		H200					54	59	41	BAY6204ZZ×2		47	14
	20	H100	80.85	79.48	87	67	27	32	37	BAY6004ZZ×2	20	42	12
		H150					40	45	41	BAY6204ZZ×2		47	14
		H200					54	59
	22	H100	88.94	87.56	95	75	27	32	37	BAY6004ZZ×2	20	42	12
		H150					40	45	41	BAY6204ZZ×2		47	14
		H200					54	59
	24	H100	97.02	95.65	104	84	27	32	42	BAY6005ZZ×2	25	47	12
		H150					40	45	46	BAY6205ZZ×2		52	15
		H200					54	59
	25	H100	101.1	99.69	111	90	27	32	42	BAY6005ZZ×2	25	47	12
		H150					40	45	46	BAY6205ZZ×2		52	15
		H200					54	59
	28	H100	113.2	111.8	123	102	27	32	42	BAY6005ZZ×2	25	47	12
		H150					40	45	56	BAY6206ZZ×2	30	62	16
		H200					54	59

T5型

单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE01	18	T5100	28.65	27.8	33	22	11	16	5	BAF698ZZ×1	8	19	6
	20	T5100	31.83	31	36	24	11	16	5	BAF698ZZ×1	8	19	6
		T5150					17	22	5	BAF698ZZ×2
	22	T5100	35.01	34.25	40	27	11	16	5	BAY6900ZZ×1	10	22	6
	24	T5100	38.2	37.4	45	30			4	BAY6000ZZ×1	10	26	8
	25	T5100	39.79	39	45	30
	28	T5100	44.56	43.75	48	35	11	16	3.5	BAY6200ZZ×1	10	30	9
		T5150					17	22	6.5
	30	T5100	47.75	46.95	52	36	11	16	3	BAY6201ZZ×1	12	32	10
		T5150					17	22	6

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE21	18	T5100	28.65	27.8	33	22	11	16	13	BAF696ZZ×2	6	15	5
		T5150					17	22
		T5200					22	27	16	BAF698ZZ×2	8	19	6
		T5250					27	32
	20	T5100	31.83	31	36	24	11	16	16	BAF698ZZ×2	8	19	6
		T5150					17	22
		T5200					22	27
		T5250					27	32
	22	T5150	35.01	34.25	40	27	17	22	19	BAY6900ZZ×2	10	22	6
		T5200					22	27
		T5250					27	32
	24	T5100	38.2	37.4	45	30	11	16	19	BAY6900ZZ×2	10	22	6
		T5150					17	22
		T5200					22	27	23	BAY6000ZZ×2		26	8
		T5250					27	32
	25	T5150	39.79	39	45	30	17	22	23	BAY6000ZZ×2	10	26	8
		T5200					22	27
		T5250					27	32
	28	T5150	44.56	43.75	48	35	17	22	25	BAY6200ZZ×2	10	30	9
		T5200					22	27
		T5250					27	32
	30	T5150	47.75	46.95	52	36	17	22	25	BAY6001ZZ×2	12	28	8
		T5200					22	27	27	BAY6201ZZ×2		32	10
		T5250					27	32

T10型

单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
Y-EAE01	16	T10150	50.93	49.05	58	40	17	22	6	BAY6201ZZ×1	12	32	10
	18		57.3	55.45	61	45	17	22	6	BAY6201ZZ×1	12	32	10
	20		63.66	61.8	67	50	17	22	6	BAY6201ZZ×1	12	32	10
	22		70.03	68.15	80	60	17	22	5.5	BAY6202ZZ×1	15	35	11
	24		76.39	74.55	87	67	17	22	5.5	BAY6202ZZ×1	15	35	11
	26		82.76	80.9	87	67	17	22	5.5	BAY6202ZZ×1	15	35	11

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE21	16	T10200	50.93	49.05	58	40	22	27	25	BAY6001ZZ×2	12	28	8
		T10250					27	32
		T10300					32	37	27	BAY6201ZZ×2		32	10
	18	T10200	57.3	55.45	61	45	22	27	29	BAY6002ZZ×2	15	32	9
		T10250					27	32	30	BAY6202ZZ×2		35	11
		T10300					32	37
	20	T10200	63.66	61.8	67	50	22	27	29	BAY6002ZZ×2	15	32	9
		T10250					27	32	30	BAY6202ZZ×2		35	11
		T10300					32	37
	22	T10200	70.03	68.15	80	60	22	27	37	BAY6004ZZ×2	20	42	12
		T10250					27	32
		T10300					32	37	41	BAY6204ZZ×2		47	14
	24	T10200	76.39	74.55	87	67	22	27	37	BAY6004ZZ×2	20	42	12
		T10250					27	32	41	BAY6204ZZ×2		47	14
		T10300					32	37
	26	T10200	82.76	80.9	87	67	22	27	37	BAY6004ZZ×2	20	42	12
		T10250					27	32	41	BAY6204ZZ×2		47	14
		T10300					32	37

S2M型

单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE01	40	S2M040	25.46	24.96	30	20	5	9	2.5	BAF695ZZ×1	5	13	4
		S2M060					7	11	3	BAF696ZZ×1	6	15	5
		S2M100					11	15	5
	48	S2M040	30.56	30.05	35	25	5	9	2	BAF696ZZ×1	6	15	5
		S2M060					7	11	3
	50	S2M040	31.83	31.32	35	25	5	9	2	BAF696ZZ×1	6	15	5
		S2M060					7	11	2.5	BAF698ZZ×1	8	19	6
	60	S2M040	38.20	37.69	44	32	5	9	1.5	BAY6900ZZ×1	10	22	6
		S2M060					7	11	2.5

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE21	20	S2M040	12.73	12.22	16	10	5	9	5	BAF673ZZ×2	3	6	2.5
		S2M060					7	11
		S2M100					11	15	6	BAF674ZZ×2	4	7
	30	S2M040	19.01	18.59	22	14	5	9	5	BAF673ZZ×2	3	6	2.5
		S2M060					7	11
		S2M100					11	15	6	BAF674ZZ×2	4	7
	32	S2M040	20.37	19.86	25	16	5	9	5	BAF673ZZ×2	3	6	2.5
		S2M060					7	11
		S2M100					11	15	9	BAF694ZZ×2	4	11	4
	36	S2M040	22.92	22.41	28	18	5	9	6	BAF674ZZ×2	4	7	2.5
		S2M060					7	11
		S2M100					11	15	11	BAF695ZZ×2	5	13	4
	40	S2M040	25.46	24.96	30	20	5	9	6	BAF674ZZ×2	4	7	2.5
		S2M060					7	11	11	BAF695ZZ×2	5	13	4
		S2M100					11	15	13	BAF696ZZ×2	6	15	5
	48	S2M100	30.56	30.05	35	25	11	15	16	BAF698ZZ×2	8	19	6
	50	S2M100	31.83	31.32	35	25	11	15	16	BAF698ZZ×2	8	19	6
	60	S2M100	38.2	37.69	44	32	11	15	16	BAF698ZZ×2	8	19	6

S3M型

单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
Y-EAE01	20	S3M060	19.1	18.34	22	14	7	11	3	BAF685ZZ×1	5	11	5
	20	S3M100	19.1	18.34	22	14	11	15	2.5	BAF685ZZ×2	5	11	5
	24	S3M060	22.92	22.16	25	16	7	11	3.5	BAF695ZZ×1	5	13	4
	24	S3M100	22.92	22.16	25	16	11	15	3.5	BAF695ZZ×2	5	13	4
	25	S3M060	23.87	23.11	28	18	7	11	3.5	BAF695ZZ×1	5	13	4
	26	S3M060	24.83	24.07	28	18	7	11	3	BAF696ZZ×1	6	15	5
	28	S3M060	26.74	25.98	30	20	7	11	3	BAF696ZZ×1	6	15	5
	30	S3M060	28.65	27.89	32	23	7	11	3	BAF696ZZ×1	6	15	5
	30	S3M100	28.65	27.89	32	23	11	15	4.5	BAF626ZZ×1	6	19	6
	32	S3M060	30.56	29.8	35	25	7	11	2.5	BAF698ZZ×1	8	19	6
	32	S3M100	30.56	29.8	35	25	11	15	4.5	BAF698ZZ×1	8	19	6
	36	S3M060	34.38	33.62	40	28	7	11	2.5	BAF698ZZ×1	8	19	6
	40	S3M060	38.2	37.44	44	32	7	11	2.5	BAY6900ZZ×1	10	22	6
	44	S3M060	42.02	41.25	48	36	7	11	2.5	BAY6900ZZ×1	10	22	6
	48	S3M060	45.84	45.07	50	38	7	11	2.5	BAY6900ZZ×1	10	22	6
	50	S3M060	47.75	46.98	52	40	7	11	2.5	BAY6900ZZ×1	10	22	6
	60	S3M060	57.3	56.53	61	46	7	11	2.5	BAY6900ZZ×1	10	22	6

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE21	20	S3M060	19.1	18.34	22	14	7	11	5	BAF673ZZ×2	3	6	2.5
		S3M100					11	15	6	BAF674ZZ×2	4	7
		S3M150					17	21	9	BAF685ZZ×2	5	11	5
	24	S3M060	22.92	22.16	25	16	7	11	11	BAF695ZZ×2	5	13	4
		S3M100					11	15
		S3M150					17	21
	25	S3M100	23.87	23.11	28	18	11	15	13	BAF696ZZ×2	6	15	5
		S3M150					17	21
	26	S3M100	24.83	24.07	28	18	11	15	13	BAF696ZZ×2	6	15	5
		S3M150					17	21
	28	S3M100	26.74	25.98	30	20	11	15	13	BAF696ZZ×2	6	15	5
		S3M150					17	21
	30	S3M100	28.65	27.89	32	23	11	15	13	BAF696ZZ×2	6	15	5
		S3M150					17	21
	32	S3M100	30.56	29.8	35	25	11	15	17	BAF698ZZ×2	8	19	6
		S3M150					17	21
	36	S3M100	34.38	33.62	40	28	11	15	20	BAY6900ZZ×2	10	22	6
		S3M150					17	21
	40	S3M100	38.2	37.44	44	32	11	15	20	BAY6900ZZ×2	10	22	6
		S3M150					17	21
	44	S3M100	42.02	41.25	48	36	11	15	20	BAY6900ZZ×2	10	22	6
		S3M150					17	21
	48	S3M100	45.84	45.07	50	38	11	15	20	BAY6900ZZ×2	10	22	6
		S3M150					17	21
	50	S3M100	47.75	46.98	52	40	11	15	20	BAY6900ZZ×2	10	22	6
		S3M150					17	21
	60	S3M100	57.3	56.53	61	46	11	15	20	BAY6900ZZ×2	10	22	6
		S3M150					17	21	25	BAY6001ZZ×2	12	28	8

S5M型

单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE01	16	S5M100	25.46	24.50	32	20	11	16	5	BAF606ZZ×1	6	17	6
	18		28.65	27.69	33	22				BAF698ZZ×1	8	19	6
	20	S5M100	31.83	30.87	36	24	11	16		BAF698ZZ×1	8	19	6
		S5M150					17	22		BAF698ZZ×2
	22	S5M100	35.01	34.05	40	27	11	16	4	BAF628ZZ×1	8	24	8
		S5M150					17	22	3	BAF628ZZ×2
	24	S5M100	38.20	37.24	45	30	11	16	4	BAY6000ZZ×1	10	26	8
		S5M150					17	22	3	BAY6000ZZ×2
	25	S5M100	39.79	38.83	45	30	11	16	4	BAY6000ZZ×1	10	26	8
		S5M150					17	22	3	BAY6000ZZ×2
	26	S5M100	41.38	40.42	48	35	11	16	3.5	BAY6200ZZ×1	10	30	9
	28	S5M100	44.56	43.60	48	35	11	16		BAY6200ZZ×1	10	30	9
		S5M150					17	22	6.5
	30	S5M100	47.75	46.79	52	36	11	16	3	BAY6201ZZ×1	12	32	10
		S5M150					17	22	6
	32	S5M100	50.93	49.97	55	40	11	16	3	BAY6201ZZ×1	12	32	10
		S5M150					17	22		BAY6000ZZ×2	10	26	8
	36	S5M100	57.30	56.34	61	45	11	16		BAY6201ZZ×1	12	32	10
	40		63.66	62.70	67	50				BAY6201ZZ×1	12	32	10

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE21	16	S5M150	25.46	24.5	32	20	17	22	15	BAF606ZZ×2	6	17	6
		S5M250					27	32
	18	S5M150	28.65	27.69	33	22	17	22	17	BAF698ZZ×2	8	19	6
		S5M250					27	32
	20	S5M150	31.83	30.87	36	24	17	22	17	BAF698ZZ×2	8	19	6
		S5M250					27	32
	22	S5M150	35.01	34.05	40	27	17	22	20	BAF608ZZ×2	8	22	7
		S5M250					27	32
	24	S5M150	38.2	37.24	45	30	17	22	20	BAF608ZZ×2	8	22	7
		S5M250					27	32
	25	S5M100	39.79	38.83	45	30	11	16	17	BAF698ZZ×2	8	19	6
		S5M150					17	22
		S5M250					27	32	20	BAF608ZZ×2		22	7
	25A	S5M100	39.79	38.83	45	30	11	16	13	BAF696ZZ×2	6	15	5
		S5M150					17	22
		S5M250					27	32	15	BAF606ZZ×2		17	6
	26	S5M150	41.38	40.42	48	35	17	22	25	BAY6200ZZ×2	10	30	9
		S5M250					27	32
	28	S5M100	44.56	43.6	48	35	11	16	20	BAY6900ZZ×2	10	22	6
		S5M150					17	22
		S5M250					27	32	25	BAY6200ZZ×2		30	9
	30	S5M150	47.75	46.79	52	36	17	22	25	BAY6001ZZ×2	12	28	8
		S5M250					27	32	27	BAY6201ZZ×2		32	10
	32	S5M150	50.93	49.97	55	40	17	22	25	BAY6001ZZ×2	12	28	8
		S5M250					27	32	27	BAY6201ZZ×2		32	10
	36	S5M150	57.3	56.34	61	45	17	22	29	BAY6002ZZ×2	15	32	9
		S5M250					27	32	30	BAY6202ZZ×2		35	11
	40	S5M150	63.66	62.7	67	50	17	22	29	BAY6002ZZ×2	15	32	9
		S5M250					27	32	30	BAY6202ZZ×2		35	11

S8M型

单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
Y-EAE01	20	S8M150	50.93	49.56	58	40	17	22	6	BAY6201ZZ×1	12	32	10
	20	S8M250	50.93	49.56	58	40	28	33	5.5	BAY6202ZZ×2	15	35	11
	22	S8M150	56.02	54.65	61	45	17	22	6	BAY6201ZZ×1	12	32	10
	24	S8M150	61.12	59.74	67	50	17	22	6	BAY6201ZZ×1	12	32	10
		S8M250					28	33	6.5	BAY6201ZZ×2	12	32	10
		S8M300					33	38	8	BAY6202ZZ×2	15	35	11
		S8M400					44	49	13.5	BAY6202ZZ×2	15	35	11
	25	S8M150	63.66	62.29	70	56	17	22	5.5	BAY6202ZZ×1	15	35	11
	26	S8M150	66.21	64.84	74	58	17	22	5.5	BAY6202ZZ×1	15	35	11
	28	S8M150	71.30	69.93	80	60	17	22	5.5	BAY6202ZZ×1	15	35	11
	30	S8M150	76.39	75.02	87	67	17	22	5.5	BAY6202ZZ×1	15	35	11
		S8M250					28	33	5.5	BAY6202ZZ×2	15	35	11
		S8M300					33	38	5	BAY6204ZZ×2	20	47	14
		S8M400					44	49	10.5	BAY6204ZZ×2	20	47	14
	32	S8M150	81.49	80.12	87	67	17	22	4	BAY6204ZZ×1	20	47	14
	34	S8M150	86.58	85.21	95	75	17	22	4	BAY6204ZZ×1	20	47	14
	40	S8M150	101.86	100.49	111	90	17	22	3.5	BAY6205ZZ×1	25	52	15

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型								轴承型号×数量	d	D	B
Y-EAE21	22	S8M250	56.02	54.65	61	45	28	33	27	BAY6201ZZ×2	12	32	10
		S8M300					33	38
		S8M400					44	49
	24	S8M250	61.12	59.74	67	50	28	33	27	BAY6201ZZ×2	12	32	10
		S8M300					33	38
		S8M400					44	49
	25	S8M250	63.66	62.29	70	56	28	33	27	BAY6201ZZ×2	12	32	10
		S8M300					33	38
		S8M400					44	49
	26	S8M150	66.21	64.84	74	58	17	22	25	BAY6001ZZ×2	12	28	8
		S8M250					28	33
		S8M300					33	38	27	BAY6201ZZ×2		32	10
		S8M400					44	49
	28	S8M250	71.3	69.93	80	60	28	33	30	BAY6202ZZ×2	15	35	11
		S8M300					33	38
		S8M400					44	49
	30A	S8M150	76.39	75.02	87	67	17	22	29	BAY6002ZZ×2	15	32	9
		S8M250					28	33
		S8M300					33	38	30	BAY6202ZZ×2		35	11
		S8M400					44	49
	30	S8M250	76.39	75.02	87	67	28	33	37	BAY6004ZZ×2	20	42	12
		S8M300					33	38	41	BAY6204ZZ×2		47	14
		S8M400					44	49
	32	S8M250	81.49	80.12	87	67	28	33	41	BAY6204ZZ×2	20	47	14
		S8M300					33	38
		S8M400					44	49
	34	S8M250	86.58	85.21	95	75	28	33	41	BAY6204ZZ×2	20	47	14
		S8M300					33	38
		S8M400					44	49
	40	S8M250	101.9	100.5	111	90	28	33	43	BAY6005ZZ×2	25	47	12
		S8M300					33	38	47	BAY6205ZZ×2		52	15
		S8M400					44	49

客服
购物车
0
公众号

微信公众号

订单/资讯随手掌握

微信技术交流服务群

扫码添加进群
浏览记录
问题反馈
置顶

Copyright © 2010-2026 东莞怡合达自动化股份有限公司版权所有粤ICP备14032684号

营业执照: 91441900566614589Q

网络举报APP下载中心

网络举报APP下载中心

中国互联网举报中心

中国互联网举报中心
