医疗 导向轴 一端内螺纹型 带扳手槽型 D公差f8
品牌名称：
怡合达
条件筛选：
类型 无台阶
材质 S45C
表面处理 镀硬铬
精度等级 普通级
轴公差 f8
轴端形状 一端内螺纹型
轴身加工 轴身不加工
种类筛选 实心导向轴
产品型号：
Y-FCC11-D6-L15-M3
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号：
Y-FCC11-D6-L15-M3
复制
型号筛选
可选加工（可选）
型号已生成
重置
代码
参数选型
材质
轴身加工
产品选型
轴径D(mm)
长度L(mm)
15~600
/1
内螺纹M(mm)
规格参数
3D预览
可选加工
产品简介
材质图
参数图
材质图
| 标准型 | 带扳手槽型 | 精度等级 |
D公差 | 材质 |
硬度 |
表面处理 |
|
| 国标 | 相当 | ||||||
| Y-FCC11 | Y-FCD11 | 普通级 | f8 | 45 | S45C | — | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ |
| Y-FCC14 | Y-FCD14 | 0Cr18Ni9 | SUS304 | ||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

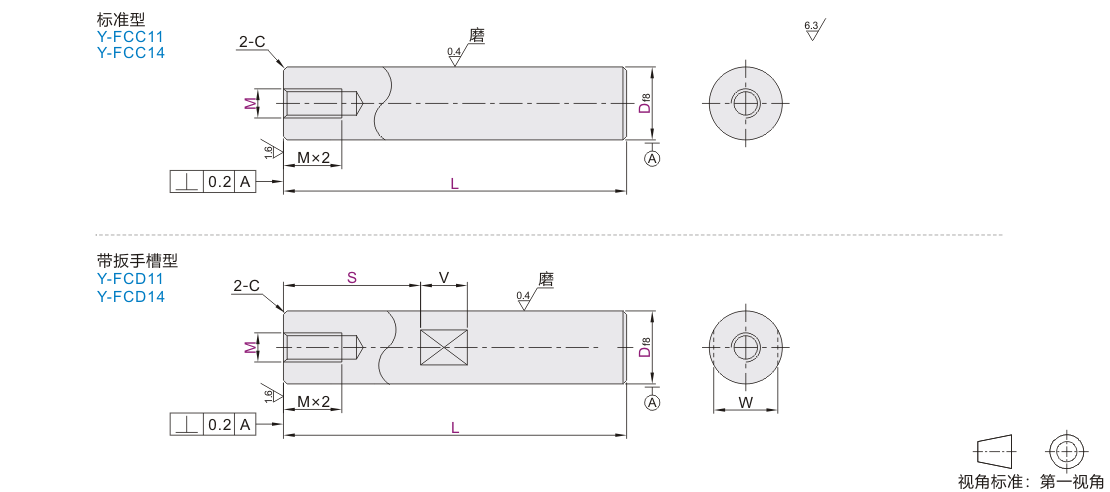

参数图
标准型
| 型号 |
L 最小单位1 |
M 选择 |
C |
||
| 代码 | Df8 | ||||
| (D公差f8) Y-FCC11 Y-FCC14 |
6 | -0.010 -0.028 |
15~600 | 3 | 0.5 |
| 8 | -0.013 -0.035 |
15~800 | 3 4 5 | ||
| 10 | 3 4 5 6 | ||||
| 12 | -0.016 -0.043 |
15~1000 |
4 5 6 8 | ||
| 13 | 4 5 6 8 | ||||
| 15 | 20~1000 | 4 5 6 8 10 | |||
| 16 | 20~1200 | 4 5 6 8 10 | |||
| 18 | 25~1200 | 4 5 6 8 10 12 | |||
| 20 | -0.020 -0.053 |
4 5 6 8 10 12 | 1.0 | ||
| 25 | 4 5 6 8 10 12 16 | ||||
| 30 | 30~1500 | 4 5 6 8 10 12 16 20 | |||
| 35 | -0.025 -0.064 |
8 10 12 16 20 24 | |||
| 40 | 40~1500 | 10 12 16 20 24 30 | |||
| 50 | 60~1500 | 12 16 20 24 30 | |||
带扳手槽型
| 型号 |
L 最小单位1 |
M 选择 |
扳手槽尺寸 |
C |
||||
| 代码 | Df8 | S | W | V | ||||
| (D公差f8) Y-FCD11 Y-FCD14 |
6 | -0.010 -0.028 |
15~600 | 3 | 根据使用要求 指定S尺寸 最小单位1 扳手槽尺寸参 阅导向轴产品简介 |
5 | 8 | 0.5 |
| 8 | -0.013 -0.035 |
15~800 | 3 4 5 | 7 | ||||
| 10 | 3 4 5 6 | 8 | ||||||
| 12 | -0.016 -0.043 |
15~1000 | 4 5 6 8 | 10 | 10 | |||
| 13 | 20~1000 | 4 5 6 8 | 11 | |||||
| 15 | 4 5 6 8 10 | 13 | ||||||
| 16 | 25~1200 | 4 5 6 8 10 | 14 | |||||
| 18 | 4 5 6 8 10 12 | 16 | ||||||
| 20 | -0.020 -0.053 |
4 5 6 8 10 12 | 17 | 1.0 | ||||
| 25 | 30~1200 | 4 5 6 8 10 12 16 | 22 | |||||
| 30 | 30~1500 | 6 8 10 12 16 20 | 27 | 15 | ||||
| 35 | -0.025 -0.064 |
8 10 12 16 20 24 | 30 | |||||
| 40 | 40~1500 | 10 12 16 20 24 30 | 36 | 20 | ||||
| 50 | 60~1500 | 12 16 20 24 30 | 41 | |||||
-
