      型号：

      Y-GVD01-d6

      复制

      型号筛选

      型号已生成

      重置

      代码

      参数选型

      直线轴承形状

      产品选型

      内径d(mm)

      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        医疗 带法兰直线轴承 引导式 单衬型 SUJ2材质 无电解镀镍处理

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        密封圈材质 丁腈橡胶
        结构 引导式
        保持架材质 树脂
        直线轴承形状 圆法兰型
        直线轴承材质 SUJ2
        直线轴承样式 单衬
        直线轴承表面处理 无电解镀镍
        种类筛选 直线轴承

        产品型号：

        Y-GVD01-d6

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 轴套 滚珠 保持架
          材质          		 密封圈
          材质          		 使用
          环境温度
          材质 硬度 表面处理 材质
          国标 相当 国标 相当
          Y-GVD01 单衬型 圆法兰型 GCr15 SUJ2 56HRC~ 无电解镀镍 GCr15 SUJ2 树脂 丁腈橡胶 -15～80°C
          Y-GVD11 方法兰型
          Y-GVD21 对边法兰型



           保持架材质树脂相当于DURACON M90。

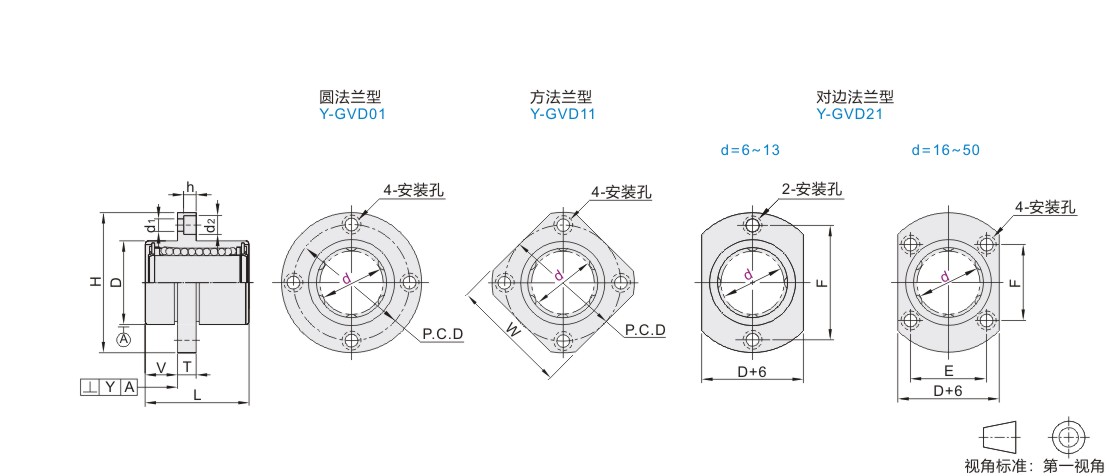

          参数图



          选型表

          型号 D L V H T d1 d2 h P.C.D W E F 偏心 垂直度
          Y          		 基本额定负载 重量(g)
          代码 d C(动)N Co(静)N 圆法兰型 方法兰型 对边法兰型
          圆法兰型
          Y-GVD01
          方法兰型
          Y-GVD11
          对边法兰型
          Y-GVD21          		 6 0
          -0.009          		 12 0
          -0.018          		 19 ±0.3 5 28 5 3.5 6 3.1 20 22 — 20 0.011 0.011 205 260 20 15 20
          8 15 24 32 24 25 24 260 375 35 25 30
          10 19 0
          -0.021          		 29 6 40 6 4.5 7.5 4.1 29 30 29 370 545 70 50 60
          12 21 30 42 32 32 32 410 595 75 55 65
          13 23 32 43 33 34 33 505 780 85 70 80
          16 28 37 48 38 37 22 31 770 1175 115 100 110
          20 0
          -0.010          		 32 0
          -0.025          		 42 8 54 8 5.5 9 5.1 43 42 24 36 0.014 0.014 880 1365 175 140 165
          25 40 59 62 51 50 32 40 975 1565 335 295 320
          30 45 64 10 74 10 6.6 11 6.1 60 58 35 49 1565 2735 465 370 385
          35 0
          -0.012          		 52 0
          -0.030          		 70 82 67 64 38 55 0.020 0.020 1670 3140 650 560 575
          40 60 80 13 96 13 9 14 8.1 78 75 45 64 2160 4020 1060 880 910
          50 80 100 116 98 92 56 80 3820 7940 2200 2000 2030

                                                                                                                                                                                                                                                                                                     1Kgf=9.81 N
