      型号：

      Y-GVF01-d10

      复制

      型号筛选

      型号已生成

      重置

      代码

      参数选型

      直线轴承形状

      产品选型

      内径d(mm)

      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        医疗 带法兰直线轴承 加长双衬型 SUJ2材质 无电解镀镍处理

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        密封圈材质 丁腈橡胶
        结构 标准型
        保持架材质 树脂
        直线轴承形状 圆法兰型
        直线轴承材质 SUJ2
        直线轴承样式 加长双衬
        直线轴承表面处理 无电解镀镍
        种类筛选 直线轴承

        产品型号：

        Y-GVF01-d10

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 轴套 滚珠 保持架
          材质          		 密封圈
          材质          		 使用
          环境温度
          材质 硬度 表面处理 材质
          国标 相当 国标 相当
          Y-GVF01 标准型 圆法兰型 GCr15 SUJ2 56HRC~ 无电解镀镍 GCr15 SUJ2 树脂 丁腈橡胶 -15～80°C
          Y-GVF11 方法兰型
          Y-GVF21 对边法兰型



          保持架材质树脂相当于DURACON M90。

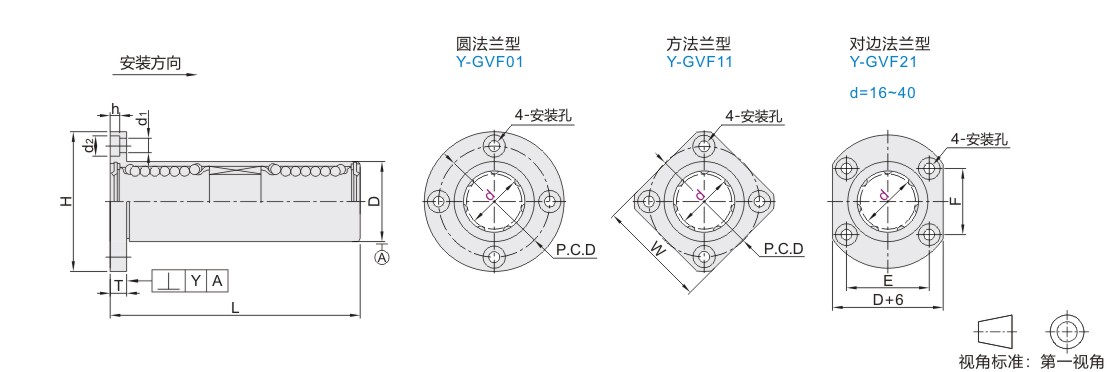

          参数图



          选型表

          型号 D L H T d1 d2 h P.C.D W E F 偏心
          (max)          		 滚珠
          列数          		 垂直度
          Y
          代码 d

          圆法兰型
          Y-GVF01

          方法兰型
          Y-GVF11


          对边法兰型
          Y-GVF21

          		 (10) 0
          -0.012          		 23 0
          -0.021          		 82 ±0.3 43 6 4.5 7.5 4.1 33 34 — — 0.020 4 0.020
          (12) 0
          -0.015          		 26 86 46 36 35
          16 32 0
          -0.025          		 105 54 8 5.5 9 5.1 43 42 24 36 0.025 0.025
          20 0
          -0.018          		 40 120 62 51 50 32 40 5
          25 45 167 74 10 6.6 11 6.1 60 58 35 49 6
          30 52 0
          -0.030          		 184 82 67 64 38 55
          35 0
          -0.021          		 60 200 96 13 9 14 8.1 78 75 45 64 0.030 0.030
          40 65 230 101 83 80 48 68



           ( )尺寸不适用Y-GVF21。



          型号 基本额定负载 静态容许力矩
          ( N/m)          		 重量(g)
          代码 d C(动)N Co(静)N 圆法兰型    方法兰型 对边法兰型
          圆法兰型
          Y-GVF01

          方法兰型
          Y-GVF11

          对边法兰型
          Y-GVF21          		 10  585  1100  27  215  198  —
          12  650  1200  40  256  235
          16  1230  2300  72  439  408  415
          20  1400  2700  95  780  712  722
          25  1550  3100  155  1226  1111    1153
          30  2490  5450  295  1581   1490    1517
          35  2650  6270  370  2585   2410    2445
          40  3430  8040  550  2958     2794    2821

                                                                                                                                                                                                                                                                                                             1Kgf=9.81 N
