      型号：

      Y-JAE67-3

      复制

      型号筛选

      型号已生成

      重置

      代码

      产品选型

      公称直径

      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        医疗防松垫圈 SUS316L材质

        条件筛选：

        主体材质 SUS316L
        主体表面处理 无
        品名 防松垫圈
        分类 锁紧垫圈
        标准号 DIN 9250S

        产品型号：

        Y-JAE67-3

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            国标 相当
            Y-JAE67 防松垫圈 022Cr17Ni12Mo2 SUS316L

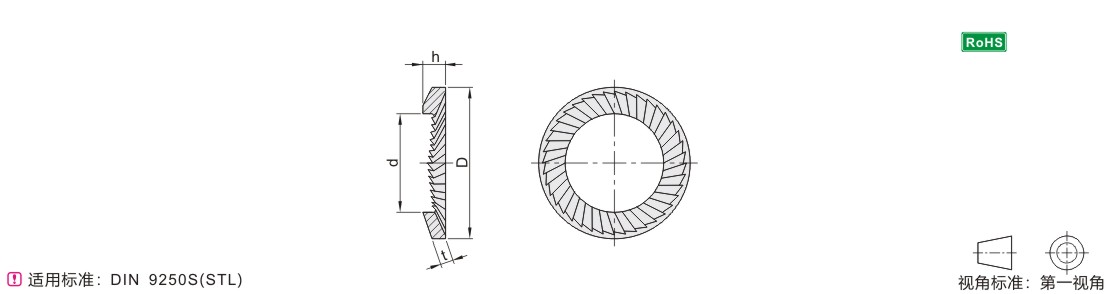

            参数图



            选型表

            型号
            		 d
            		 D
            		 t
            		 h
            max
            		 适用
            螺杆
            代码 公称直径
            Y-JAE67 3 3.2 5.5 0.5 0.95 3
            4 4.3 7 0.7 1.2 4
            5 5.3 9 5
            6 6.4 10 6
            8 8.4 13 1 1.6 8
            10 10.5 16 10
            12 13 18 1.3 1.85 12
            14 15 22 1.5 2.3 14
            16 17 24 16
            20 21 30 1.8 2.8 20
            24 25.6 36 2 3.1 24
            30 31.6 45 2.5 4.1 30
