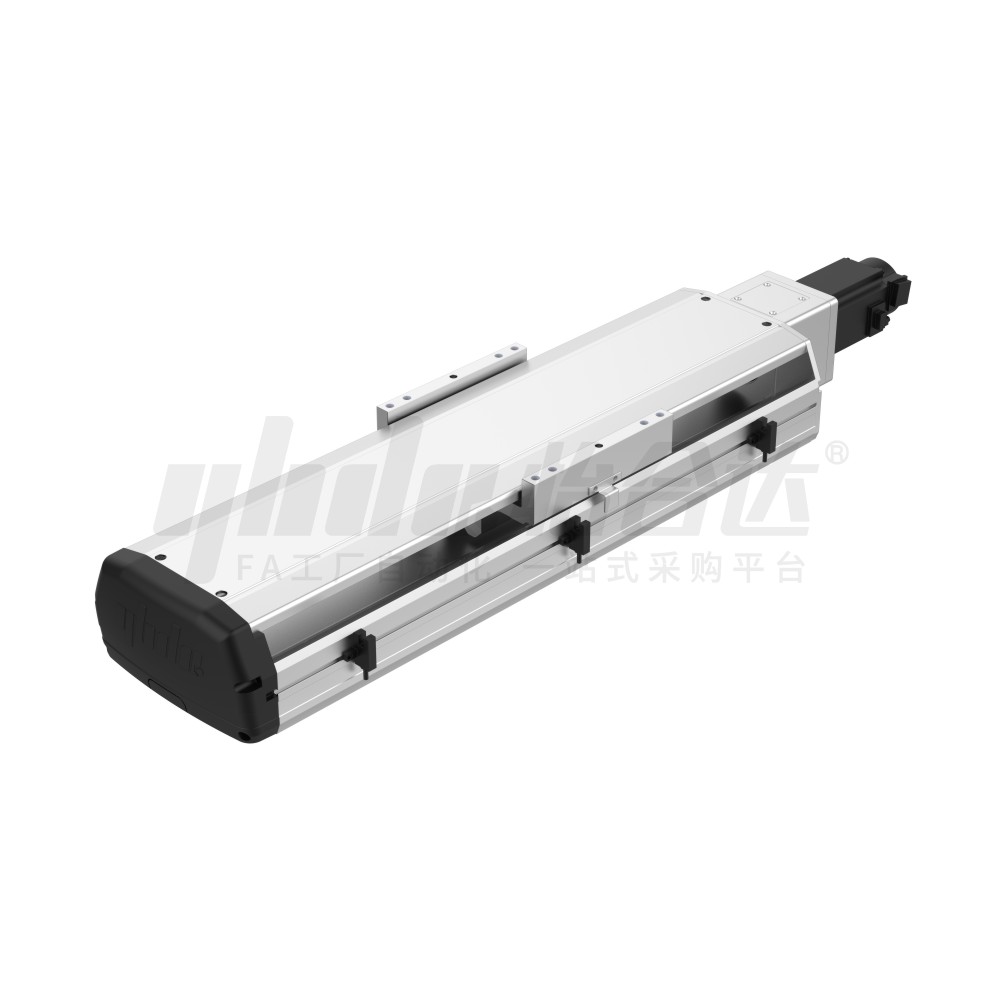

单轴机器人丝杆传动系列·一般环境型 YBSE17/E-YBSE17系列•双导轨

品牌名称：

怡合达

条件筛选：

系列丝杆传动系列

使用环境一般环境型

传动方式滚珠丝杠

使用导轨双导轨

底座宽度 170

横向容许力矩 908N.m

重复定位精度 ±0.01

种类筛选单轴机器人

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

材质图

参数图

材质图

代码	类型	底座		导轨		滑板		盖板		使用环境	配置
		材质	表面处理	材质	表面处理	材质	表面处理	材质	表面处理		丝杆/导轨
YBSE17	标准型	铝合金	阳极氧化	铁	—	铝合金	阳极氧化	铝合金	阳极氧化	0~40℃ 35~85％RH 不得结霜	台湾
E-YBSE17	经济型										国产

本产品不含电机，电机须另行选购。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

参数图

选型表

型号		有效行程 (最小单位50)	电机安装方式	电机品牌	电机规格	刹车	原点开关	极限开关	传感器类型
代码	丝杆导程
标准型 YBSE17 经济型 E-YBSE17	5 10 20 40	100~1250 非标行程可定制	BC(电机直连) BM(电机下折) BR(电机右折) BL(电机左折) M(电机内置)※ ※M(电机内置)规格不适用750W伺服电机	P(松下) Y(安川) M(三菱) T(台达) H(汇川)	40(400W伺服) 75(750W伺服)	N(无刹车) B(带刹车)	内置型 A(电机侧) B(电机反侧)	内置型 1(1个) 2(2个)	无指定(NPN) P(PNP)
							外置型 C(电机侧) D(电机反侧)	外置型 3(1个) 4(2个)
							无 E(无)	无 5(无)

尺寸表

电机安装方式	尺寸	行程
电机安装方式	尺寸	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250

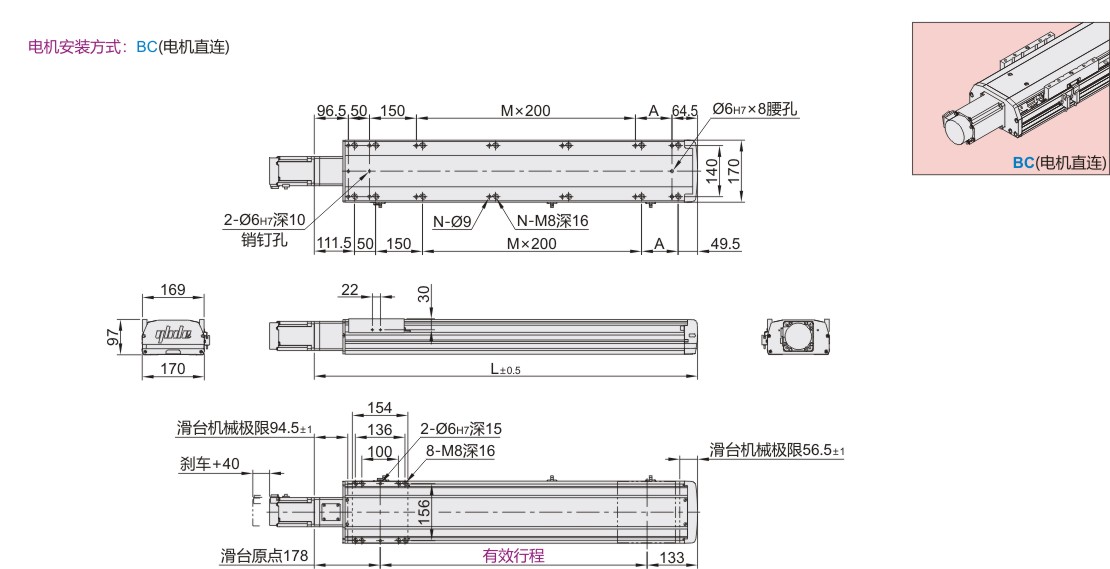

BC (电机直连)	L	411	461	511	561	611	661	711	761	811	861	911	961	1011	1061	1111	1161	1211	1261	1311	1361	1411	1461	1511	1561
	A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
	M	0	0	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
	N	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18
	重量(kg)※	6.58	6.96	7.34	7.72	8.1	8.48	8.86	9.24	9.62	10	10.38	10.76	11.14	11.52	11.9	12.28	12.66	13.04	13.42	13.8	14.18	14.56	14.94	15.32

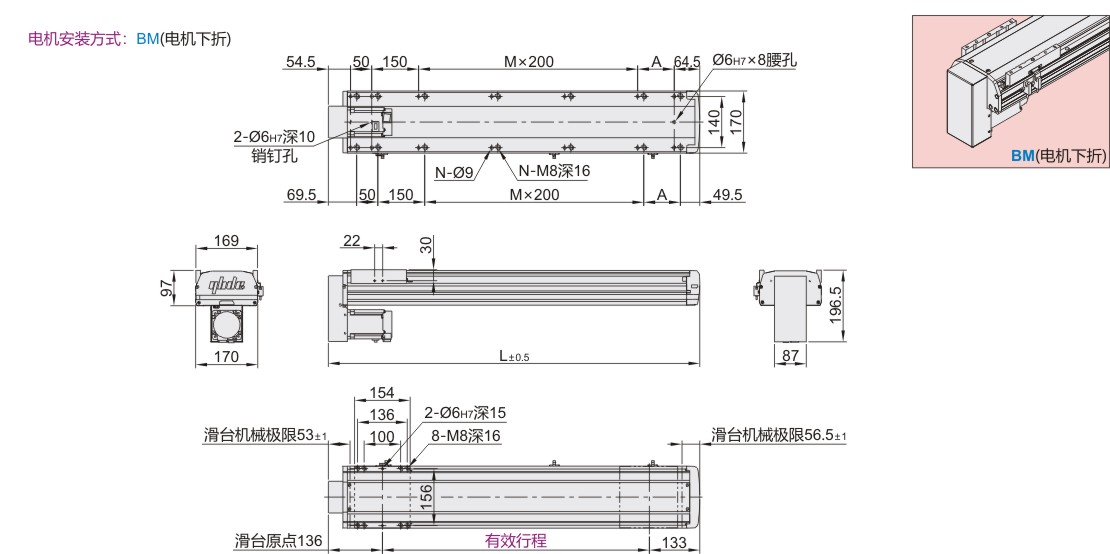

BM (电机下折)	L	369	419	469	519	569	619	669	719	769	819	869	919	969	1019	1069	1119	1169	1219	1269	1319	1369	1419	1469	1519
	A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
	M	0	0	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
	N	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18
	重量(kg)※	6.83	7.22	7.61	8	8.39	8.78	9.17	9.56	9.95	10.34	10.73	11.12	11.51	11.9	12.29	12.68	13.07	13.46	13.85	14.24	14.63	15.02	15.41	15.8

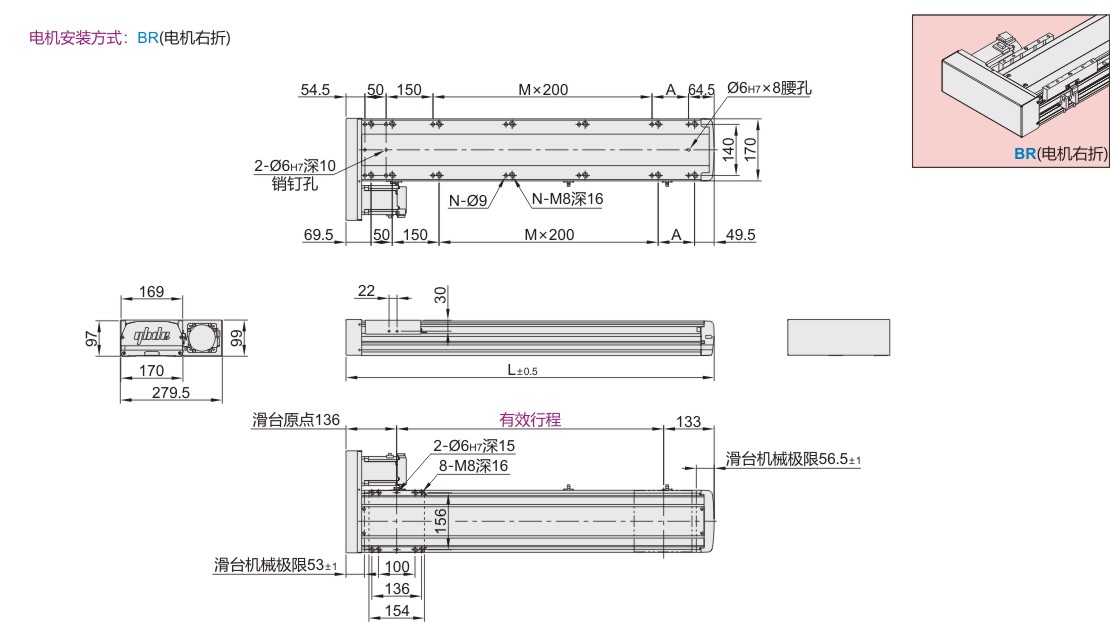

BR (电机右折)	L	369	419	469	519	569	619	669	719	769	819	869	919	969	1019	1069	1119	1169	1219	1269	1319	1369	1419	1469	1519
	A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
	M	0	0	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
	N	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18
	重量(kg)※	6.83	7.21	7.59	7.97	8.35	8.73	9.11	9.49	9.87	10.25	10.63	11.01	11.39	11.77	12.15	12.53	12.91	13.29	13.67	14.05	14.43	14.81	15.19	15.57
BL (电机右折)	L	369	419	469	519	569	619	669	719	769	819	869	919	969	1019	1069	1119	1169	1219	1269	1319	1369	1419	1469	1519
	A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
	M	0	0	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5
	N	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18
	重量(kg)※	6.78	7.16	7.54	7.92	8.3	8.68	9.06	9.44	9.82	10.2	10.58	10.96	11.34	11.72	12.1	12.48	12.86	13.24	13.62	14	14.38	14.76	15.14	15.52

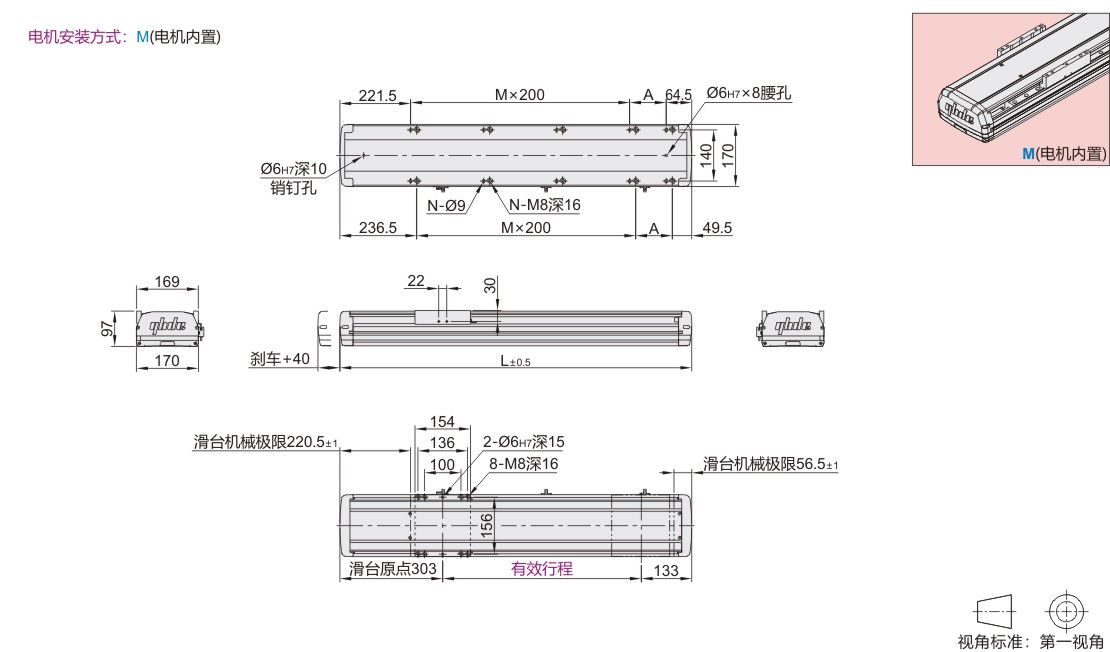

M (电机内置)	L	536	586	636	686	736	786	836	886	936	986	1036	1086	1136	1186	1236	1286	1336	1386	1436	1486	1536	1586	1636	1686
	A	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
	M	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6
	N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16
	重量(kg)※	7.82	8.82	9.82	10.82	11.82	12.82	13.82	14.82	15.82	16.82	17.82	18.82	19.82	20.82	21.82	22.82	23.82	24.82	25.82	26.82	27.82	28.82	29.82	30.82

※不含电机重量。

详细参数表

推荐电机规格			400W伺服				750W伺服
性能	重复定位精度		±0.01				±0.01
	丝杆导程		5	10	20	40	5	10	20	40
	最大负载(kg)	水平使用	110	90	75	35	120	95	83	50
		竖直使用	40	30	14	7	50	40	25	10
	额定推力(N)		1360	680	340	170	2550	1275	637	318
零部件	滚珠丝杆外径		20
	直线导轨规格		20×15.5两支双滑块
	极限开关	外置型	EE-SX672(NPN/PNP)
		内置型	EE-SX674(NPN/PNP)

如需欧姆龙品牌光电开光，请与我司沟通。

容许力矩表

Mxd	908N·m	说明： 1.实际负载需满足以下条件： (a)满足"详细参数表"中最大负载条件 (b)满足"容许力矩表"中力矩条件如超出条件使用将大幅降低滑台寿命 2.表中数据以额定寿命10000km为基准。 3.表中重复定位精度为单方向数值。 4.丝杠传动型滑台达到一定行程后，最高速度需降低。以免滑台发生共振，不同行程对应的最高速度请参考下表。 5.滑台额定加速度0.3G，短行程滑台可能无法达到最高速度。 6.滑台如果竖直使用，请选择带刹车电机。
Myd	1034N·m
Mzd	1032N·m

表中力矩值是以滑台行走寿命10000 km为基准的动态容许力矩。力矩条件： Mx/Mxd+My/Myd+Mz/Mzd≤1 （Mx、My、Mz分别为各个方向的实际力矩）

负载容许力矩表（单位：mm）

水平安装		A	B	C
导程5	70kg	3235	349	408
	90kg	2482	263	306
	120kg	1861	187	218
导程10	65kg	1911	338	373
	85kg	1445	248	276
	120kg	1000	164	182
导程20	35kg	1666	547	538
	55kg	1030	331	328
	83kg	654	206	204
导程40	15kg	1126	740	577
	22kg	755	491	384
	43kg	366	231	183

壁挂安装		A	B	C
导程5	75kg	377	322	2988
	95kg	288	246	2333
	120kg	218	187	1850
导程10	60kg	408	368	2092
	80kg	296	266	1554
	120kg	182	164	1002
导程20	30kg	633	644	1961
	50kg	365	369	1143
	83kg	204	206	656
导程40	12kg	729	936	1417
	22kg	384	491	755
	43kg	183	231	366

垂直安装		A	C
导程5	20kg	1368	1368
	30kg	911	911
	50kg	546	546
导程10	15kg	1618	1618
	25kg	970	970
	40kg	607	607
导程20	10kg	1922	1922
	14kg	1377	1377
	25kg	769	769
导程40	7kg	1356	1356
导程40	12kg	790	790

最高速度

丝杆外径	电机规格	导程	行程
丝杆外径	电机规格	导程	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250
20	400W 750W 伺服	5	250																225	225	200	200	200	175	175	175
		10	500																450	450	400	400	400	350	350	350
		20	1000																900	900	800	800	800	700	700	700
		40	2000																1800	1800	1600	1600	1600	1400	1400	1400

搭配伺服电机一览表

品牌	电机记号	有无刹车	电机容量	伺服电机型号	驱动器型号
松下	P	无刹车(水平)	400W	MSMF042L1U2M	MBDLN25SE
		有刹车(竖直)		MSMF042L1V2M
		无刹车(水平)	750W	MSMF082L1U2M	MCDLN35SE
		有刹车(竖直)		MSMF082L1V2M
三菱	M	无刹车(水平)	400W	HG-KN43J-S100	MR-JE-40A
		有刹车(竖直)		HG-KN43BJ-S100
		无刹车(水平)	750W	HG-KN73J-S100	MR-JE-70A
		有刹车(竖直)		HG-KN73BJ-S100
台达(B2)	T	无刹车(水平)	400W	ECMA-C20604RS	ASD-B2-0421-B
		有刹车(竖直)		ECMA-C20604SS
		无刹车(水平)	750W	ECMA-C20807RS	ASD-B2-0721-B
		有刹车(竖直)		ECMA-C20807SS

表中型号为我司官网在售电机和驱动器型号，标准单轴机器人型号只提供模组机械部分，不配电机和驱动器。
选用其它电机须咨询我司工作人员。
