      图片仅供参考，请以已选的规格为准

        定位销 大头球面型 内螺纹型 P尺寸指定型 圆型 多棱型 公差等级Dg6 镀硬铬 抛光 无肩型

        条件筛选：

        材质 SUS440C
        形状 大头形
        硬度 淬火硬度48～53HRC
        表面处理 抛光
        公差等级 Dg6
        尺寸选择 P尺寸指定型
        安装侧端面形状 内螺纹型
        导入侧端面形状 无
        导入头部形状 球面形
        导入表面形状 圆形
        肩部 无肩型
        形状筛选 定位销 无肩大头球面形
        种类筛选 定位销

        产品型号：

        YFF38-D5-P5.5

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            YFF38-D5-P5.5

            复制

            型号筛选

            可选加工（可选）

            型号已生成

            重置

            代码

            参数选型

            导入表面形状

            材质

            硬度

            表面处理

            产品选型

            D

            P

            5.50~8.00
            /0.01

            技术图档

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            P尺寸指定型 公差
            等级            		 材质 硬度 表面处理
            圆型 多棱型 国标 相当
            YFF31 YFF81 Dg6 9CrWMn SKS3 淬火硬度58~61HRC —
            YFF32 YFF82 抛光
            YFF33 YFF83 淬火硬度58~61HRC, 镀层硬度850HV~ 镀硬铬, 镀层厚度3~5µm
            YFF35 YFF85 镀硬铬+抛光, 镀层厚度3~5μm
            YFF36 YFF86 0Cr18Ni9 SUS304 — —
            YFF37 YFF87 9Cr18Mo SUS440C 淬火硬度48~53HRC
            YFF38 YFF88 抛光



            工艺孔加工条件：P≥6。(工艺孔详细尺寸见产品简介)

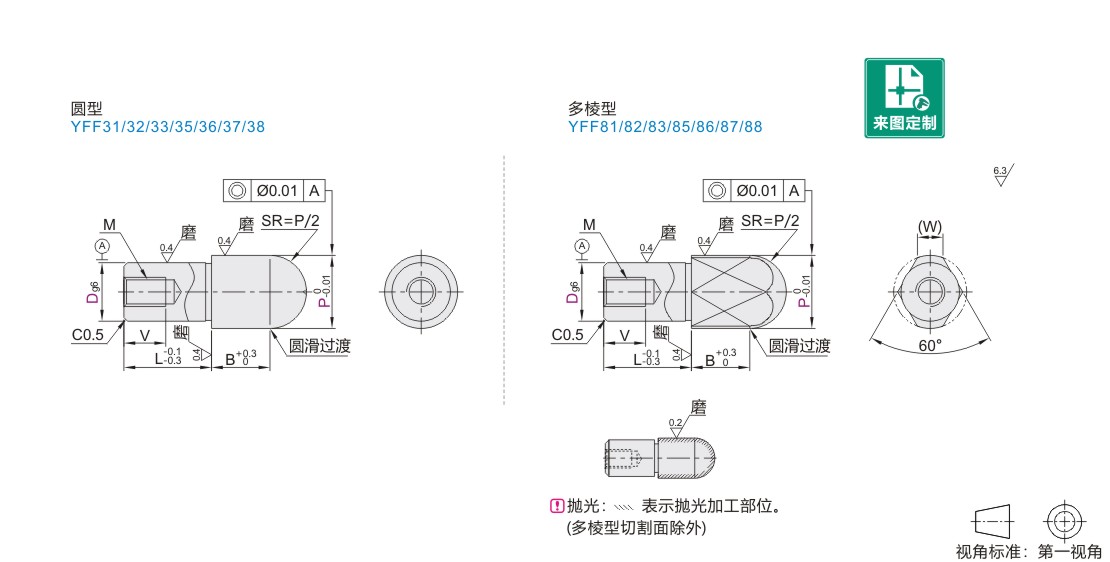

            参数图



            选型表

            型号 最小单位0.01 L B (W) M V
            代码 Dg6 P
            圆型     多棱型
            YFF31   YFF81
            YFF33   YFF83
            YFF36   YFF86
            YFF37  YFF87
            抛光品    抛光品
            YFF32   YFF82
            YFF35   YFF85
            YFF38  YFF88            		 5 -0.004
            -0.012            		 5.50~8.00 10 6 2.2 M2 3
            6 6.50~10.00 8 3 M3 5
            6T M2.6 4
            8 -0.005
            -0.014            		 9.00~13.00 15 3.5 M5 8
            8T M4 6
            10 11.00~15.00 10 4 M5 8
            12 -0.006
            -0.017            		 13.00~16.00 5
            13 14.00~18.00 22 5.5 M8 10
            16 17.00~25.00 7 12
            20 -0.007
            -0.020            		 22.00~30.00 30 15 9
