      查看大图

      图片仅供参考，请以已选的规格为准

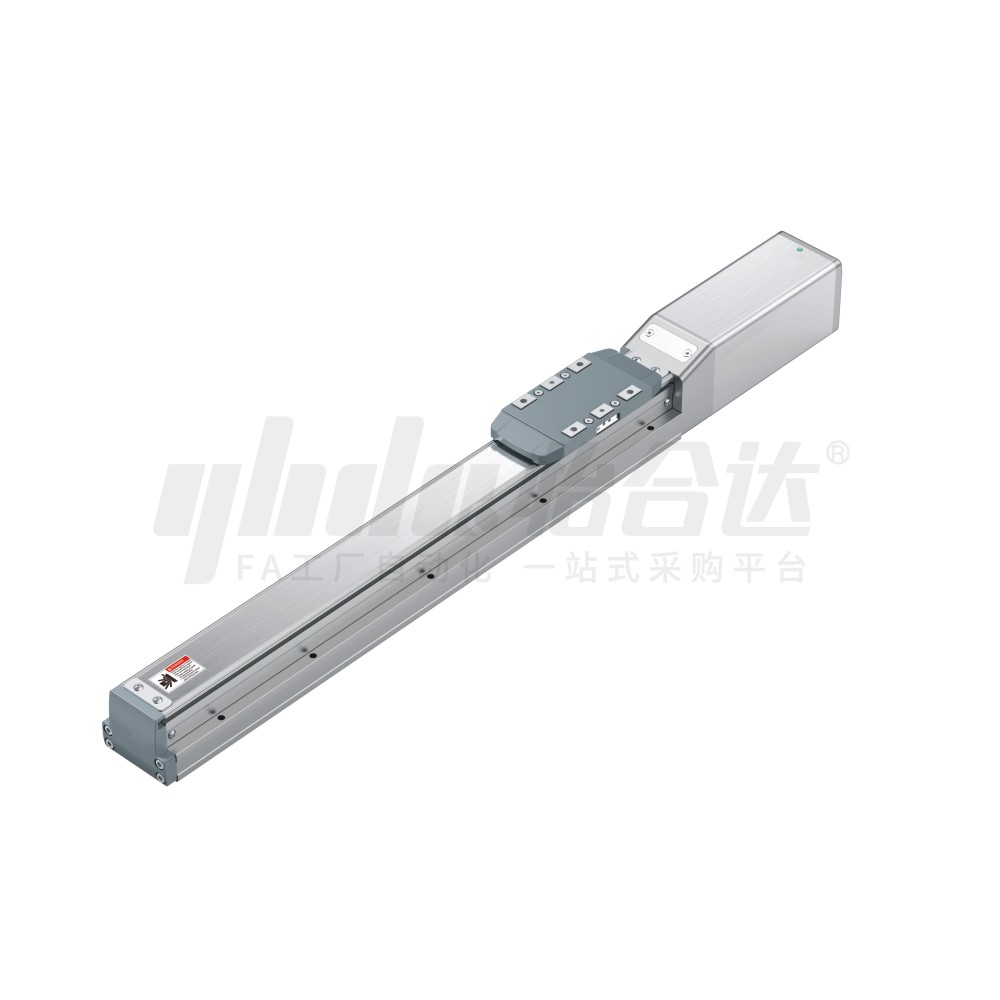

        智能模组 YGTH5 滚珠丝杆传动 内嵌式 铝合金本色 导程5/10/20

        条件筛选：

        类型 智能模组型
        系列 轨道内嵌系列
        使用环境 无尘环境型
        传动方式 滚珠丝杠
        使用导轨 无导轨
        底座宽度 54
        横向容许力矩 20.2N.m(动)
        重复定位精度 ±0.01/±0.003mm
        种类筛选 单轴机器人

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 底座 导轨 滑板 盖板 使用环境 控制器
            材质 表面处理 材质 硬度 材质 表面处理 材质 表面处理
            YGTH5 铝合金 阳极氧化 合金钢 58~62HRC 铝合金 — SUS301 镜面 0~40°C 35~85%RH 不得结露 内置型驱控 一体控制器



            本产品含电机



            参数图



            选型表

            型号
            		 有效行程
            (最小单位50)
            		 电机安装方式
            		 驱动器类型
            		 精度等级
            		 刹车
            		 线缆长度
            代码 丝杆导程
            YGTH5
            		 5  50~800
            非标行程可定制
            		 BC(电机直连)
            BR(电机右折)
            BL(电机左折)
            		 SA( PIO定位模式64点)
             SP(脉冲/PIO定位模式64点)
            EC( EtherCAT总线模式)
            		 C(±0.01mm)
            P(±0.003mm)
            		 N(无刹车)
            B(带刹车)
            		 L1( 1m线缆)
            L3(3m线缆)
            L5(5m线缆)
            10
            20

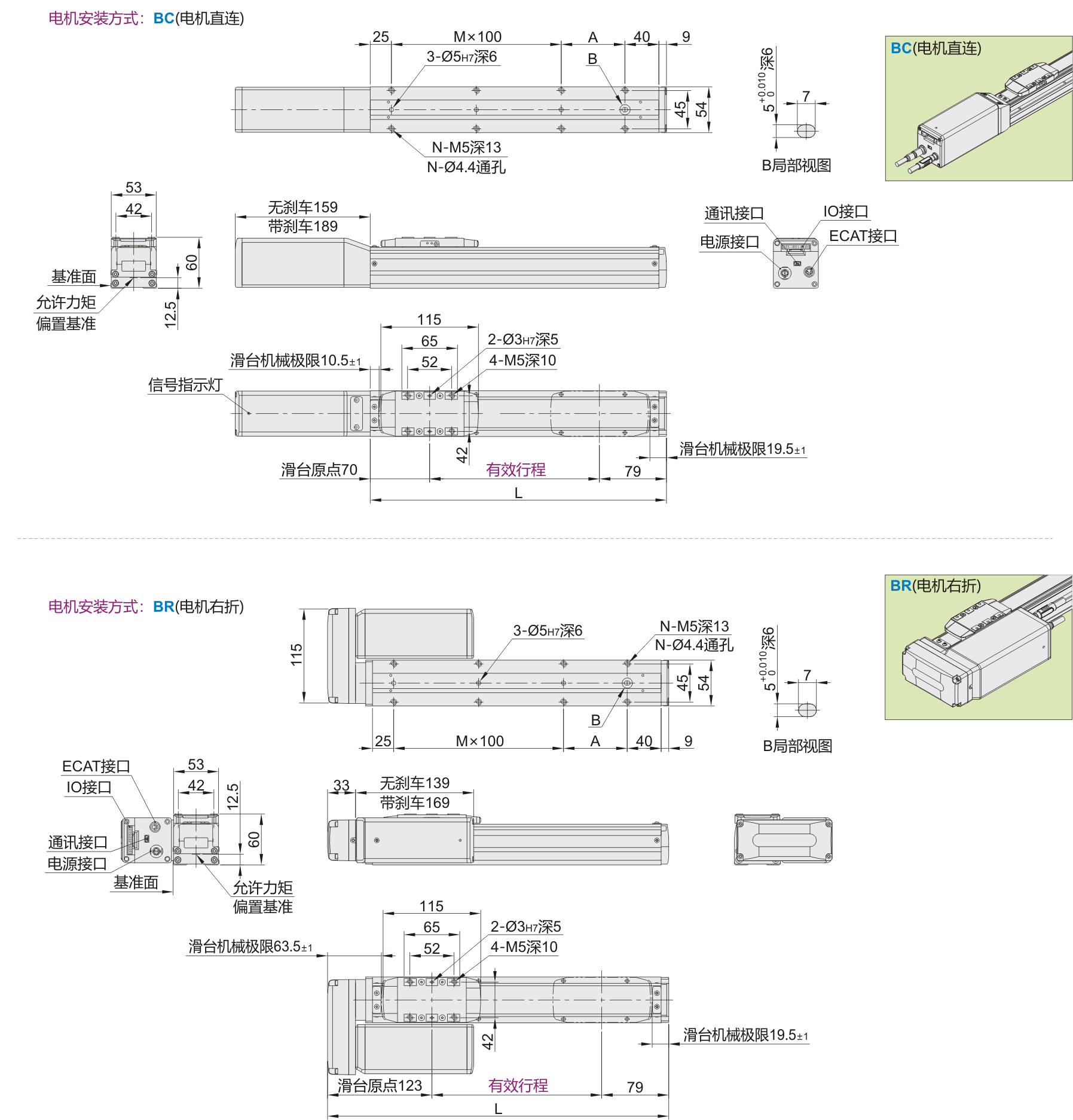

            尺寸表

            电机安 尺寸 行程
            装方式 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
            BC
            (电机直连)            		 L 199 249 299 349 399 449 499 549 599 649 699 749 799 849 899 949
            A 25 75 25 75 25 75 25 75 25 75 25 75 25 75 25 75
            M 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
            N 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20
            重量(kg)※ 2.1 2.25 2.4 2.55 2.7 2.85 3 3.15 3.3 3.45 3.6 3.75 3.9 4.05 4.2 4.35

            ※为不带刹车重量，带刹车重量+0.5kg。



            电机安
            装方式            		 尺寸 行程
            50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
            BR
            (电机右折)            		 L 252 302 352 402 452 502 552 602 652 702 752 802 852 902 952 1002
            A 25 75 25 75 25 75 25 75 25 75 25 75 25 75 25 75
            M 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
            N 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20
            重量(kg)※ 2.1 2.25 2.4 2.55 2.7 2.85 3 3.15 3.3 3.45 3.6 3.75 3.9 4.05 4.2 4.35

            ※为不带刹车重量，带刹车重量+0.5kg。

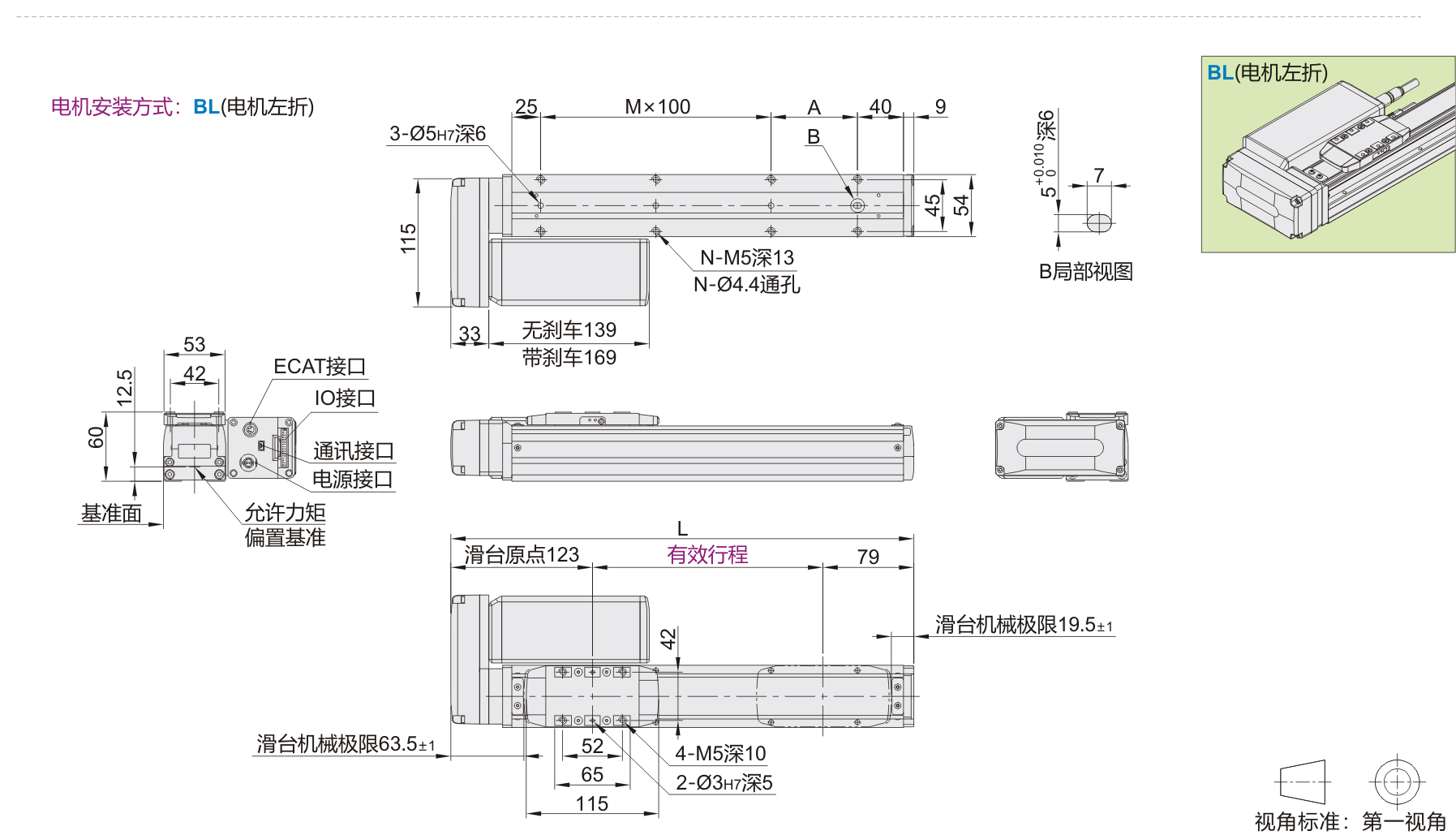

            电机安
            装方式            		 尺寸 行程
            50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
            BL
            (电机左折)            		 L 252 302 352 402 452 502 552 602 652 702 752 802 852 902 952 1002
            A 25 75 25 75 25 75 25 75 25 75 25 75 25 75 25 75
            M 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
            N 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20
            重量(kg)※ 2.1 2.25 2.4 2.55 2.7 2.85 3 3.15 3.3 3.45 3.6 3.75 3.9 4.05 4.2 4.35

            ※为不带刹车重量，带刹车重量+0.5kg。



            详细参数表

            电机规格 标配100W绝对值伺服电机及驱动器线缆
            性能 重复定位精度(mm) C(±0.01mm)/P(±0.003mm)
            丝杠导程 5  10  20
            最高速度(mm/s) 250  500  1000
            最大负载
            ( kg)            		 水平使用 30  15  10
            竖直使用 10  5  3
            额定推力(N) 361.7  180.9  90.4
            额定扭矩(N.m) 0.32
            电机额定转速(RPM) 3000
            标准行程(mm) 50~800(50mm间隔)
            零部件 滚珠丝杆外径(mm) Ø12
            传感器 无
            轨道形式 内嵌式直线循环导轨



            容许力矩表

            Mxd 20.2N.m   说明：
              1 .实际负载需满足以下条件：
               (a)满足"详细参数表"中最大负载条件
               (b)满足"容许力矩表"中力矩条件
              如超出条件使用将大幅降低滑台寿命
              2 .表中数据以额定寿命10000km为基准。
              3.表中重复定位精度为单方向数值。
              4 .丝杆传动型滑台达到一定行程后，最高速度
                需适当降低。以免滑台发生共振，影响使用寿命。
              5 .滑台额定加速度0.3G，短行程滑台可能无法达到      最高速度。
              6.滑台如果竖直使用，请选择带刹车电机。
            Myd 13.8N.m
            Mzd 13.8N.m
            表中力矩值是以滑台行走寿命10000
            km为基准的动态容许力矩。力矩条件：
            Mx/Mxd+My/Myd+Mz/Mzd≤1
            （Mx、My、Mz分别为各个方向的实际力矩）
