查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 2 项未选择
重置
代码
参数选型
公差等级
壁厚
材质
硬度
肩部
表面处理
产品选型
d
L
图片仅供参考，请以已选的规格为准
衬套 夹具用 无肩型 带肩型 L尺寸选择型 标准型 薄壁型 圆型 公差等级Pp6/Pm6 无电解镀镍
条件筛选：
种类筛选 夹具用衬套
材质 SKS3
硬度 58HRC～
表面处理 无
壁厚 标准型
公差等级 Pp6
尺寸选择 L尺寸选择型
导入表面形状 圆形
肩部 无肩型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 无肩型 | 带肩型 | L尺寸 | 公差 等级 |
材质 | 硬度 | 表面处理 | |||
| 标准型 | 薄壁型 | 标准型 | 薄壁型 | 国标 | 相当 | ||||
| YLJ01 | YLJ41 | YKY01 | YKY41 | 选择型 | Pp6 | 9CrWMn | SKS3 | 58 HRC~ | — |
| YLJ02 | YLJ42 | YKY02 | YKY42 | 无电解镀镍 | |||||
| — | YLJ46 | — | YKY46 | GCr15 | SUJ2 | 56 HRC~ | — | ||
| YLJ47 | YKY47 | 无电解镀镍 | |||||||
| YLJ11 | YLJ51 | YKY11 | YKY51 | 9Cr18Mo | SUS440C | 48~53 HRC | — | ||
| YLJ21 | YLJ61 | YKY21 | YKY61 | Pm6 | 9CrWMn | SKS3 | 58 HRC~ | — | |
| YLJ22 | YLJ62 | YKY22 | YKY62 | 无电解镀镍 | |||||
| — | YLJ66 | — | YKY66 | GCr15 | SUJ2 | 56 HRC~ | — | ||
| YLJ67 | YKY67 | 无电解镀镍 | |||||||
| YLJ31 | YLJ71 | YKY31 | YKY71 | 9Cr18Mo | SUS440C | 48~53 HRC | — | ||
| YLJ32 | — | — | — | Ti6Al4V | TC4 | — | |||

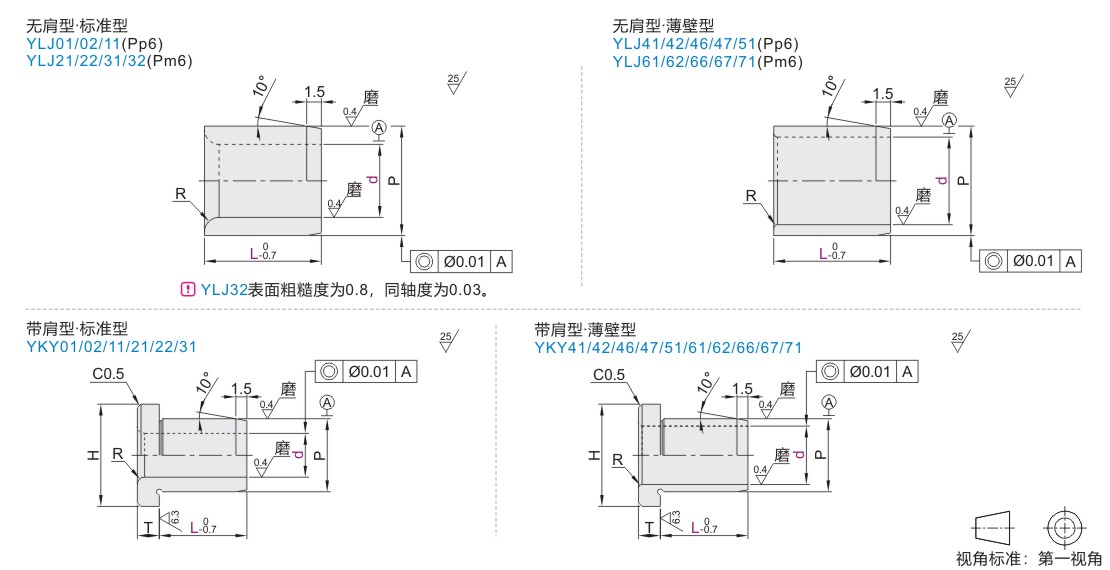

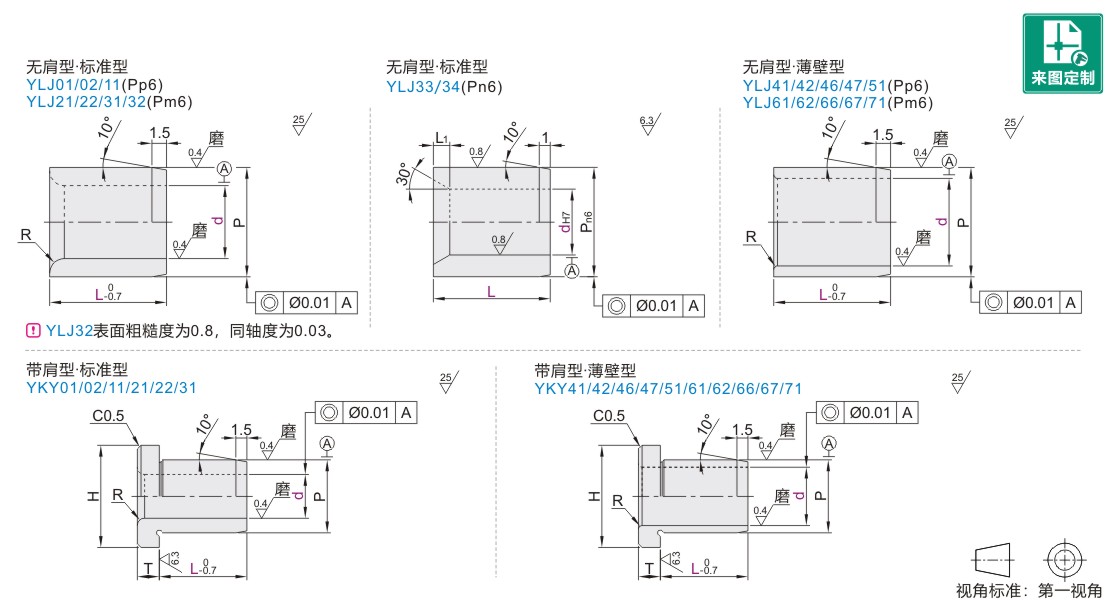

参数图
薄壁型·Pp6/Pm6
| 型号 | d公差 | L | R | H | T | P | P公差 | ||||||
| 代码 | d | 无表面处理 | 无电解镀镍 | p6 | m6 | ||||||||
| 无肩型 Pp6 YLJ01 YLJ02 YLJ11 Pm6 YLJ21 YLJ22 YLJ31 YLJ32 |
带肩型 Pp6 YKY01 YKY02 YKY11 Pm6 YKY21 YKY22 YKY31 |
2 | G6 | +0.008 +0.002 |
H7 | +0.010 0 |
5 6 8 10 12 | 0.8 | 9 | 2.5 | 5 | +0.020 +0.012 |
+0.012 +0.004 |
| 3 | 11 | 7 | +0.024 +0.015 |
+0.015 +0.006 |
|||||||||
| 4 | +0.012 +0.004 |
+0.012 0 |
5* 6* 8* 10* 12 15 16 20 | 1.0 | 12 | 3 | 8 | ||||||
| 5 | 14 | 10 | |||||||||||
| 6 | 5* 6* 8* 10* 12* 15 16 20 25 | ||||||||||||
| 8 | +0.014 +0.005 |
G6 | +0.014 +0.005 |
2.0 | 16 | 4 | 12 | +0.029 +0.018 |
+0.018 +0.007 |
||||
| 10 | 6 8 10 12 15 16 20 25 | 19 | 15 | ||||||||||
| 12 | +0.017 +0.006 |
+0.017 +0.006 |
8 10 12 15 16 20 25 30 | 22 | 18 | ||||||||
| 13 | 10 12 15 16 20 25 30 | 26 | 5 | 22 | +0.035 +0.022 |
+0.021 +0.008 |
|||||||
| 15 | 10 12 15 16 20 25 30 | 30 | 25 | ||||||||||
| 16 | 26 | ||||||||||||
| 20 | +0.020 +0.007 |
+0.020 +0.007 |
3.0 | 35 | 6 | 30 | |||||||
| 25 | 12 15 16 20 25 30 35 | 40 | 35 | +0.042 +0.026 |
+0.025 +0.009 |
||||||||
YLJ32仅适用带*的尺寸。 标准型·Pn6
| 型号 | d公差 | L | R | H | T | P | P公差 | ||||||
| 代码 | d | 无表面处理 | 无电解镀镍 | p6 | m6 | ||||||||
| 无肩型 Pp6 YLJ41 YLJ42 YLJ46 YLJ47 YLJ51 Pm6 YLJ61 YLJ62 YLJ66 YLJ67 YLJ71 |
带肩型 Pp6 YKY41 YKY42 YKY46 YKY47 YKY51 Pm6 YKY61 YKY62 YKY66 YKY67 YKY71 |
3 | G6 | +0.008 +0.002 |
H7 | +0.010 0 |
5 6 8 10 12 | 0.5 | 9 | 2.5 | 5 | +0.020 +0.012 |
+0.012 +0.004 |
| 4 | +0.016 +0.004 |
+0.012 0 |
5 6 8 10 12 15 16 | 10 | 3 | 6 | |||||||
| 5 | 5 6 8 10 12 15 16 20 | 11 | 7 | +0.024 +0.015 |
+0.015 +0.006 |
||||||||
| 6 | 12 | 8 | |||||||||||
| 8 | +0.014 +0.005 |
G6 | +0.014 +0.005 |
6 8 10 12 15 16 20 | 14 | 4 | 10 | ||||||
| 10 | 17 | 13 | +0.029 +0.018 |
+0.018 +0.007 |
|||||||||
| 12 | +0.017 +0.006 |
+0.017 +0.006 |
8 10 12 15 16 20 | 19 | 15 | ||||||||
| 13 | 10 12 15 16 20 | 1.0 | 21 | 5 | 17 | ||||||||
| 15 | 10 12 15 16 20 | 24 | 19 | +0.035 +0.022 |
+0.021 +0.008 |
||||||||
| 16 | 10 12 15 16 20 25 | 2.0 | 26 | 21 | |||||||||
| 20 | +0.020 +0.007 |
+0.020 +0.007 |
31 | 6 | 26 | ||||||||
| 25 | 16 20 25 | 36 | 31 | +0.042 +0.026 |
+0 .025 +0 .009 |
||||||||
-
