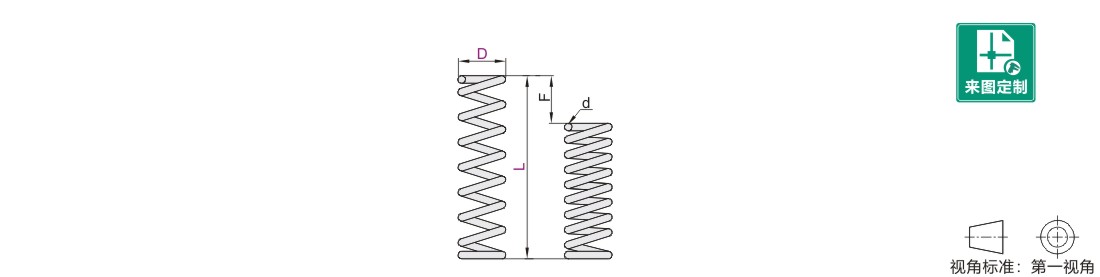

高寿命压缩弹簧 外径基准型 标准型 长度固定型
条件筛选：
性价比 标准型
类型 长度固定型
材质 SWP
表面处理 发黑
基准孔 外径基准型
最大压缩量 L*45%
种类筛选 高寿命压缩弹簧
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
允许位移量 |
弹簧常数公差 |
||
| 国标 | 相当 | ||||||
| YUG | 外径基准型 | 标准型 | 0Cr18Ni9 | SUS304-WPB | — | L×45% | ±10% |
| YWG | 琴钢丝 | SWP | 发黑 | ||||
压紧长度为参考值，制作时有少许差异。 使用次数：1000万次。 两端均未磨削加工。 可广泛用作气动元件弹簧等。
D尺寸公差
| D | 公差 |
| 5以下 | ±0.1 |
| 6以上 | ±0.2 |
L尺寸公差
| L | 公差 |
| 50以下 | ±1 |
| 55以上 | ±2 |
参数图
选型表
| 型号 | d | 压紧 长度 |
F max |
允许负载 Nmax |
弹簧常数 N/mm |
型号 | d | 压紧 长度 |
F max |
允许负载 Nmax |
弹簧常数 N/mm |
|||||
| 代码 | D | L | 代码 | D | L | |||||||||||
| YUG YWG |
2 | 5 | 0.2 | 2 | 2.25 | 0.79 | 0.35 | YUG YWG |
6 | 20 | 0.5 | 8 | 9 | 2.33 | 0.26 | |
| 10 | 3.4 | 4.5 | 0.18 | 25 | 9.5 | 11.25 | 2.36 | 0.21 | ||||||||
| 15 | 5 | 6.75 | 0.75 | 0.11 | 30 | 10.5 | 13.5 | 2.52 | 0.19 | |||||||
| 20 | 5.8 | 9 | 0.85 | 0.09 | 35 | 0.55 | 13.2 | 15.75 | 3.80 | 0.24 | ||||||
| 25 | 0.23 | 10.12 | 11.25 | 1.24 | 0.11 | 40 | 14.3 | 18 | 3.96 | 0.22 | ||||||
| 30 | 12.19 | 13.5 | 1.22 | 0.09 | 45 | 15.4 | 20.25 | 4.09 | 0.20 | |||||||
| 3 | 5 | 1.84 | 2.25 | 0.53 | 0.24 | 50 | 16.5 | 22.5 | 4.21 | 0.19 | ||||||
| 10 | 2.99 | 4.5 | 0.12 | 55 | 0.6 | 18.6 | 24.75 | 6.51 | 0.26 | |||||||
| 15 | 3.91 | 6.75 | 0.57 | 0.08 | 60 | 19.8 | 27 | 6.62 | 0.25 | |||||||
| 20 | 0.25 | 5.25 | 9 | 0.84 | 0.09 | 70 | 21.6 | 31.5 | 7.02 | 0.22 | ||||||
| 25 | 6.25 | 11.25 | 0.86 | 0.08 | 80 | 24.6 | 36 | 6.95 | 0.19 | |||||||
| 30 | 7.25 | 13.5 | 0.06 | 8 | 10 | 0.55 | 4.6 | 4.5 | 1.67 | 0.37 | ||||||
| 35 | 8.25 | 15.75 | 0.88 | 15 | 6.05 | 6.75 | 1.67 | 0.25 | ||||||||
| 40 | 0.3 | 12 | 18 | 1.78 | 0.10 | 20 | 0.6 | 8.4 | 9 | 2.34 | 0.26 | |||||
| 4 | 10 | 0.25 | 2.75 | 4.5 | 0.37 | 0.08 | 25 | 9.6 | 11.25 | 2.48 | 0.22 | |||||
| 15 | 3.25 | 6.75 | 0.45 | 0.07 | 30 | 10.8 | 13.5 | 2.58 | 0.19 | |||||||
| 20 | 0.3 | 5.1 | 9 | 0.92 | 0.10 | 35 | 0.65 | 12.35 | 15.75 | 3.95 | 0.25 | |||||
| 25 | 6 | 11.25 | 0.95 | 0.08 | 40 | 13.65 | 18 | 4.01 | 0.22 | |||||||
| 30 | 6.9 | 13.5 | 0.96 | 0.07 | 45 | 14.95 | 20.25 | 4.07 | 0.20 | |||||||
| 35 | 0.35 | 9.1 | 15.75 | 1.89 | 0.12 | 50 | 16.25 | 22.5 | 4.12 | 0.18 | ||||||
| 40 | 10.15 | 18 | 1.91 | 0.11 | 55 | 0.7 | 18.2 | 24.75 | 5.94 | 0.24 | ||||||
| 45 | 11.2 | 20.25 | 1.92 | 0.10 | 60 | 18.9 | 27 | 6.21 | 0.23 | |||||||
| 50 | 12.6 | 22.5 | 1.87 | 0.08 | 70 | 20.3 | 31.5 | 6.68 | 0.21 | |||||||
| 55 | 0.4 | 16.4 | 24.75 | 3.19 | 0.13 | 80 | 21.7 | 36 | 7.09 | 0.20 | ||||||
| 60 | 17.6 | 27 | 3.21 | 0.12 | 10 | 15 | 0.65 | 6.5 | 6.75 | 1.88 | 0.28 | |||||
| 5 | 10 | 0.35 | 3.5 | 4.5 | 0.86 | 0.19 | 20 | 0.7 | 8.4 | 9 | 2.67 | 0.30 | ||||
| 15 | 3.85 | 6.75 | 1.13 | 0.17 | 25 | 9.8 | 11.25 | 2.73 | 0.24 | |||||||
| 20 | 0.4 | 6.8 | 9 | 1.51 | 30 | 11.2 | 13.5 | 2.78 | 0.21 | |||||||
| 25 | 7.6 | 11.25 | 1.65 | 0.15 | 35 | 0.75 | 12.75 | 15.75 | 4.03 | 0.26 | ||||||
| 30 | 8.8 | 13.5 | 1.67 | 0.12 | 40 | 14.25 | 18 | 0.22 | ||||||||
| 35 | 0.45 | 10.8 | 15.75 | 2.91 | 0.19 | 45 | 15.75 | 20.25 | 0.20 | |||||||
| 40 | 12.15 | 18 | 2.92 | 0.16 | 50 | 17.25 | 22.5 | 0.18 | ||||||||
| 45 | 13.5 | 20.25 | 0.14 | 55 | 0.8 | 18.4 | 24.75 | 5.82 | 0.24 | |||||||
| 50 | 14.85 | 22.5 | 2.93 | 0.13 | 60 | 19.2 | 27 | 6.05 | 0.22 | |||||||
| 55 | 0.5 | 18 | 24.75 | 4.60 | 0.19 | 70 | 20 | 31.5 | 6.74 | 0.21 | ||||||
| 60 | 19.5 | 27 | 4.59 | 0.17 | 80 | 21.6 | 36 | 7.06 | 0.20 | |||||||
| 70 | 22.5 | 31.5 | 4.60 | 0.15 | / | |||||||||||
| 6 | 10 | 0.45 | 4.5 | 4.5 | 1.38 | 0.31 | ||||||||||
| 15 | 5.4 | 6.75 | 1.61 | 0.24 | ||||||||||||
-
