压缩弹簧外径基准型标准型进口型允许位移量L×60% SWP材质长度固定型

条件筛选：

类型长度固定型

材质 SWP

产地日本

基准孔外径基准型

最大压缩量 L*60%

形状筛选压缩弹簧

种类筛选压缩弹簧

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

计算选型

SKU信息

3D模型

PDF下载

3D图库

技术图档

全部型号

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型		负载	材质		表面处理	允许位移量	弹簧常数公差
				国标	相当
YWR	外径基准型	标准型	轻载	琴钢丝	SWP	发黑	L×60%	±10%
J-YWR		进口型				—

D尺寸公差

D	公差
10以下	0 -0.5
12以上	0 -0.8

L尺寸公差

L	公差
50以下	±1.5
55以上	±2.5

此系列为外径基准型弹簧，以保证外径公差进行生产，外径为负
公差，适合配孔使用，内径仅做参考(按公差)，选型时请注意。
压紧长度为参考值，制作时会有少许差异。
使用次数：100万次（非保证值，产品设计优先保证压缩量
与弹簧系数，部分型号寿命理论值达不到百万次，对寿命有
强制要求的请联系工程评估）。
两端均未进行磨削加工。

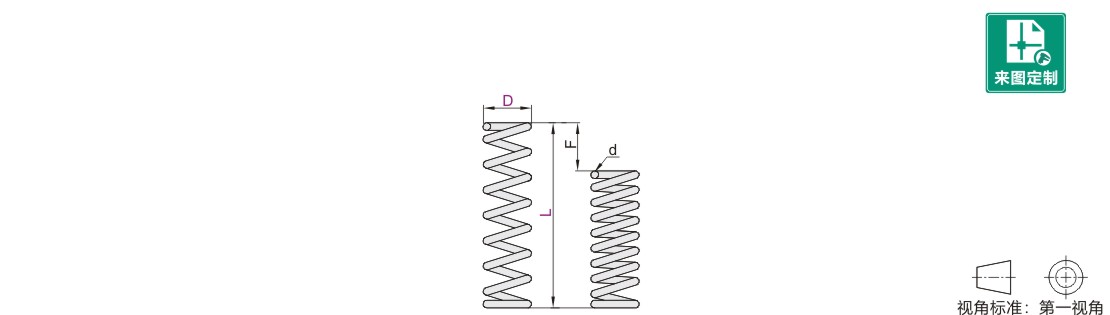

参数图

选型表

型号			d	压紧长度	F max	允许负载 Nmax	弹簧常数 N/mm
代码	D	L	d	压紧长度	F max	允许负载 Nmax	弹簧常数 N/mm
YWR J-YWR	3	5	0.23	1.8	3	0.9	0.30
		10	0.25	2.3	6	1.8	0.30
		15	0.3	4.8	9	2.6	0.29
		20	0.3	4.8	12	3.5
		25	0.32	6.8	15	4.4
		30	0.32	6.8	18	5.3
		35	0.35	11.5	21	6.2	0.30
		40	0.35	11.5	24	7.1
	4	5	0.26	1.6	3	0.9
		10	0.29	2.2	6	1.8
		15	0.32	3.2	9	2.6	0.29
		20	0.38	6.5	12	3.5
		25	0.38	6.5	15	4.4
		30	0.4	8.4	18	5.3
		35	0.4	8.4	21	6.2	0.30
		40	0.45	15	24	7.1	0.30
		45	0.45	15	27	7.9	0.29
		50	0.45	15	30	8.8
		55	0.45	15	33	9.7
		60	0.5	23.5	36	10.6
		65	0.5	25	39	11.5
		70	0.5	25	42	12.4	0.30
	5	5	0.3	1.6	3	0.9
		10	0.35	1.6	6	1.8
		15	0.35	2.8	9	2.6	0.29
		20	0.4	4.8	12	3.5
		25	0.45	8	15	4.4
		30	0.45	8	18	5.3
		35	0.5	12.5	21	6.2	0.30
		40	0.5	12.5	24	7.1	0.30
		45	0.55	17.6	27	7.9	0.29
		50	0.55	18	30	8.8
		55	0.55	20	33	9.7
		60	0.55	20	36	10.6
		65	0.55	20.9	39	11.5
		70	0.55	20.9	42	12.4	0.30
	6	5	0.32	1.6	3	0.9
		10	0.4	3.2	6	1.8
		15	0.4	3.2	9	2.6	0.29
		20	0.5	7.5	12	3.5
		25	0.5	7.5	15	4.4
		30	0.5	7.5	18	5.3
		35	0.55	11.5	21	6.2	0.30
		40	0.55	11.5	24	7.1	0.30
		45	0.6	17.4	27	7.9	0.29
		50	0.6	17.4	30	8.8
		55	0.6	17.4	33	9.7
		60	0.6	17.4	36	10.6
		65	0.6	17.4	39	11.5
		70	0.6	17.4	42	12.4	0.30
		80	0.65	27.3	48	14.1	0.29
	8	10	0.45	2.7	6	1.8	0.30
		15	0.5	4	9	2.6	0.29
		20	0.5	4	12	3.5
		25	0.55	5.8	15	4.4
		30	0.6	8.4	18	5.3
		35	0.6	8.4	21	6.2	0.30
		40	0.6	8.4	24	7.1	0.30
		45	0.7	16	27	7.9	0.29
		50	0.7	16	30	8.8
		55	0.7	16	33	9.7
		60	0.7	16	36	10.6
		65	0.7	16	39	11.5
		70	0.7	16	42	12.4	0.30
80		0.75	22.9	48	14.1	0.29
10	10	0.55	3.6	6	1.8	0.30
	15	0.6	4.8	9	2.6	0.29
	20	0.65	6.5	12	3.5
	25	0.65	6.5	15	4.4
	30	0.7	8.8	18	5.3
	35	0.7	8.8	21	6.2	0.30
	40	0.7	8.8	24	7.1	0.30
	45	0.8	16	27	7.9	0.29
	50	0.8	16	30	8.8
	55	0.8	16	33	9.7
	60	0.85	21	36	10.6
	65	0.85	21	39	11.5
	70	0.85	21	42	12.4	0.30
	80	0.9	28.8	48	14.1	0.29
	-85	0.9	28.8	48	14.1	0.29
12	10	0.6	3.6	6	1.8	0.30
	15	0.65	4.6	9	2.6	0.29
	20	0.65	4.6	12	3.5
	25	0.7	6	15	4.4
	30	0.7	6	18	5.3
	35	0.7	6	21	6.2	0.30
	40	0.8	10.4	24	7.1	0.30
	45	0.8	10.4	27	7.9	0.29
	50	0.9	17.1	30	8.8
	55	0.9	17.1	33	9.7
	60	0.9	17.1	36	10.6
	65	0.9	17.1	39	11.5
	70	0.9	17.1	42	12.4	0.30
	80	1	28	48	14.1	0.29
13	10	0.6	3.2	6	1.8	0.30
	15	0.7	4.9	9	2.6	0.29
	20	0.7	4.9	12	3.5
	25	0.8	8.4	15	4.4
	30	0.8	8.4	18	5.3
	35	0.8	8.4	21	6.2	0.30
	40	0.9	13.5	24	7.1	0.30
	45	0.9	13.5	27	7.9	0.29
	50	0.9	13.5	30	8.8
	55	0.9	13.5	33	9.7
	60	1	22	36	10.6
	65	1	22	39	11.5
	70	1	22	42	12.4	0.30
	80	1	22	48	14.1	0.29
	90	1	22	54	15.9
14	15	0.7	4.6	9	2.6
	20	0.75	5.6	12	3.5
	25	0.8	7.2	15	4.4
	30	0.8	7.2	18	5.3
	35	0.8	7.2	21	6.2	0.30
	40	0.9	11.3	24	7.1	0.30
	45	0.9	11.3	27	7.9	0.29
	50	0.9	11.3	30	8.8
	55	1	18	33	9.7
	60	1	18	36	10.6
	65	1	18	39	11.5
	70	1	18	42	12.4	0.30
	80	1.1	28.6	48	14.1	0.29
	90	1.1	28.6	54	15.9	0.29
16	15	0.75	4.5	9	2.6	0.29
	20	0.8	5.6	12	3.5
	25	0.9	8	15	4.4
	30	0.9	8	18	5.3
	35	0.9	8	21	6.2	0.30
	40	1	13	24	7.1	0.30
	45	1	13	27	7.9	0.29
	50	1	13	30	8.8
	55	1	13	33	9.7
	60	1.1	20	36	10.6
	65	1.1	20	39	11.5
	70	1.1	20	42	12.4	0.30
	80	1.1	20	48	14.1	0.29
	90	1.2	28.8	54	15.9	0.29
18	20	1	7	12	5.8	0.48
	25	1	7	15	7.4	0.49
	30	1.1	9.9	18	8.8
	35	1.1	9.9	21	10.3
	40	1.2	14.4	24	11.8
	45	1.2	14.4	27	13.2
	50	1.2	14.4	30	14.7
	55	1.3	19.5	33	16.2
	60	1.3	19.5	36	17.7
	65	1.3	19.5	39	19.1
	70	1.3	19.5	42	20.6
	80	1.4	27.3	48	23.5
20	20	1	6	12	5.8	0.48
	25	1.1	8.3	15	7.4	0.49
	30	1.1	8.3	18	8.8
	35	1.2	10.8	21	10.3
	40	1.2	10.8	24	11.8
	45	1.2	10.8	27	13.2
	50	1.3	15	30	14.7
	55	1.3	15	33	16.2
	60	1.3	15	36	17.7
	65	1.3	15	39	19.1
	70	1.4	21	42	20.6
	80	1.4	21	48	23.5
22	20	1.1	6.9	12	5.9
	25	1.2	9	15	7.4
	30	1.2	9	18	8.8
	35	1.3	12.4	21	10.3
	40	1.3	12.4	24	11.8
	45	1.3	12.4	27	13.2
	50	1.4	16.1	30	14.7
	55	1.4	16.1	33	16.2
	60	1.4	16.1	36	17.7
	65	1.5	22.5	39	19.1
	70	1.5	22.5	42	20.6
	80	1.5	22.5	48	23.5
27	30	1.3	8.5	18	8.8
	35	1.4	10.5	21	10.3
	40	1.4	10.5	24	11.8
	45	1.4	10.5	27	13.2
	50	1.6	17.6	30	14.7
	55	1.6	17.6	33	16.2
	60	1.6	17.6	36	17.7
	65	1.7	22.1	39	19.1
	70	1.7	22.1	42	20.6
	80	1.7	22.1	48	23.5

带()的规格不适用J-YWR进口型。
允许位移量Fmax：表示弹簧允许压缩的最大长度，
超出此压缩量使用弹簧会缩短。
允许负载Nmax：表示压缩Fmax的负载，单位N。
弹簧常数N/mm=(Nmax)/(Fmax)。
