插销 顶出T型 顶出L型
条件筛选：
种类筛选 插销
主体材质 SUS303
主体表面处理 无
球头硬度 55HRC~
球头材质 SUS440C
手柄材质 铝合金
旋钮颜色 蓝色
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

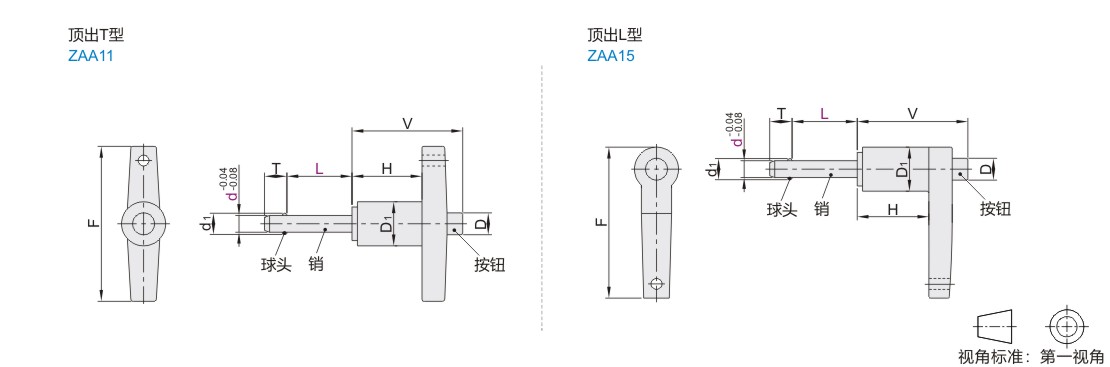

参数图
材质图
| 代码 |
类型 |
球头 |
销 |
手柄 |
按钮 |
||||
| 材质 | 硬度 | 材质 | 表面处理 | 材质 | 表面处理 | 材质 | 表面处理 | ||
| ZAA11 | 顶出T型 | SUS440C | 55HRC~ | SUS303 | 一 | 铝合金 | 黑色烤漆 | 6063 | 氧化蓝色 |
| ZAA15 | 顶出L型 | ||||||||
此款产品不配备插销挂绳，如需挂绳，可选购ZAA41/ZAA42/ZAA43产品。

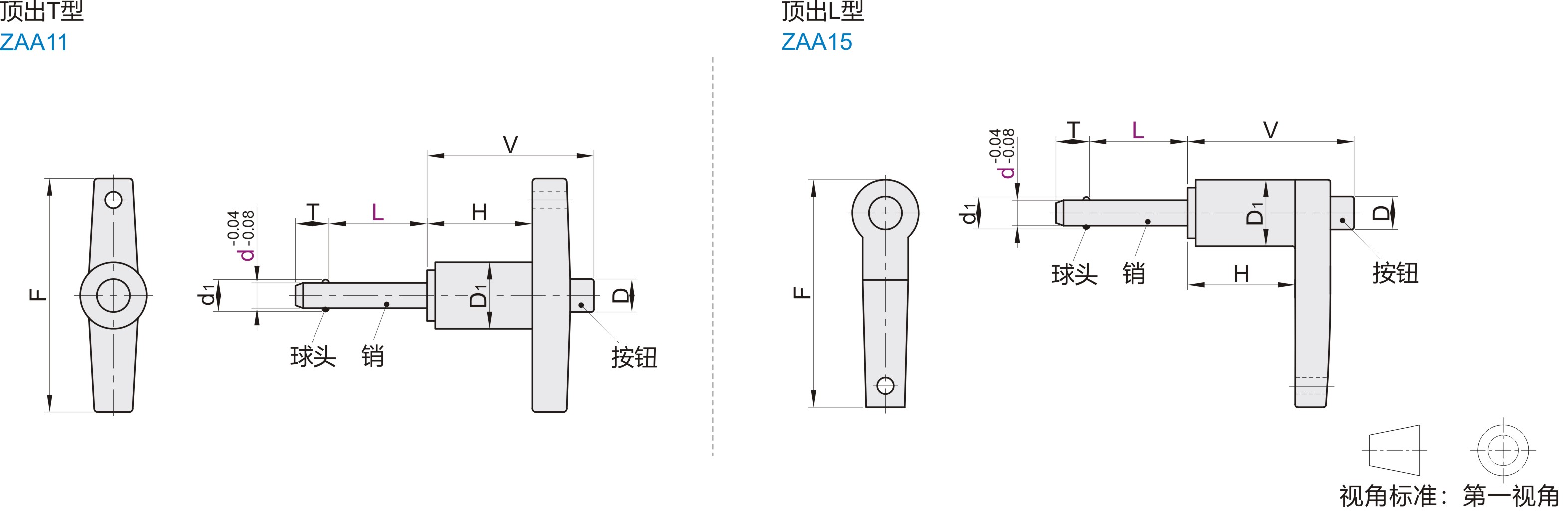

参数图
ZA11
| 型号 |
L |
d1 |
D1 |
D |
T |
V |
H |
F |
|
| 代码 | d | ||||||||
| ZAA15 | 5 | 10 15 20 25 30 35 40 | 5.5 | 12.5 | 6 | 6 | 31.3 | 19.7 | 46.1 |
| 6 | 10 15 20 25 30 35 40 45 | 7 | 7 | ||||||
| 8 | 10 15 20 25 30 35 40 45 50 | 9.5 | 8 | ||||||
| 10 | 15 20 25 30 35 40 45 50 60 | 12 | 15 | 7 | 9 | 36.1 | 24 | 51.1 | |
| 12 | 20 25 30 35 40 45 50 60 70 | 14 | 10 | 41.9 | 25.8 | 59.7 | |||
| 16 | 25 30 35 40 45 50 60 70 80 | 19 | 23.8 | 12.7 | 14 | 49.8 | 30.1 | 78.7 | |
| 20 | 25 30 35 40 45 50 60 70 80 90 | 24 | 17 | ||||||
| 25 | 100 | 31 | 32 | 26.2 | 22 | 55.9 | 33.9 | 88.9 | |
ZA15
| 型号 |
L |
d1 |
D1 |
D |
T |
V |
H |
F |
|
| 代码 | d | ||||||||
| ZAA15 | 5 | 10 15 20 25 30 35 40 | 5.5 | 12.5 | 6 | 6 | 31.3 | 19.7 | 44.9 |
| 6 | 10 15 20 25 30 35 40 45 | 7 | 7 | ||||||
| 8 | 10 15 20 25 30 35 40 45 50 | 9.5 | 8 | ||||||
| 10 | 15 20 25 30 35 40 45 50 60 | 12 | 15 | 7 | 9 | 36.1 | 24 | 50.8 | |
| 12 | 20 25 30 35 40 45 50 60 70 | 14.5 | 10 | 41.9 | 25.8 | 57.2 | |||
| 16 | 25 30 35 40 45 50 60 70 80 | 19 | 23.8 | 12.7 | 14 | 49.8 | 30.1 | 63 | |
| 20 | 25 30 35 40 45 50 60 70 80 90 | 24 | 17 | ||||||
| 25 | 60 | 31 | 32 | 26.2 | 22 | 55.9 | 82.6 | ||
-
