      型号：

      ZAK01-M16-L40

      复制

      型号筛选

      型号已生成

      重置

      代码

      参数选型

      主体材质

      主体表面处理

      载荷

      产品选型

      公制普通螺纹M(mm)

      长度L(mm)

      图片仅供参考，请以已选的规格为准

        定位珠 内六角螺栓型 无防松型 内六角孔安装型 L尺寸选择型 金属球头

        条件筛选：

        类型 螺栓型
        主体材质 SCM435
        安装方式 内六角孔
        主体表面处理 发黑
        尺寸类型 L尺寸选择型
        球头材质 SUJ2
        载荷 轻载
        有无防松 无
        球头类型 金属球头
        种类筛选 定位珠

        产品型号：

        ZAK01-M16-L40

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 载荷
            		 主体
            		 球头
            		 弹簧 调整环 使用温度
            材质 硬度 表面处理 材质 硬度 材质 材质
            ZAK01 内六角
            螺栓型            		 金属
            球头            		 轻载 SCM435 30~35HRC 发黑 SUJ2 56HRC~ SWP-B SUS304 30~80℃
            ZAK03 SUS304 一 一
            ZAK02 重载 SCM435 30~35HRC 无电解镀镍
            ZAK04 SUS304 一 一



            借助一定压力的弹簧推动球体的运动，使得设备顺利运行，用于停止、定位、限位等各种场合。
            广泛用于一些医疗器械设备、润滑设备、气动工具等产品上面。也适用于模具、夹具、装配等。

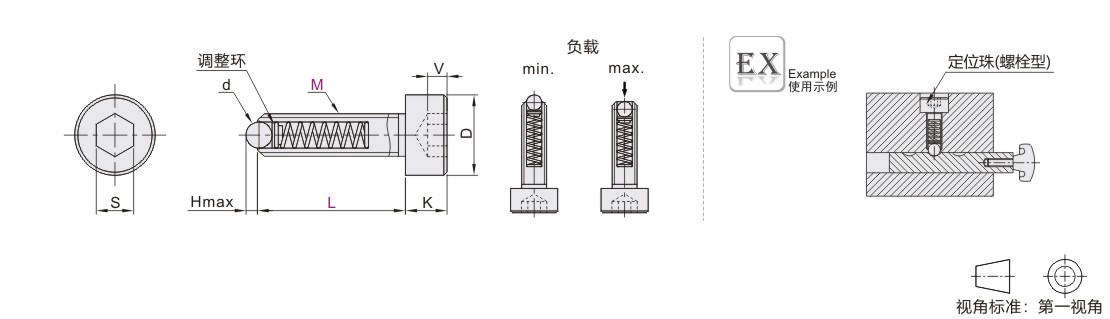

            参数图



             选型表

            型号 L
            		 ZAK01/02 ZAK03/04 S
            		 K
            		 V
            		 负载(N)
            d
            		 H
            		 D
            		 d H D 轻载ZAK01/03
            		 重载ZAK02/04
                 代码    M min. max. min. max.

              轻载
             ZAK01
             ZAK03

              重载
               ZAK02
             ZAK04

            		 4 10  15  20        30 2.5 0.8 7 2.5 0.8 7   3  4  2 1.8 5  3.8  9.9
            5       15  20        30  40 3 8.5 3 8.5   4  5  2.5   3.2  9.9  4.8  19.7
            6       15  20        30  40 10 3.5 1 10   5  6  3  5 15.4  9.7  29.5
            8       15  20        30  40 4 1 13 5 1.2 13   6  8  4 5.4 19.2  12.6  39.3
            10       15  20        30  40  50 5 1.2 16 6 1.5 17   8  10  5 8.8 24.2  18.5  49.1
            12                   25  30  40  7.1 1.8 18 7.9 2 19   10  12  6 10.8 29.4  19.5  58.9
            16*                               40 9.5 2.5 24 — — — 14 16 8 14.8 49 29.3 98.1



            ZAK03/04无带*号规格。
