        定位柱 长行程碳钢型 无防松型/带防松型 内六角孔安装型 金属球头/树脂球头 球面型

        条件筛选：

        类型 长行程碳钢型
        主体材质 S45C
        安装方式 内六角孔
        端头形状 球面型
        有无防松 有
        种类筛选 定位柱

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 载荷 主体 销 弹簧 使用
            环境温度
            材质 硬度 表面处理 材质 硬度 表面处理 材质
            ZAP10 长行程
            碳钢型            		 金属销 超轻载 S45C 29~35
            HRC            		 发黑 S45C 57~63
            HRC            		 镀锌 SWP-B -30~80℃
            ZAP11 轻载
            ZAP12 重载 发黑
            ZAP13 超重载 镀镍
            ZAP15 树脂销 超轻载 发黑 聚缩醛 — —
            ZAP16 轻载
            ZAP17 重载
            ZAP18 超重载 镀镍





            M3、M4规格未进行防松动处理。
            高温长时间放置，防松动效果最理想。
            低温短时间放置，防松动效果有所降低。

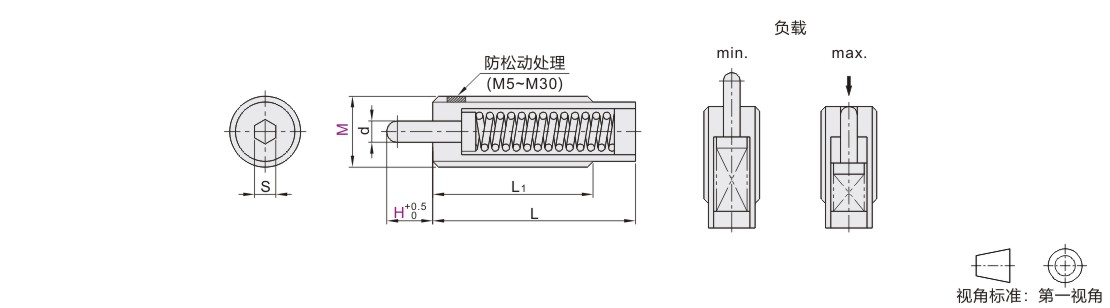

            参数图



            选型表

            型号    H d L L1 S 负载(N)
            代码   M 超轻 ·轻·
            重载型            		 超重
            载型            		 超轻载 轻载 重载 超重载
            min. max. min. max. min. max. min. max.
            金属销
            ZAP10
            ZAP11
            ZAP12
            ZAP13

            树脂销
            ZAP15
            ZAP16
            ZAP17
            ZAP18            		   3   (1.5)*  1.1  10  15  10(15)  0.9  0.04  0.33  0.49  1  0.9  4.2  2.2  4.5
              (3)* 15  20  15(20) 0.08  0.29  1.1  4.9  1.8
              4    (2)*  1.6  15  24  15(24) 1.3  0.22  0.66  1  2  2.9  8.8  5.2  13
              (4)* 24  24  0.23  0.59  2
              5    (3)* 2  20  27  20(27) 1.5  0.73  2.96  2  9.8  4.9  19.6  9.1  24.5
              (5)* 27  39  27(39) 0.71  2  2.9  8.8  24.8
              6    (3)*  2.5  25  30  25(30) 2  0.84  3.21  5.9  9.8  7.8    29.4  14.2  39.5
              (5)* 30  36  30(36) 2  4.9  14.1  39.4
             10  39  — 30  一 — 1.4  5     28  一 一
              8    (3)*   3.1  25  27  25(27)  2.5  0.89  3.31  5.9  9.8  14.7    29.4  35.3  41.2
              (5)* 27  35  27(30) 2.9  7.8  14.7
             10  43  — 30  — 一 3  7    28.8  一 一
             10    (5)*   3.8  30  35  30  3  1.89  4.71  5.9  14.7  8.8     49  15.7  62.8
            (10)* 43  53  1.69  2.9  7.8  12.7
            15  58  — — — 6.2    48.7  — —
             12    (5)*  5.5  30  43  30(35) 4  1.49  4.71  5.9  14.7  18.6     49  37.2  98.1
            (10)* 43  58  35  1.29  5.91  2.9  19.6  7.8  14.7
            (15)* 51  78  1.59  4.9  14.9
             20  78  一 一 一 3.5  6.9  一 一
             16   (10)* 8  60  60  35  5
            		 1.69  12.81  5.9  39.2  12.7    78.5  23.5  147.2
             (15)* 70  3.9  21.6
             (20)* 85  90  4.9  9.8  12.7
              (30) 125  125  一 一 2.9  6.9  19.6
            40  一 4.9  一 一
            50  155  19.6  49  29.4
            60  159  2.9  3.9
            70  185  3.4  5.5
            80  19.6  29.4    93.2
             20  (15)  10  60  80  45  6  12.7  78.5  24.5  147.1  12.7  245.3
            20  72  一 11.7  22.6  一 一
            30  96
            40  120
             24    7   10  60  — 45   10  19.6  98.1  44.1  196.1  24.5 314
            (15) 84  47.1   215.7  一  一
            20  75  一 17.7  44.1
            30  100
            40  124
             30  15   14  66  45   14  27.5  117.1  44.1  274.6
            20  78  53
            30  100  45.1
            40  123  47.1



            ZAP13/16/17仅适用带H尺寸（）内规格。            ZAP10/15/18仅适用H尺寸带*规格。              超重载型L1尺寸为（）内数值。           kgf=Nx0.101972
