        双导轨移载PPU 不可旋转 行程可调整 XZ轴

        条件筛选：

        驱动方式 伺服电机
        产品名称 双导轨移载PPU
        安装组件 无
        机械手运作 不可旋转行程可调整
        速度 普通型
        种类筛选 双导轨移载PPU

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码 类型 移载方向 驱动方式
        ZBC29 行程可调整型 X/Z轴 伺服电机



        产品简介：
          ● 双导轨移载PPU，取（Pick）和放（Place）的单元。该PPU为U型凸轮槽结构的移载机械手，
           通过伺服电机带动执行元件沿着预定的轨迹运行，进行取料和放料。
        产品特性：
          ● 速度快，单个工作周期最快为0.6s；
          ● 精度高，重复定位精度能达到±0.04mm；
          ● 行程可调，X轴行程通过移动凸轮位置实现调整；
          ● 高刚性，双导轨结构保证整体刚性好，运行稳定。
        应用场合：
          ● 主要应用于自动化设备的物料搬运， 检测，装配等场合。

        注意事项
          ● 本产品不含电机，电机需另行选购
          ● 工装治具+产品负载和速度不得超过我司官网设计要求标准；
          ● 本产品严禁冲压、压装和偏载使用，否则影响使用精度和寿命。











        参数图



        选型表

        型号
        		 Z轴行程 电机选择
        		 减速机
        连接方式
        		 减速比 控制方式
        		 输出信号
        		 最大直线行程 H3
        		 最小循环
        时间(s)
        		 最大负载
        (Kg)
        代码 规格 Z(mm) 伺服品牌 电机功率(W) 刹车形式 X轴(mm)
        ZBC29
        		 110 50
        65
        80        		 S(松下)
        M(三菱)
        T(台达)
        A(安川)
        K(汇川)
        X(西门子)
        Q(其他)        		 400 U(无刹车)
        V(有刹车)        		 A(通用)
        B(转角)        		 10 M(脉冲通用型)
        W(网口总线型)        		 N(NPN)
        P(PNP)        		 100~120 ≤2.5 0.6 1.8
        140 120~160 ≤18.5 0.8
        180 160~200 ≤37.5 1.0
        220 60
        75
        90        		 200~240 ≤51.5 1.2 2.5
        260 240~280 ≤77.5 1.4

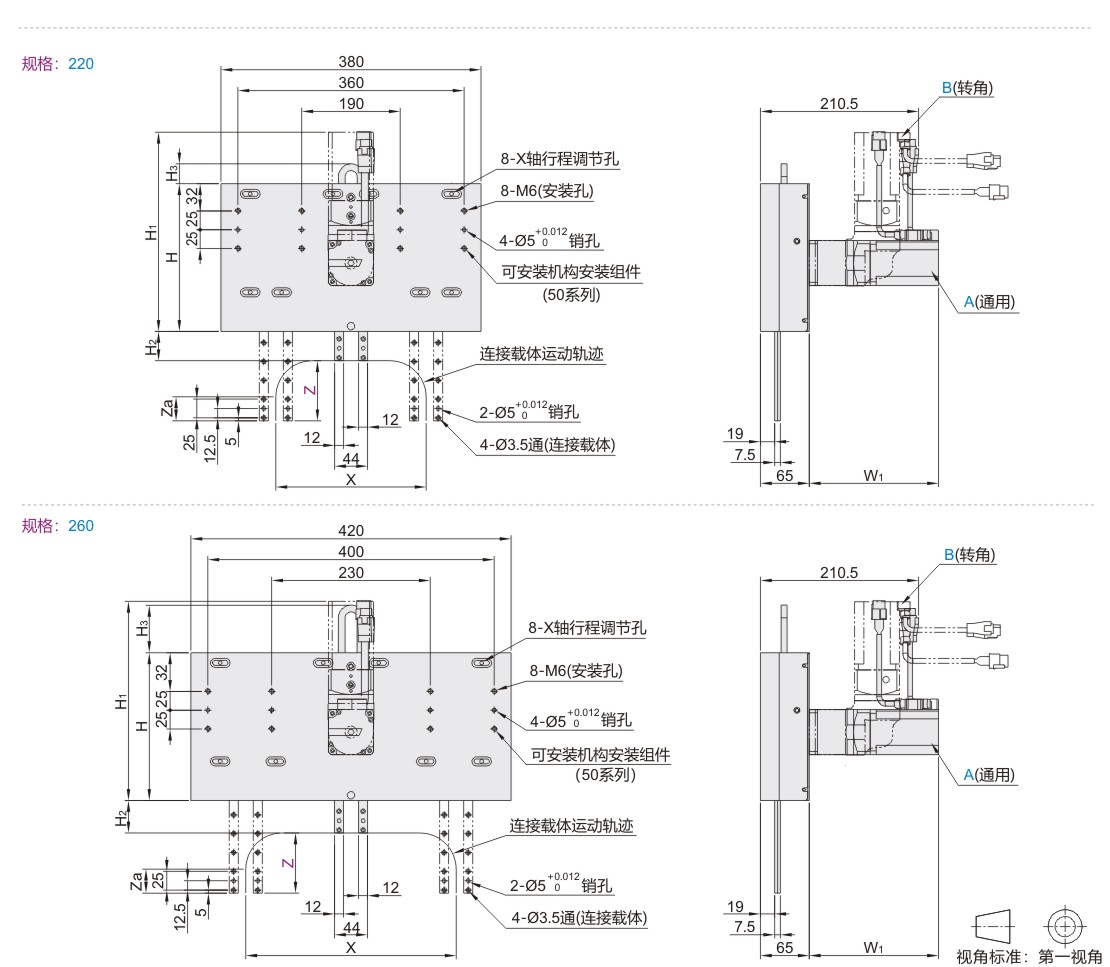

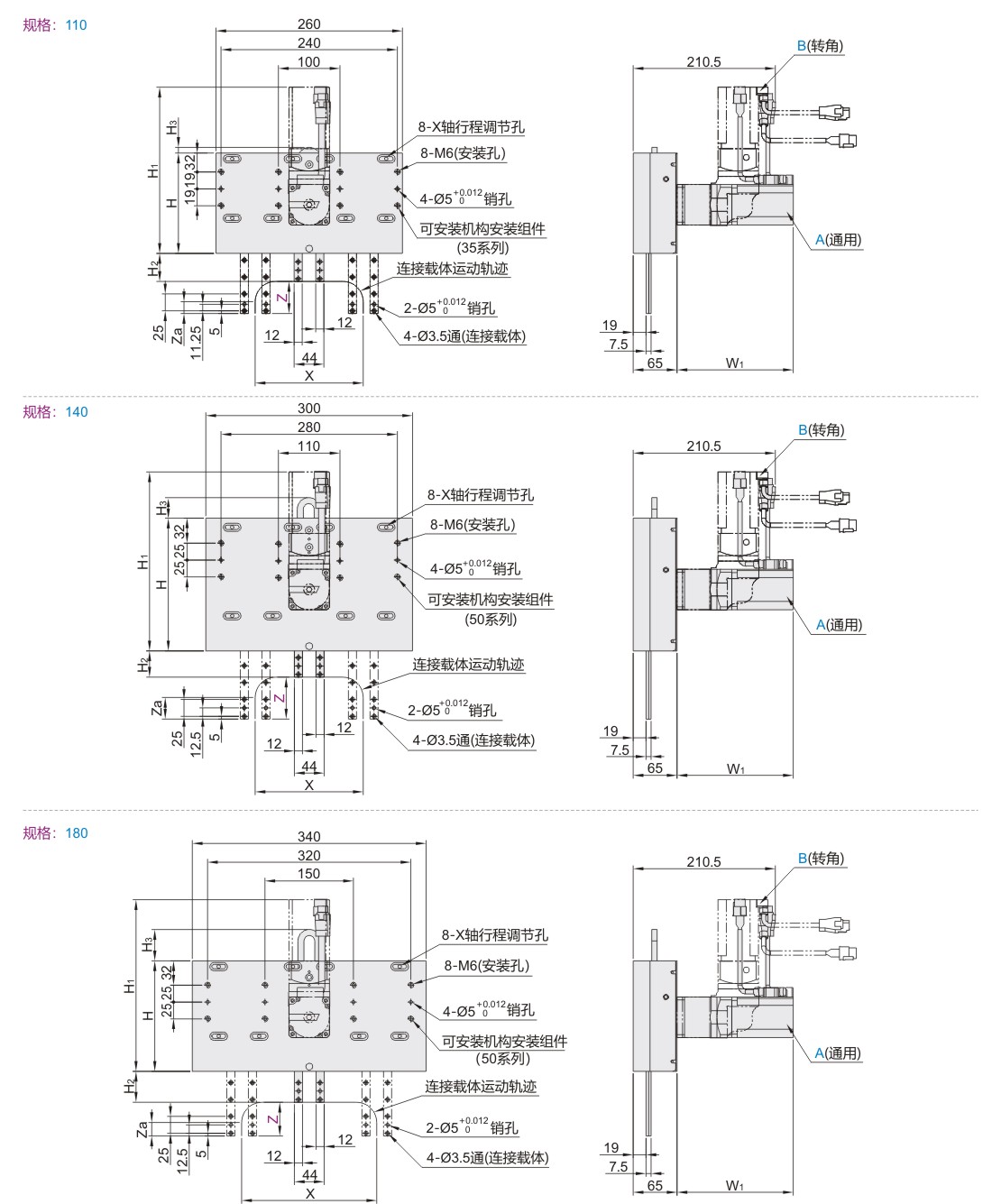

        尺寸表

        规格 Z Za H H1 H2 W1
        110
        140
        180        		 50 20 160.5 ≤316 44 ≤238.5
        65 35 175.5 ≤331 29
        80 50 190.5 ≤346 39
        220
        260        		 60 20 168.5 ≤325 36 ≤238.5
        75 35 183.5 ≤340 46
        90 50 198.5 ≤355 31

        若追加工其他安装孔位请联系我司。

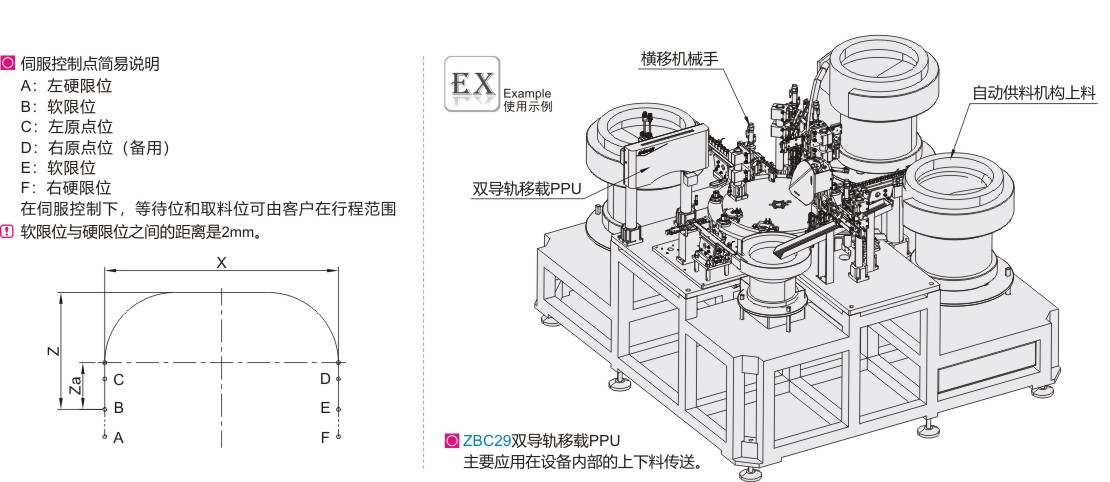

        伺服控制点简易说明
