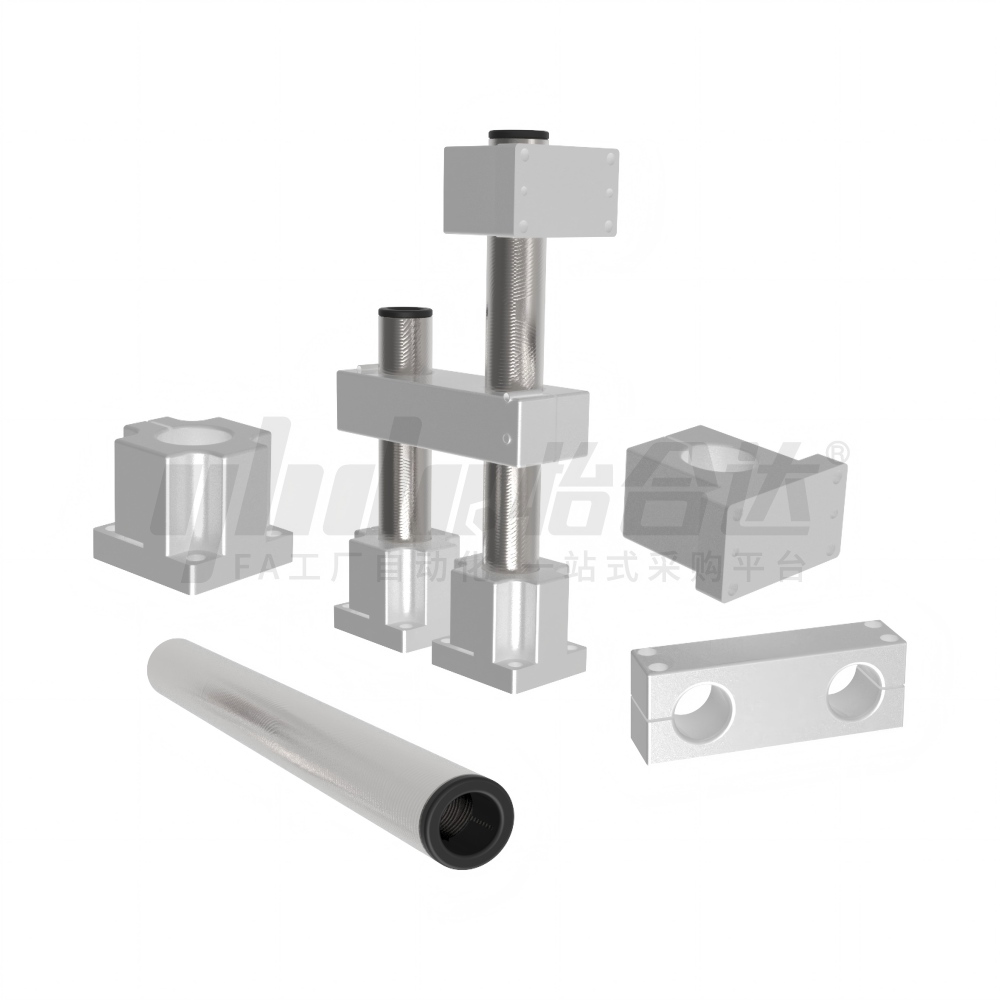

        机构安装组件 底座/立柱/锁块/加强块 ZCD01-16系列

        条件筛选：

        种类筛选 机构安装组件

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            代码

            参数选型

            产品名称

            材质

            表面处理

            产品选型

            D

            L

            100~1500
            /1

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 附件
            ZCD01 机构安装
            组件            		 底座 A6061 本色阳极氧化 白色内六角圆柱头螺钉(2个)
            E-ZCD01 经济型底座 喷粉
            ZCD06 立柱 S45C 表面镀硬铬
            (两端切断面无镀层)            		 护线套(1个)
            ZCD08 经济型立柱 一
            ZCD11 锁块 A6061 本色阳极氧化 一
            E-ZCD11 经济型锁块 喷粉
            ZCD16 加强块 本色阳极氧化 白色内六角圆柱头螺钉(4个)



             如需黑色表面处理请来图定制。

            经济型在外观上存在少量细微划痕或压痕(仅E-ZCD01/11)。

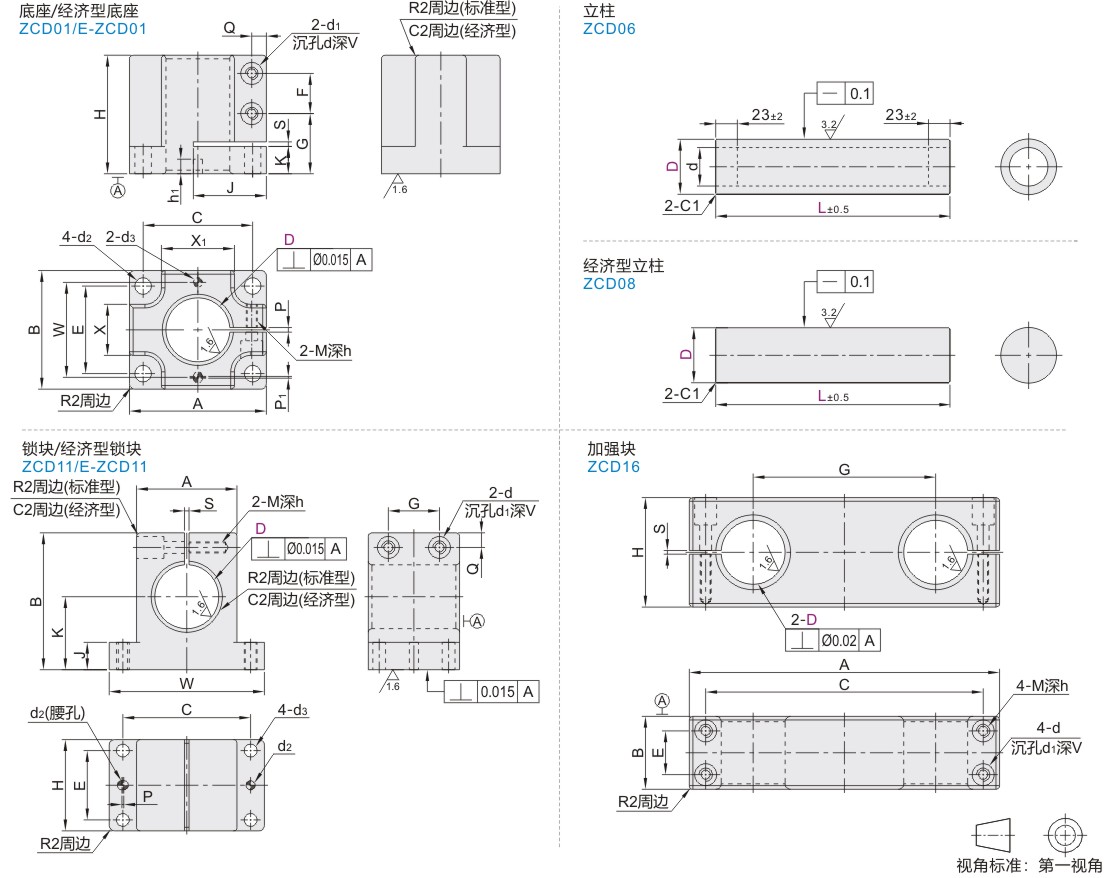

            参数图

            底座/经济型底座

            型号 A B H C E F G J K W P P1 S Q V M d d1 d2 d3 h h1 X X1
            代码 D
            底座
            ZCD01
            经济型底座
            E-ZCD01            		 25 +0.06
             -0.01            		 60 65 50 45 45 18 23 30 12 52 3±0.3 1 3±0.3 8 5 M6 12 6.5 9 5 +0.02
             -0.01            		 12 8 25 25
            35 75 65 60 48 22 33 40 15 8 15 28 28
            50 85 75 75 70 55 30 35 45 63 10 37 37
            75* 120 100 95 100 76 35 45 60 25 88.5 16 M8 15 8.5 11 25 54 54



            E-ZCD01不适用带*的规格。



            经济型立柱

            型号 L
            (最小单位1)
            代码 D
            ZCD08
            		 25 +0.05
             -0.10
            		 100~1500
            35
            50



            锁块/经济型锁块

            型号 A B H W C E G J  K P Q S V M d d1 d2 d3

            h
            代码 D
            锁块
            ZCD11
            经济型锁块
            E-ZCD11            		 25 +0.06
            +0.01            		 45 56 40 75 60 28 18 12 30 ±0.1 1 8 3±0.3 12 M6 6.5 12 5 +0.02
            +0.01            		 7 15
            35 55 75 50 85 70 38 28 15 40 15 25
            50 70 80 75 100 85 50 45 20
            75* 95 115 95 135 115 70 50 25 55 12 25 M8 8.5 15 8 9 30
            100* 120 140 105 160 140 80 65 30 70 30



            E-ZCD11不适用带*的规格。



            立柱

            型号 L
            (最小单位1)            		 d
            代码 D
            ZCD06 25 -0.05
            -0.10            		 100~1500 17±1
            35 28±1
            50 35±1
            75 56±1
            100 76±1



            加强块

            型号 A B H C E G S V M d d1 h
            代码 D
            ZCD16 25  +0.06
            +0.01            		 138  40  50  122  20  80  3±0.3 15  M6 6.5  12  15
            35  170  40  60  152  24  100  25
            50  190  50  70  172  30  20
            75  250  65  95  223  40  130  22  M10 11  18  30
