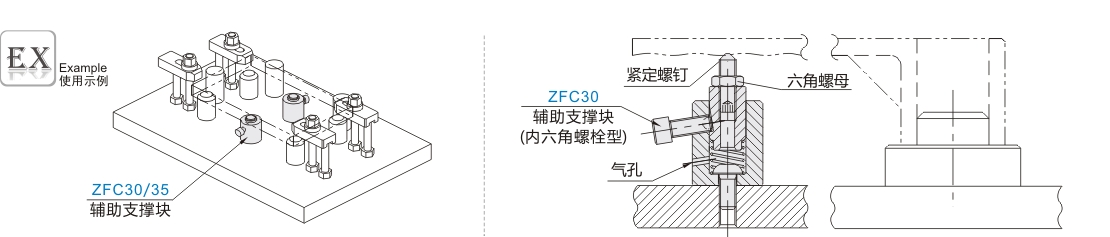

        辅助支撑块 圆形可调式 滚花螺母型 螺杆型

        条件筛选：

        类型 滚花螺杆可调式
        形状 圆形
        表面处理 镀硬铬
        安装孔特征 螺杆型
        本体材质 S45C
        种类筛选 辅助调整零件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图

            滚花螺母型

            代码 类型 材质 热处理 表面处理
            本体 轴 本体 轴 本体 轴
            ZFC35 圆形可调式 滚花螺母型 S45C SK95 — 淬火回火 镀硬铬 镀硬铬



            特点：
            ●  采用独有的锁紧机构；
            ●  可防止工件震动、变形。
            注意事项：
            ●  顶起力是指弹簧将轴顶起的力；
            ●  在轴的内螺纹中安装附件时为防止损坏，应将轴固定(夹持)后进行。




            参数图



             选型表

            型号
            		 L
            		 W
            		 H
            		 S
            		 M1
            		 D1
            		 D
            		 H1
            		 L1
            		 D2
            		 M2
            		 支撑力
            (N)
            		 顶起力
            (N)
            		 紧固扭矩
            (N·m)
            代码 M
            ZFC35 6 10 4 33 6 M6深12 14 28 22 22.7 24 6 600 10~22 1
            8 15 5 42 10 M8深16 19 35 28.5 27.7 30 8 700 10~27 1.2
            10 14 6 50 M10深20 22 42 34 31.8 36 10 14~28 1.5
            12 17 8 60 M12深24 26 50 42 36.8 40 12 800 15~30 2
