        快捷夹具 伸缩轴式快捷夹具

        条件筛选：

        类型 立式
        产品名称 伸缩轴式快捷夹具
        表面处理 发黑
        本体材质 S45C
        种类筛选 快捷夹具

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 热处理
            		 表面处理 颜色
            本体、手柄 凸轮 握柄 凸轮 本体、手柄 凸轮 握柄
            ZFM11 伸缩轴式
            快捷夹具            		 S45C
            		 SCM415
            		 酚醛
            树脂            		 渗碳淬火
            HRC50~55            		 发黑 发黑 哑光
            黑色



            特点

             ● 轴伸出量自由、夹紧力恒定，即使进深较大的工件也可夹紧；

             ● 立式的伸缩轴式快捷夹具，除下推式外，还可组合成各种应用；

             ● 通过内置弹簧进行夹紧，夹紧力始终保持恒定。



            适用轴

            规格 适用轴 伸出量
            08 PKG01-d8-L100 0~22
            PKG01-d8-L125 0~47
            PKG01-d8-L150 0~72
            12 PKG01-d12-L125 0~20
            PKG01-d12-L150 0~45
            PKG01-d12-L200 0~95

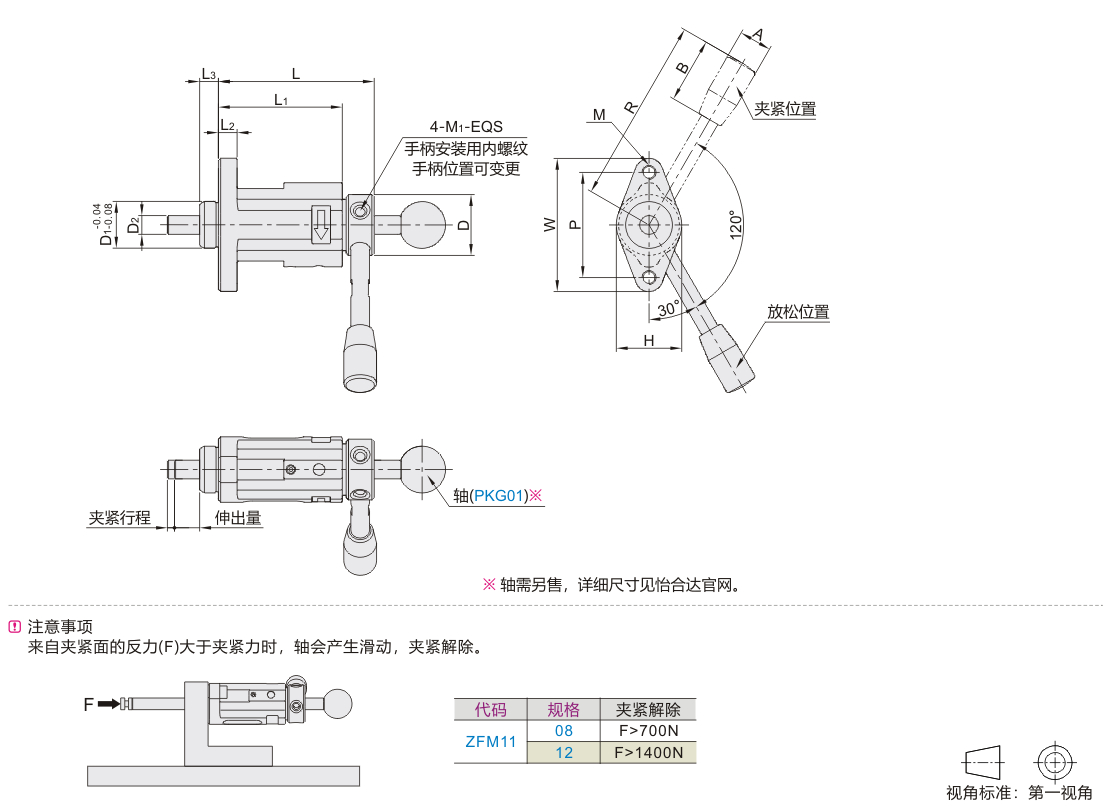

            参数图



            选型表

            型号
            		 夹紧
            行程
            		 D2
            		 W
            		 H
            		 L2
            		 M
            		 P L
            		 L1
            		 L3
            		 D
            		 D1
            		 R
            		 B
            		 A
            		 M1
            		 手柄容许
            载荷(N)
            		 夹紧力
            (N)
            代码 规格
            ZFM11 08 1.5 8 57 28 8 M6(导孔5.2) 45 68.5 53 8 26 20 80 28 14 M5 80 700
            12 2.3 12 85 40 12 M10(导孔8.5) 65 90.7 72 12 36 30 132 50 21 M6 150 1400
