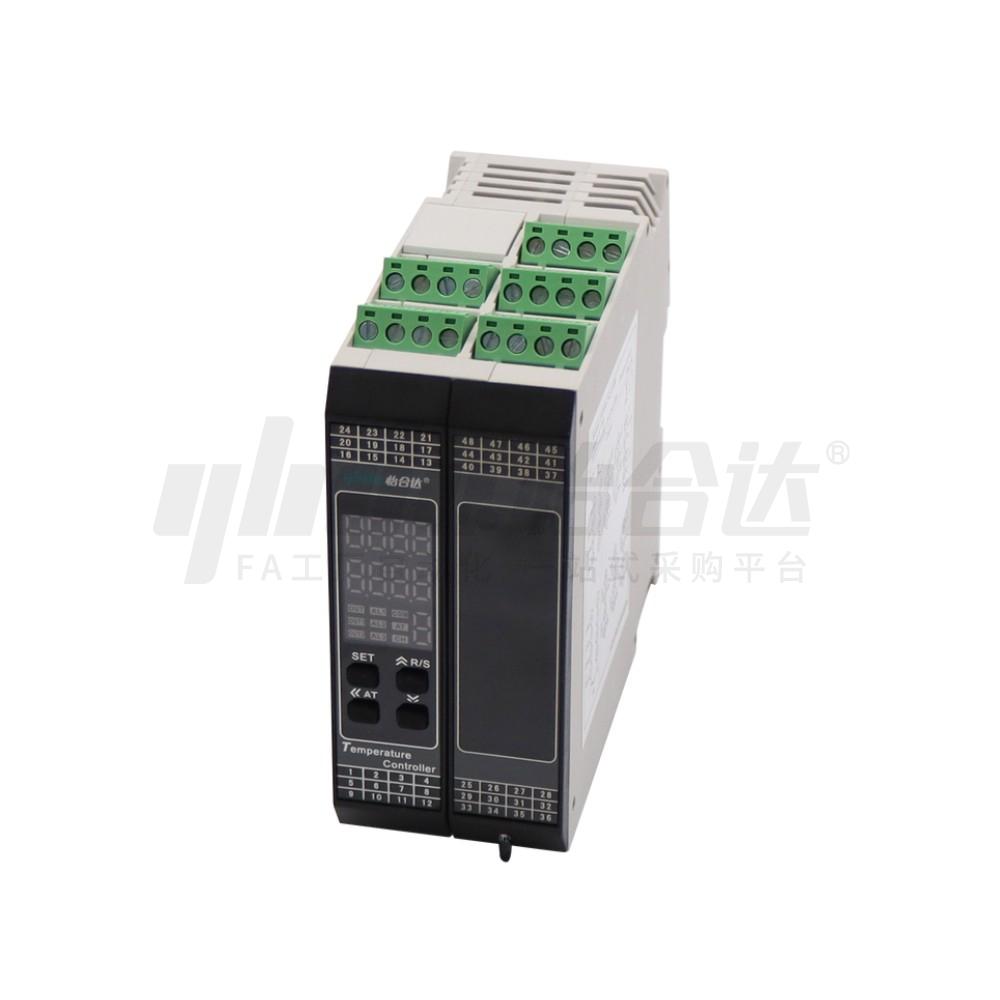

温度控制器 导轨安装型•八通道
品牌名称：
怡合达
条件筛选：
类型 温度控制器
输入通道 八通道
特征 轨道安装型
种类筛选 温度传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书

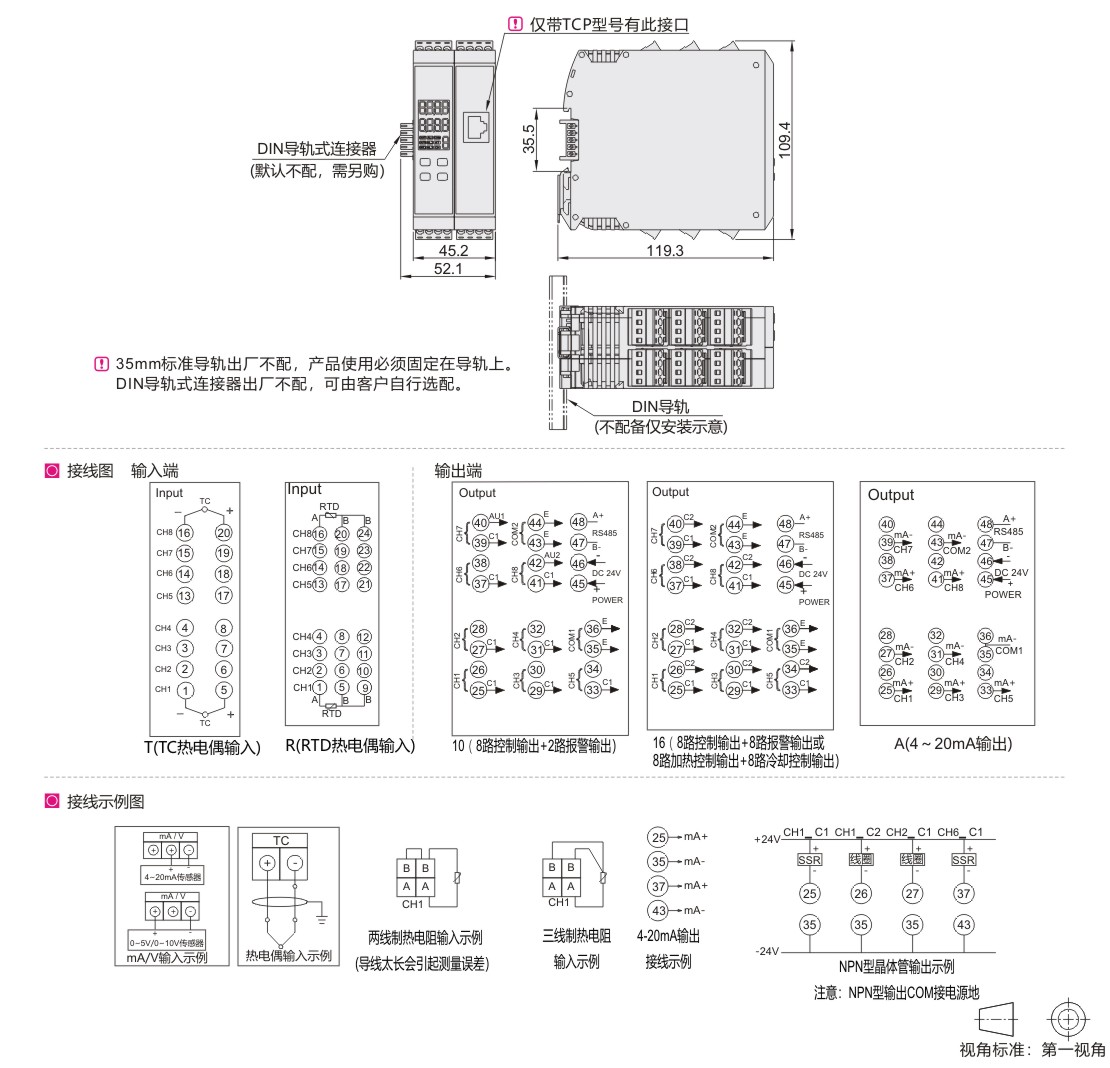

加热温控接线TOP图
材质图
参数图
材质图
| 代码 | 类型 | 输入通道 | 面板类型 |
| ZKP30 | 双拼接导轨安装型 | 八通道 | 模块型 |
特点：
多种热电偶/热电阻信号类型可选，信号输入通道之间DC300V耐压可用于接地式探头； 具有测量显示、控制输出、TCP、RS485通讯等功能； 多种PID控制算法可供选择，且具有自整定功能； 具有多通道控制负载功率均匀分配功能； 本产品使用于工业机械、机床、普通测量仪器及设备中：0.5级精度。
参数图
选型表
| 型号 | 控制输出 | 晶体管报警输出 | 通信 | 工作电源 | |
| 代码 | 输入信号类型 | ||||
| ZKP30 | T(TC热电偶输入) R(RTD热电偶输入) |
Q(NPN报警) | 10(8路控制输出+2路报警输出） 16(8路控制输出+8路报警输出或 8路加热控制输出+8路冷却控制输出） |
RT(RS485&TCP通信) R(RS485) |
DC24V |
| A(4 ~20mA) | 无指定(无报警输出) | ||||
技术参数
| 主控输出类型 | 晶体管集电极开路输出或4~20mA |
| 晶体管输出容量 | @25℃ DC 24V 最大100mA 环境温度每上升10℃ , 电流降额8mA 耐压 ：100V |
| 电流电压输出带载 | 4~20mA带载小于500Ω |
| 显示更新 | 2次每秒每通道(采样速度大于80次每秒) |
| 供电电源 | DC 24V |
| 整机功耗 | 2W无输出 ；24V晶体管输出最大40W；4~20mA输出最大6W |
| 周围环境条件 | 室内使用 ，温度 ：0~50℃ 无结露 ，湿度：< 85% RH ，海拔小于2000m |
| 存贮环境 | -10~60℃ , 无结露 |
| 通讯接口 | RS485接口 Modbus-RTU 协议 |
| 绝缘电阻 | 输入 、输出 、电源对机壳＞20 MΩ |
| 静电放电 | IEC/ EN61000-4-2 Contact ±4KV /Air ±8 KV perf.Criteria B |
| 脉冲群抗扰度 | IEC/ EN61000-4-4 ±2KV perf.Criteria B |
| 浪涌抗扰度 | IEC/ EN61000-4-5 ±0.5KV perf.Criteria B |
| 电压暂降及短时中断抗扰度 | IEC/ EN61000-4-29 0%~70% perf.CriGTEria B |
| 隔离耐压 | 信号输入与电源500VAC 1min |
| 整机重量 | 约 400g |
| 机壳材质 | 外壳与面板基架PA66 (难燃度UL94V-0) |
| 面板材质 | PC胶片与PEM硅胶按键 |
| 停电数据保护 | 10年 ，EEPROM写次数大于100亿次 |
-
