经济型直线轴承箱式单元 单衬型/双衬型 加高方型 阳极氧化
常规选型
图纸选型
型号筛选
未生成型号，还有 3 项未选择
代码
参数选型
直线轴承样式
产品选型
内径d(mm)
未税折扣单价：--
含税折扣单价：--
含税总价--
购买数量：
登录后可查看价格、加入购物车、一键购买
立即登录
产品设计图
技术图档
全部型号
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 |
使用轴承 | 固定座 | 使用环境温度 | ||
| 代码 | 材质 | 表面处理 | ||||
| E-LMX01 | 单衬型 | 标准型 | E-LMC02系列 | 铝合金 | 阳极氧化 | -15~80°C |
| E-LMY01 | 双衬型 | |||||

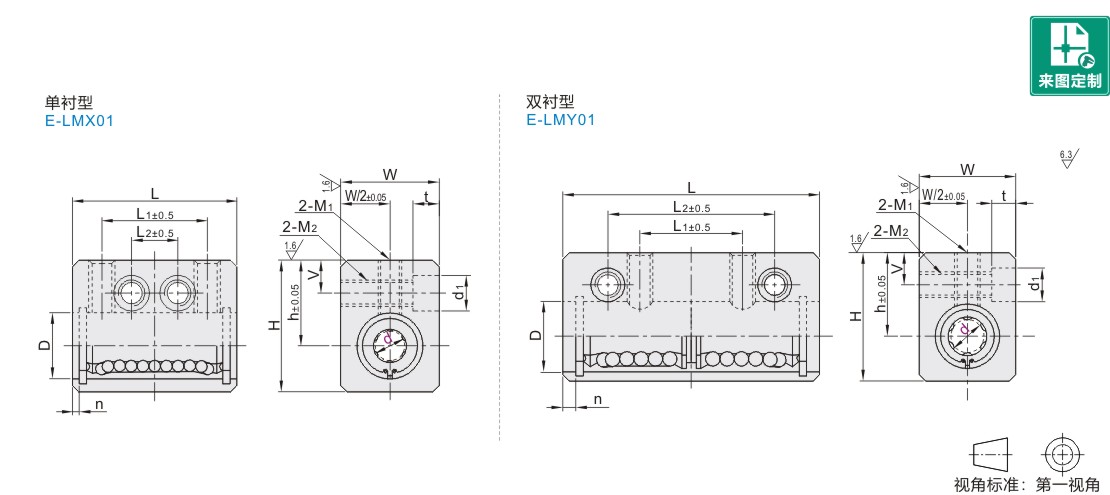

参数图
单衬型
| 型号 |
D |
n |
L |
L1 |
L2 |
h |
W |
H |
V |
M1 |
M2 |
d1×t |
基本额定负载 |
重量(g) |
|||
| 代码 | d |
C(动)N | Co(静)N | ||||||||||||||
| E-LMX01 | 4 | +0.003 -0.011 |
8 | 1.1 | 15 | — | 10 | 10 | 12 | 16 | 3 | M3 | M3 | 4.2×1.5(M2螺栓用) | 82 | 137 | 7 |
| 5 | 10 | 4.0 | 25 | 16 | 7 | 13 | 15 | 20 | 5 | M4 | M4 | 6×5(M3螺栓用) | 164 | 241 | 15 | ||
| 6 | +0.003 -0.012 |
12 | 3.0 | 27 | 18 | 9 | 14 | 16 | 22 | 204 | 299 | 20 | |||||
| 8 | 15 | 32 | 20 | 10 | 16 | 20 | 26 | M5 | 263 | 405 | 35 | ||||||
| 10 | 19 | 4.0 | 39 | 27 | 15 | 19 | 26 | 32 | 6 | M6 | M5 | 8×6(M4螺栓用) | 400 | 440 | 75 | ||
| 12 | 21 | 40 | 20 | 28 | 34 | 412 | 442 | 85 | |||||||||
| 13 | 23 | 42 | 28 | 16 | 25 | 30 | 43 | 7 | M6 | 9×7(M5螺栓用) | 448 | 496 | 130 | ||||
| 16 | 28 | 3.8 | 47 | 32 | 18 | 27 | 36 | 49 | 796 | 1021 | 200 | ||||||
| 20 | +0.003 -0.013 |
32 | 52 | 36 | 31 | 42 | 54 | 8 | M8 | M8 | 11×8(M6螺栓用) | 859 | 1345 | 270 | |||
| 25 | 40 | 3.2 | 69 | 42 | 22 | 37 | 52 | 65 | 9 | M10 | M10 | 14×10(M8螺栓用) | 1095 | 2046 | 570 | ||
| 30 | 45 | 74 | 44 | 40 | 58 | 71 | 1529 | 2676 | 705 | ||||||||
d4仅有一处M1安装孔。 kgf=N×0.101972
双衬型
| 型号 |
D |
n |
L |
L1 |
L2 |
h |
W |
H |
V |
M1 |
M2 |
d1×t |
基本额定负载 |
重量(g) |
|||
| 代码 | d |
C(动)N | Co(静)N | ||||||||||||||
| E-LMY01 | 4 | +0.003 -0.011 |
8 | 1.1 | 27 | 14 | 22 | 10 | 12 | 16 | 3 | M3 | M3 | 4.2×1.5(M2螺栓用) | 164 | 274 | 12 |
| 5 | 10 | 4.0 | 40 | 18 | 28 | 13 | 15 | 20 | 5 | M4 | M4 | 6×5(M3螺栓用) | 267 | 476 | 32 | ||
| 6 | +0.003 -0.012 |
12 | 3.0 | 46 | 20 | 30 | 14 | 16 | 22 | 331 | 551 | 35 | |||||
| 8 | 15 | 56 | 30 | 42 | 16 | 20 | 26 | M5 | 466 | 777 | 70 | ||||||
| 10 | 19 | 4.0 | 68 | 36 | 50 | 19 | 26 | 32 | 6 | M6 | M5 | 8×6(M4螺栓用) | 649 | 879 | 145 | ||
| 12 | 21 | 70 | 20 | 28 | 34 | 670 | 885 | 165 | |||||||||
| 13 | 23 | 74 | 42 | 55 | 25 | 30 | 43 | 7 | M6 | 9×7(M5螺栓用) | 728 | 991 | 245 | ||||
| 16 | 28 | 3.8 | 84 | 52 | 65 | 27 | 36 | 49 | 1247 | 2041 | 380 | ||||||
| 20 | +0.003 -0.013 |
32 | 94 | 58 | 70 | 31 | 42 | 54 | 8 | M8 | M8 | 11×8(M6螺栓用) | 1453 | 2689 | 515 | ||
| 25 | 40 | 3.2 | 128 | 80 | 100 | 37 | 52 | 65 | 9 | M10 | M10 | 14×10(M8螺栓用) | 1779 | 4092 | 1115 | ||
| 30 | 45 | 138 | 90 | 110 | 40 | 58 | 71 | 2484 | 5352 | 1380 | |||||||
kgf=N×0.101972
-
