      经济型实心导向轴 直杆型 表面粗糙度Ra0.8

      常规选型
      图纸选型
      型号：

      型号筛选

      可选加工（可选）

      未生成型号，还有 2 项未选择

      重置

      代码

      产品选型

      轴径D(mm)

      长度L(mm)

      15~3000
      /1

      未税折扣单价：-- --

      含税折扣单价：----

      含税总价(税率13%)：--

      购买数量(PCS)：

      起订量：1PCS

      , 加量幅度：1PCS

      登录后可查看价格、加入购物车、一键购买

      立即登录

      产品设计图

      3D模型
      PDF下载
      3D图库
      代码:

        规格参数

        3D预览

        可选加工参数

        产品简介

        材质图

        参数图

        材质图
        代码
        		 类型
        		 精度等级
        		 材质
        		 硬度
        		 表面处理
        国标 相当
        E-SAD23 标准型 普通级 45  S45C   高频淬火
          有效硬化层深度见P16
          淬火硬度HRC56~        		   镀硬铬，
          镀层硬度HV750~，
          镀层厚度3µm~





        圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

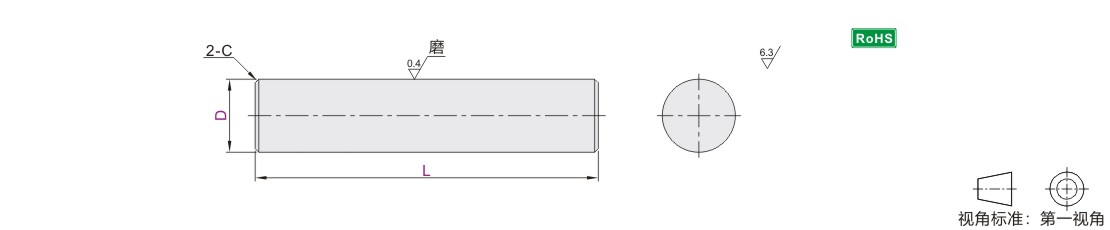

        参数图



        选型表

        型号
        		 L
        最小单位1
        		 C
        代码 D
        E-SAD23 6  -0.005
        -0.020        		 15~1000 0.2以下
        8  0.5以下
        10
        12  15~1500
        13
        15  -0.005
        -0.025
        16  30~2500
        20  1.0以下
        25
        30  60~3000
        35  -0.005
        -0.030
        40
        50
