      滚柱式直线导轨 重预压 高级 精密级 滑块加长型

      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 5 项未选择

      代码

      参数选型

      滑块数量

      精度等级

      产品选型

      H

      L

      134~1977
      /1

      未税折扣单价：-- --

      含税折扣单价：----

      含税总价(税率13%)：--

      购买数量()：

      起订量：0

      , 加量幅度：0

      登录后可查看价格、加入购物车、一键购买

      立即登录

      产品设计图

      3D模型
      PDF下载
      3D图库
      代码:

        技术图档

        3D预览

        产品简介

        产品问答

        材质图

        参数图

        材质图
        代码 类型 精度
        等级        		 滑块
        固定方式        		 滑块数量 滑轨
        固定方式        		 材质
        滑轨 滑块
        ICD01 组件 高级 上锁式 单滑块 上锁式 S55C SNCM220
        ICD03 双滑块
        ICD05 精密级 单滑块
        ICD06 双滑块





        静态容许力矩,MR/MP/MY的数值请参考下表。

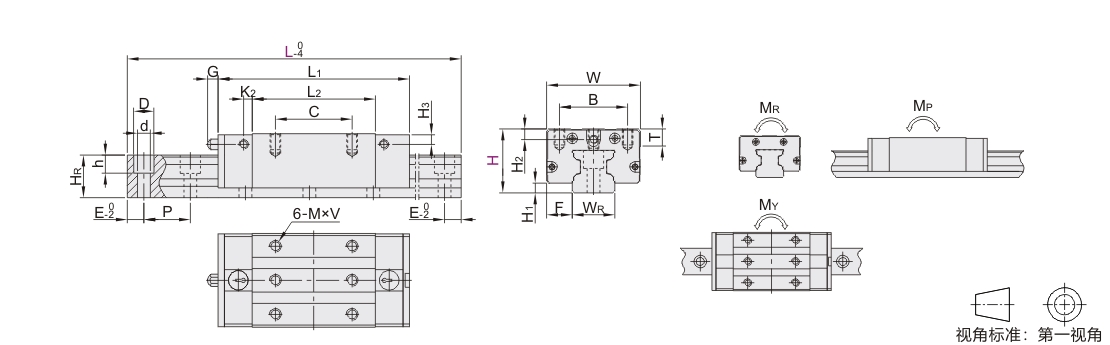

        参数图



        选型表

        型号
        		 L
        		 H1
        		 F
        		 滑块尺寸
        代码 H W B C L1 L2 K2 G M×V T H2 H3
        ICD01
        ICD03
        ICD05
        ICD06        		 40 134~973 4.8 12.5 48 35 50 115.5 83.5 6.6 12 M6×9 9.5 10 10
        45 176~1295 6 16 60 40 60 135.2 98.7 8 M8×12 10
        55 176~1295 6.5 18 70 50 72 153.5 110.5 M8×14 12 15 15
        70 180~1702 8 20.5 86 60 80 189.4 141.7 10 13.5 M10×19 17 20 20
        80 206~1945 10 23.5 100 75 95 235.4 179.5 12 M12×19 18 21 21
        90 328~1977 12 31.5 126 76 120 300.4 230 M16×20 19.5 16.5 16.5



        L尺寸的最小值由滑块长度与滑块数量而定。 每个规格滑轨长度L最大可做到4000mm/条。



        滑轨尺寸 基本额定负载(KN) 静态容许力矩(KN-m) 重量
        WR HR D h d P 固定螺钉 C(动)      Co(静) MR MP MY 滑块(kg) 滑轨(kg/m)
        23  23.5  11  9  7  30  M6 ×20 36.3  82.9  0.95  1.08  1.08      0.85  3.5
        28  27.5  14  12  9  40  M8 ×25 54  124  1.72  1.96  1.96      1.22  5
        34  30.5  73.9  169  2.85  2.94  2.94      2.15  7
        45  37  20  17  14  52.5  M12×35 117.2  261.6  5.94  5.9  5.9      4.1  11.2
        53  43  23  20  16  60  M14×45 172.5  378  10.26  10.6  10.6      7  15.6
        63  52  26  22  18  75  M16 ×50 277  624  20.02  22.5  22.5  13.3  22.4



        N(安装孔数)/E(螺钉中心孔至端面距离)

        H L
        最小单位1        		 N
        (安装孔数)        		 E
        40  134~163 5  E=[L-(N-1)×P]/2
        164~193 6
        194~223 7
        224~253 8
        254~283 9
        284~313 10
        314~343 11
        344~373 12
        374~403 13
        404~433 14
        434~463 15
        464~493 16
        494~523 17
        524~553 18
        554~583 19
        584~613 20
        614~643 21
        644~673 22
        674~703 23
        704~733 24
        734~763 25
        764~793 26
        794~823 27
        824~853 28
        854~883 29
        884~913 30
        914~943 31
        944~973 32
        45  176~215 5
        216~255 6
        256~295 7
        296~335 8
        336~375 9
        376~415 10
        416~455 11
        456~495 12
        496~535 13
        536~575 14
        576~615 15



        N(安装孔数)/E(螺钉中心孔至端面距离)

        H L
        最小单位1        		 N
        (安装孔数)        		 E
        45  616 ~655 16  E=[L-(N-1)×P]/2
        656 ~695 17
        696 ~735 18
        736 ~775 19
        776 ~815 20
        816 ~855 21
        856 ~895 22
        896 ~935 23
        936 ~975 24
        976~1015 25
        1016~1055 26
        1056~1095 27
        1096~1135 28
        1136~1175 29
        1176~1215 30
        1216~1255 31
        1256~1295 32
        55  176~215 5
        216~255 6
        256~295 7
        296~335 8
        336~375 9
        376~415 10
        416~455 11
        456~495 12
        496~535 13
        536~575 14
        576~615 15
        616~655 16
        656~695 17
        696~735 18
        736~775 19
        776~815 20
        816~855 21
        856~895 22
        896~935 23
        936~975 24
        976~1015 25
        1016~1055 26



          N(安装孔数)/E(螺钉中心孔至端面距离)

        H L
        最小单位1        		 N
        (安装孔数)        		 E
        55  1056~1095 27  E=[L-(N-1)×P]/2
        1096~1135 28
        1136~1175 29
        1176~1215 30
        1216~1255 31
        1256~1295 32
        70  180~232 4
        233~284 5
        285~337 6
        338~389 7
        390~442 8
        443~494 9
        495~547 10
        548~599 11
        600~652 12
        653~704 13
        705~757 14
        758~809 15
        810~862 16
        863~914 17
        915~967 18
        968~1019 19
        1020~1072 20
        1073~1124 21
        1125~1177 22
        1178~1229 23
        1230~1282 24
        1283~1334 25
        1335~1387 26
        1388~1439 27
        1440~1492 28
        1493~1544 29
        1545~1597 30
        1598~1649 31
        1650~1702 32
        80  206~265 4
        266~325 5
        326~385 6



          N(安装孔数)/E(螺钉中心孔至端面距离)

        H L
        最小单位1        		     N
        (安装孔数)        		 E
        80  386~445 7  E=[L-(N-1)×P]/2
        446~505 8
        506~565 9
        566~625 10
        626~685 11
        686~745 12
        746~805 13
        806~865 14
        866~925 15
        926~985 16
        986~1045 17
        1046~1105 18
        1106~1165 19
        1166~1225 20
        1226~1285 21
        1286~1345 22
        1346~1405 23
        1406~1465 24
        1466~1525 25
        1526~1585 26
        1586~1645 27
        1646~1705 28
        1706~1765 29
        1766~1825 30
        1826~1885 31
        1886~1945 32
        90  328~402 5
        403~477 6
        478~552 7
        553~627 8
        628~702 9
        703~777 10
        778~852 11
        853~927 12
        928~1002 13
        1003~1077 14
        1078~1152 15
        1153~1227 16



          N(安装孔数)/E(螺钉中心孔至端面距离)

        H L
        最小单位1        		 N
        (安装孔数)        		 E
        90  1228~1302 17 E=[L-(N-1)×P]/2
        1303~1377 18
        1378~1452 19
        1453~1527 20
        1528~1602 21
        1603~1677 22
        1678~1752 23
        1753~1827 24
        1828~1902 25
        1903~1977 26



        P：螺钉孔间距离

        E：螺钉中心孔至端面距离

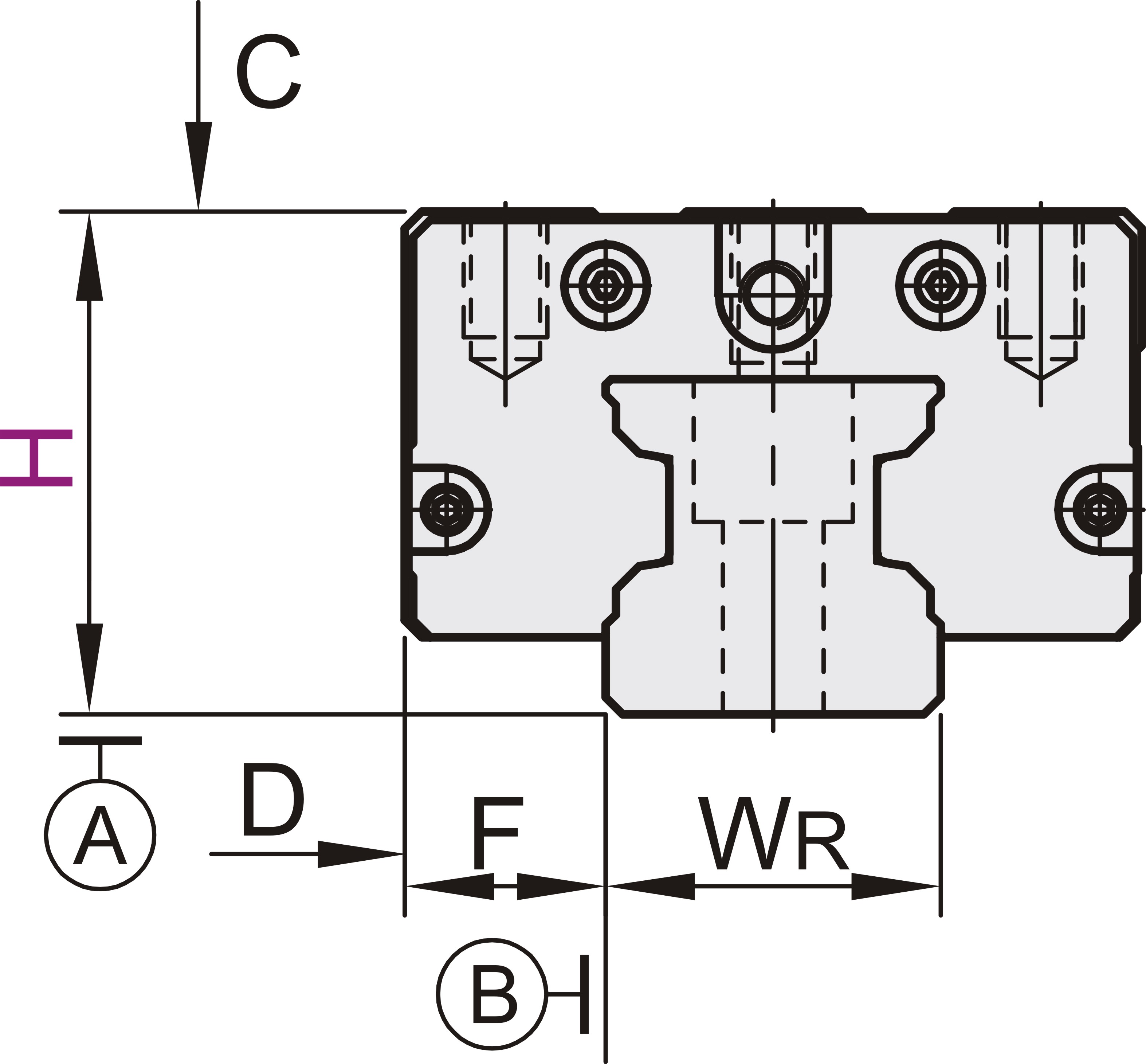

        精度基准

        尺寸精度 高级 精密级
        40  45  55  70  80  90  40  45  55  70  80  90
        单滑块 高度H的容许尺寸误差 ±0.04 ±0.04 ±0.04 ±0.05 ±0.05 ±0.07 0
        -0.04        		 0
        -0.04        		 0
        -0.04        		 0
        -0.05        		 0
         -0.05        		 0
        -0.07
        宽度F的容许尺寸误差 ±0.04 ±0.04 ±0.04 ±0.05 ±0.05 ±0.07 0
        -0.04        		 0
        -0.04        		 0
        -0.04        		 0
        -0.05        		 0
         -0.05        		 0
        -0.07
        双滑块 高度H的相互误差 0.015  0.015  0.015  0.015  0.015  0.02  0.007  0.007  0.007  0.007  0.007  0.01
        宽度F的相互误差 0.015  0.015  0.015  0.02  0.02  0.025  0.007  0.007  0.007  0.01  0.01  0.015
        滑块C面对滑轨A面的行走平行度
        详情请在怡合达网站搜索查看
        滑块D面对滑轨B面的行走平行度
