图形预览
精密型真空吸盘用金属支架 带缓冲型 顶部真空端口 内螺纹接头型
常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
安装方式
产品选型
规格
缓冲行程
真空端连接螺纹
未税折扣单价：--
含税折扣单价：--
含税总价--
购买数量：
登录后可查看价格、加入购物车、一键购买
立即登录
产品设计图
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 缓冲形式 |
| J-WEY21 | 顶部真空端口 |
可回转 |
| J-WEY22 | 不可回转 |
特点：
● 实现低摩擦、低噪音、噪音级45dB；
● 采用无铜材质，防摩擦，减少粉尘掉落；
● 设有防止偏心结构，上下动作顺滑。

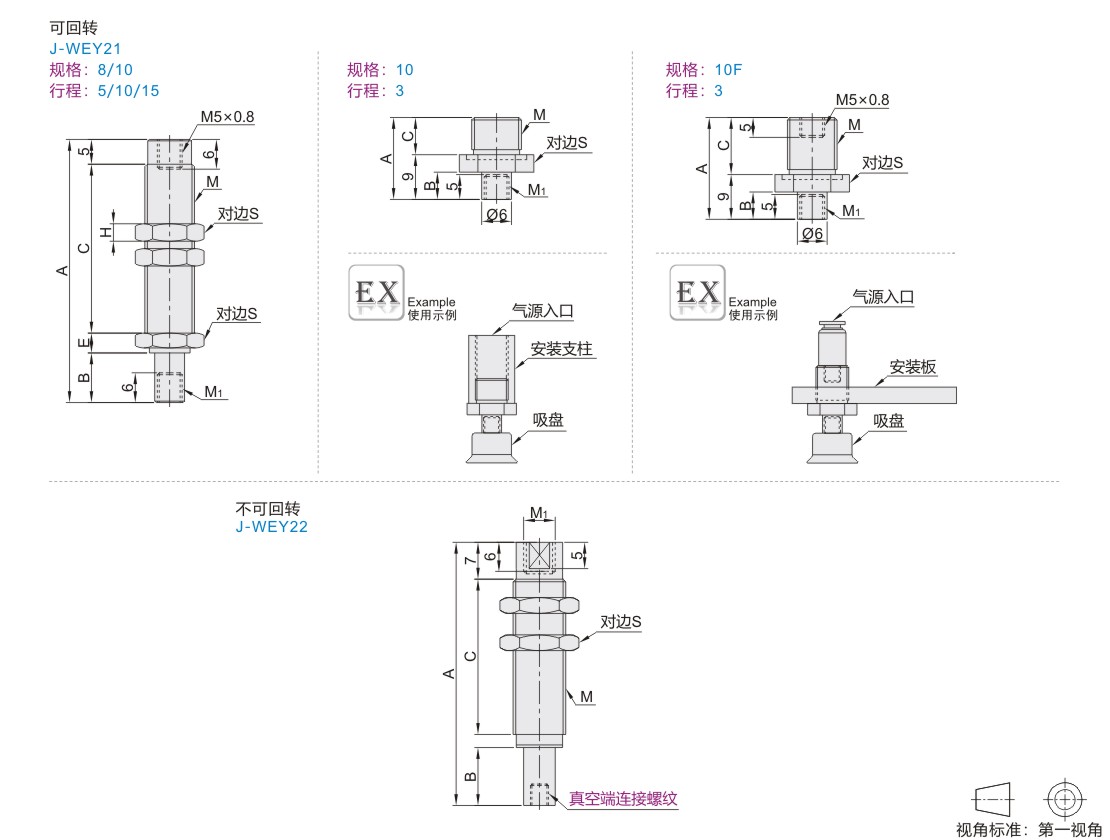

参数图
选型表
J-WEY21
| 型号 |
缓冲行程 |
缓冲形式 |
M |
A |
B |
C |
E |
H |
S |
M1 |
|
| 代码 | 规格 | ||||||||||
| J-WEY21 | 8 | 5 | 可回转 | M8×0.75 | 43 | 5.5 | 24.5 | 7.5 | 3 | 10 | M4×0.7 |
| 10 | 48 | 10.5 | |||||||||
| 10 | 3 | M10×1.0 | 16.5 | 5.5 | 7.5 | — | — | 13 | M5×0.8 | ||
| 5 | 48 | 5 | 34 | 4 | 3.5 | ||||||
| 10 | 53 | 10 | |||||||||
| 15 | 58 | 15 | |||||||||
| 10F | 3 | M10×1.0 | 20.5 | 5.5 | 11.5 | — | — | ||||
J-WEY22
| 型号 |
缓冲行程 |
真空端 连接螺纹 |
缓冲形式 |
M |
M1 |
A |
B |
C |
S |
|
| 代码 | 规格 | |||||||||
| J-WEY22 | 10 | 5 | B4(M4×0.7) | 不可回转 | M10×1.0 | M5×0.8 | 40 | 5 | 24.5 | 13 |
| 10 | 50 | 10 | 29.5 | |||||||
| B5(M5×0.8) | ||||||||||
| 15 | 60 | 15 | 34.4 | |||||||
| 14 | 5 | B5(M5×0.8) | M14×1.0 | M6×1.0 | 42.5 | 5 | 26.5 | 17 | ||
| 10 | 52.5 | 10 | 31.5 | |||||||
| B6(M6×1.0) | ||||||||||
| 15 | 62.5 | 15 | 36.5 | |||||||
-
