      气压用连接块 I形 端面贯穿 标准型  孔距固定型 螺径相同 A5052材质

      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 4 项未选择

      代码

      参数选型

      宽×高

      产品选型

      侧面孔数

      螺纹代号

      未税折扣单价：-- --

      含税折扣单价：----

      含税总价(税率13%)：--

      购买数量()：

      起订量：0

      , 加量幅度：0

      登录后可查看价格、加入购物车、一键购买

      立即登录

      产品设计图

      3D模型
      PDF下载
      3D图库
      代码:

        技术图档

        全部型号

        3D预览

        产品简介

        材质图

        参数图

        材质图
        代码 类型
        		 边长
        		 材质
        		 常压
        国标 相当
        KAC01 I形端面贯穿 标准型 30×30 LF2 A5052 1MPa≈10.2Kgf/cm2以下
        KAC02 40×40

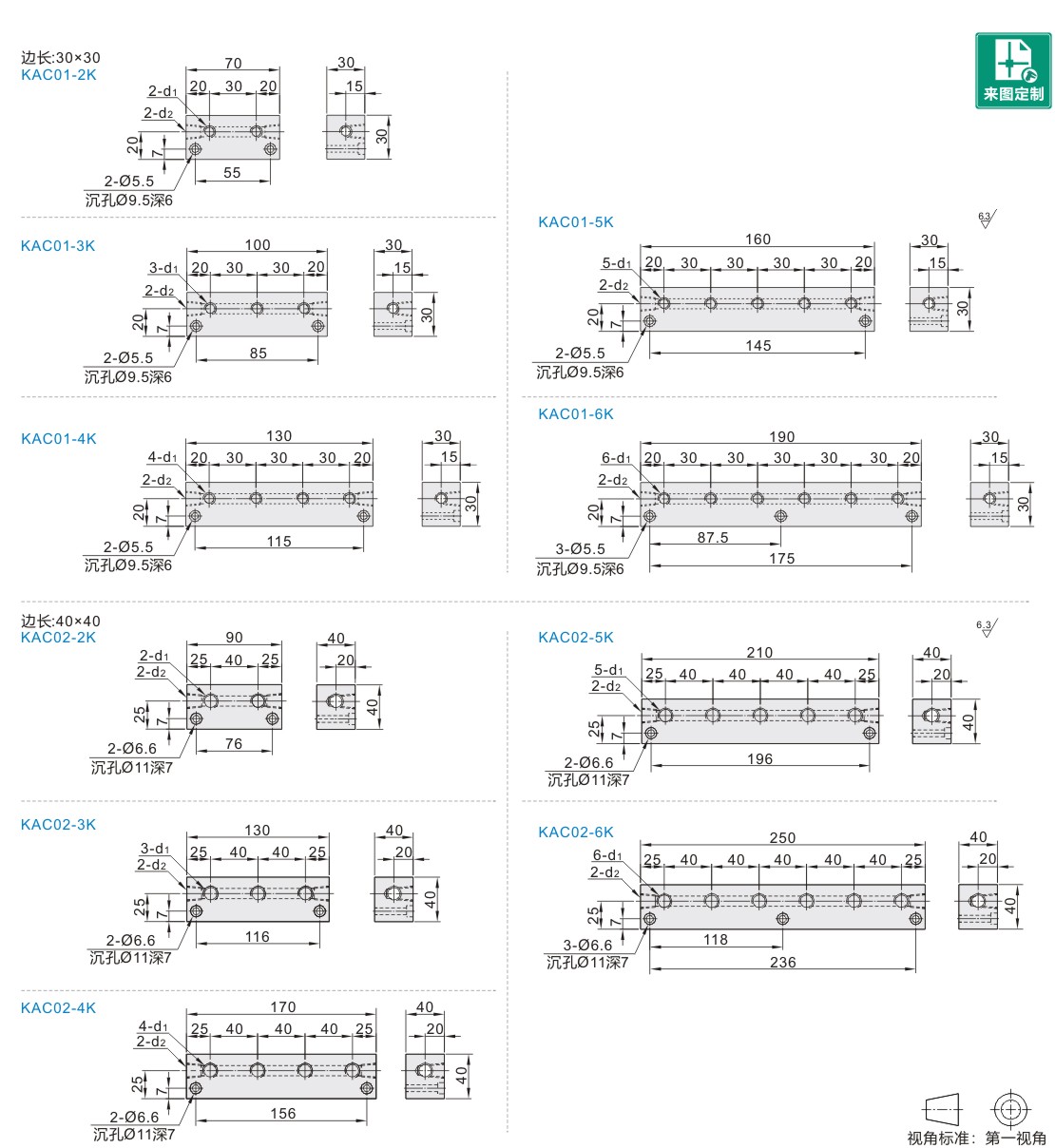

        参数图



        选型表

        型号 d1
        Rc(PT)        		 d2
        Rc(PT)
        代码 侧面
        孔数        		 螺纹
        代号
        (边长30×30)
        KAC01        		 2K 11 1/8 1/8
        12 1/8 1/4
        22 1/4 1/4
        55 M5 M5
        3K 11 1/8 1/8
        12 1/8 1/4
        22 1/4 1/4
        55 M5 M5
        4K 11 1/8 1/8
        12 1/8 1/4
        22 1/4 1/4
        55 M5 M5
        5k 11 1/8 1/8
        12 1/8 1/4
        22 1/4 1/4
        55 M5 M5
        6K 11 1/8 1/8
        12 1/8 1/4
        22 1/4 1/4
        55 M5 M5
        (边长40×40)
        KAC02        		 2K 24 1/4 1/2
        33 3/8 3/8
        44 1/2 1/2
        3K 33 3/8 3/8
        44 1/2 1/2
        4K 23 1/4 3/8
        24 1/4 1/2
        33 3/8 3/8
        44 1/2 1/2
        5K 24 1/4 1/2
        33 3/8 3/8
        44 1/2 1/2
        6K 23 1/4 3/8



        螺纹代号:如12,表示d1为1/8管螺纹,d2为1/4管螺纹。

        螺纹代号:如24,表示d1为1/4管螺纹,d2为1/2管螺纹。
