      方形丝杠支座组件 标准肩中心高差异型 精密型 支撑侧 标准型

      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 1 项未选择

      重置

      代码

      产品选型

      规格

      未税折扣单价：-- --

      含税折扣单价：----

      含税总价(税率13%)：--

      购买数量(PCS)：

      起订量：1PCS

      , 加量幅度：1PCS

      登录后可查看价格、加入购物车、一键购买

      立即登录

      产品设计图

      3D模型
      PDF下载
      3D图库
      代码:

        技术图档

        全部型号

        3D预览

        产品问答

        材质图

        参数图

        材质图
        代码 类型 材质 表面处理
        ① ①③
        LEB53 标准肩中心高差异型 支撑侧 S45C 发黑



        轴承已经封入适量锂皂基抗极压润滑脂。
        轴承为双铁盖。
        使用JIS 6级的径向轴承，最适用于高精度、高速旋转用途。


        构成零件

        编号 零件名称 数量
        ① 轴承座本体 1
        ② 径向轴承6级 1
        ③ C型挡圈 1

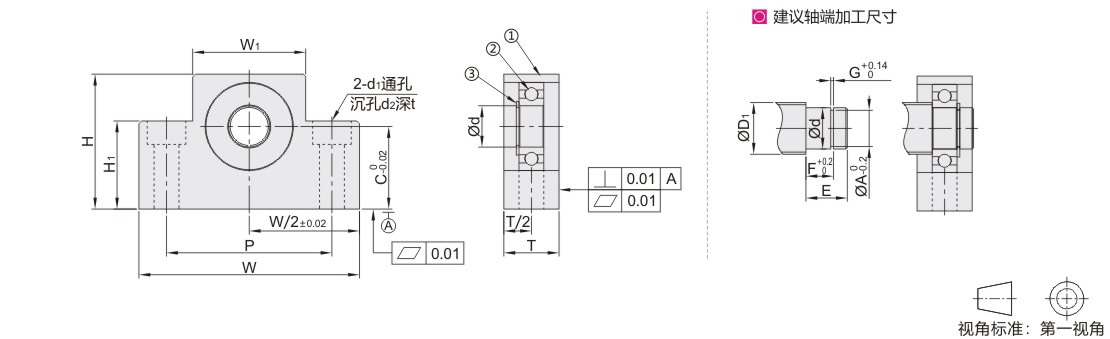

        参数图



        选型表

        型号
        		 Ød
        		 T
        		 W
        		 H
        		 C
        		 W1
        		 H1
        		 P
        		 Ød1
        		 Ød2
        		 t
        		 建议轴端加工尺寸
        		 使用
        C型挡圈
        代码
        		 规格
        		 搭配丝杠轴径 轴端部外径
        		 挡圈沟槽尺寸
        ØD1 Ød
        		 ØA E F G
        LEB53 10 8 20 70 48 30 36 40 52 9 14 11 12/14/15 8 -0.005
        -0.012        		 7.6 10 7.9 0.9 TBP01-8
        12 10 14/15/16 10 -0.005
        -0.012        		 9.6 11 9.15 1.15 TBP01-10
        15 15 80 52 32 41 42 60 11 17 15 18/20 15 -0.005
        -0.014        		 14.3 13 10.15 TBP01-15
        1545 26 95 72 45 52 61 70 9 14 14
